气动液压示教陈列柜

气动液压示教陈列柜

一、 设备概述

气动液压示教陈列柜是一套专为高等院校、职业院校及培训机构设计的现代化、模块化教学展示设备。本套设备严格遵循普通高等教育规划教材的核心内容，通过高精度实物、透明剖视模型与详实的图文资料相结合的方式，系统、直观地展示了液压与气动技术中各类元件的结构、工作原理及应用。它旨在将抽象的流体传动原理转化为可观察、可分析的实体对象，有效解决教学中“看不见、摸不着”的难题，是深化学生对液压传动、气压传动课程理解，培养其系统设计思维和故障诊断能力不可或缺的专业教学设备。

二、 设备特点与技术规格

核心教学特点

1. 系统化知识建构：内容涵盖液压与气动两大技术体系，从动力元件、执行元件、控制元件到辅助元件，构建了完整的知识框架，支持启发式与探究式教学。

2. 沉浸式直观教学：柜内每个模型均配备专业文字标牌与原理图示，部分关键模型设计有引导性思考题，促进学生主动观察与分析，实现从认知到理解的飞跃。

3. 绿色环保设计：设备采用环保材料制造，模型运行安静无噪音，电气系统安全可靠，符合现代绿色实验室的建设标准与安全规范，营造宜人的教学环境。

技术规格与工艺

1. 柜体结构：单个陈列柜外形尺寸为1100mm（宽）× 450mm（厚）× 1850mm（高）。柜体采用优质SPCC冷轧钢板焊接成型，经中温磷化、防锈漆及静电喷涂处理，坚固耐用，美观大方。

2. 模型工艺：

• 材料：模型主体采用高强度铝合金、工程塑料及进口有机玻璃（亚克力）精密制作，确保十年不老化、不变形。

• 处理：金属部件进行专业表面处理，防锈耐腐蚀。

• 展示：板面图文采用高清UV印刷，说明清晰，演示效果逼真。

3. 照明与电气：每个柜内均配备LED照明系统，确保模型展示光线均匀、无阴影。设备输入电压为AC220V，总功率约400W，安全稳定。

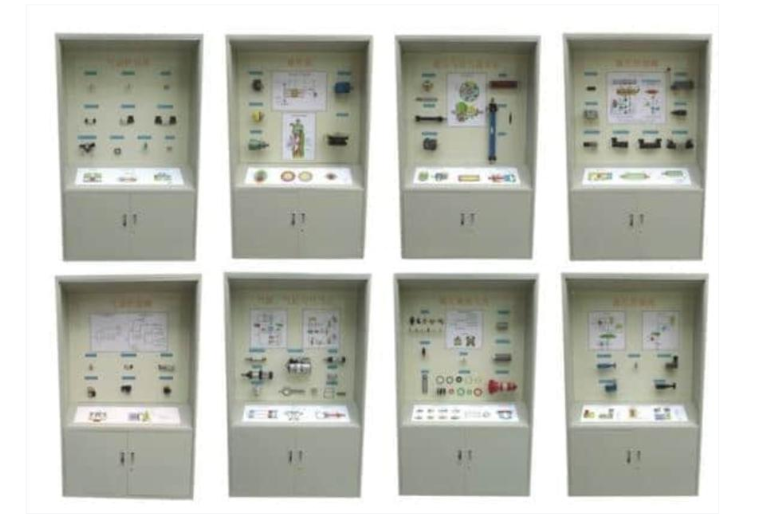

4. 陈列柜配置：全套设备共包含八个核心陈列柜，系统性地分模块展示液压与气动技术。

三、 各柜详细陈列内容

本套气动液压示教陈列柜通过八个专题柜，完整呈现了流体传动系统的知识体系。

第一柜：液压动力元件——液压泵

本柜重点展示液压系统的“心脏”。通过剖视模型清晰展示：

• 齿轮泵：外啮合与内啮合齿轮泵的工作原理与内部结构。

• 叶片泵：单作用式叶片泵的组成与变量原理。

• 柱塞泵：径向柱塞泵与轴向柱塞泵（含伺服变量机构）的高压、高效率结构特点。

• 教学重点：比较各类液压泵的工作原理、结构差异及应用场合。

第二柜：液压执行元件——液压马达与液压缸

本柜展示将液压能转换为机械能的装置。

• 液压马达：叶片式与径向柱塞式液压马达的构造。

• 液压缸：展示柱塞缸、单杆活塞缸、摆动缸等不同类型。

• 核心结构：详细分解液压缸的活塞杆组件、缓冲装置等关键部分。

• 教学重点：理解执行元件的运动形式、结构特点及选用原则。

第三柜：液压控制阀（一）——方向控制阀

本柜系统展示控制流体通断与流向的元件。

• 单向阀类：普通单向阀与液控单向阀。

• 换向阀：手动、机动、电磁等多种操纵方式的二位三通、二位四通、三位四通、三位五通换向阀。

• 教学重点：掌握各类方向阀的图形符号、中位机能及在回路中的作用。

第四柜：液压控制阀（二）——压力与流量控制阀

本柜展示控制系统压力与流量（速度）的元件。

• 压力控制阀：直动式与先导式溢流阀，定差与定比减压阀。

• 流量控制阀：普通节流阀与调速阀的原理。

• 教学重点：理解压力阀的调压、稳压、减压原理及流量阀的调速特性。

第五柜：液压辅助元件

本柜展示保证系统正常工作的辅助装置。

• 连接与过滤：各类管接头、快速接头，以及表面型、纸质、深度型过滤器。

• 储能与辅助：蓄能器、液位计、消声器等。

• 教学重点：认识辅助元件的功能，理解其在系统清洁度、可靠性方面的作用。

第六柜：气源装置与气动执行元件

本柜展示气动系统的动力起源与执行机构。

• 气源系统：小型空气压缩机及其附件（后冷却器、油水分离器等）。

• 气缸：普通双作用气缸、薄膜气缸、冲击气缸、摆动气缸。

• 气马达：叶片式气动马达。

• 教学重点：了解气动系统与液压系统的源头差异，掌握各类气缸的应用特点。

第七柜：气动控制阀（一）——方向与压力阀

本柜展示气动系统的基础控制元件。

• 方向控制阀：气压控制换向阀、单电控/双电控电磁阀、延时换向阀。

• 压力控制阀：直动式与先导式减压阀（常与过滤器、油雾器组成“气动三联件”）。

• 教学重点：对比气动阀与液压阀的异同，掌握气动基本回路的构建。

第八柜：气动控制阀（二）——流量阀与逻辑元件

本柜展示气动系统的速度控制及逻辑控制元件。

• 流量控制阀：排气节流阀、柔性节流阀。

• 高级控制元件：比例阀、伺服阀简介。

• 气动逻辑元件：是门、与门、或门、非门、禁门、或非元件等，展示气动逻辑控制功能。

• 教学重点：理解气动节流调速的特点，认识气动逻辑控制的实现方式。

四、 教学应用价值总结

本套气动液压示教陈列柜是理论教学与工程实践之间的关键桥梁。其核心价值在于：

• 化抽象为具体：将课本中的原理图转化为立体、可透视的实物，极大降低了学习门槛。

• 模块化系统教学：八个柜体自成体系又相互关联，教师可按章节灵活使用，支持项目式、探究式教学改革。

• 培养工程素养：通过观察真实元件的精细结构，学生能够深入理解设计意图、工艺要求及故障模式，提前建立工程意识。

• 建设优质资源：是申报精品课程、建设示范性实训基地、评估认证的重要硬件支撑。
