《机械原理》示教陈列柜
一、 产品概述
本套《机械原理》示教陈列柜是专为高等院校、职业院校及技术学校的机械原理课程教学大纲而精心设计的现代化电教设备。它通过十个主题分明的陈列柜，系统、动态地展示了从基础机构到复杂机械系统的核心原理，将抽象理论转化为形象直观的立体模型。本设备运行可靠，演示生动，能有效辅助课堂教学，激发学生兴趣，显著提升教学效果与效率，是建设高水平机械实验室不可或缺的先进装备。
二、 核心产品优势与特点
动态演示，教学直观：柜内模型可电动运转，配合语音同步讲解，将平面书本知识转化为生动的三维动态展示，使“机器与机构”、“平面连杆机构”、“凸轮机构”等抽象概念一目了然，极大增强了学生的感性认知。

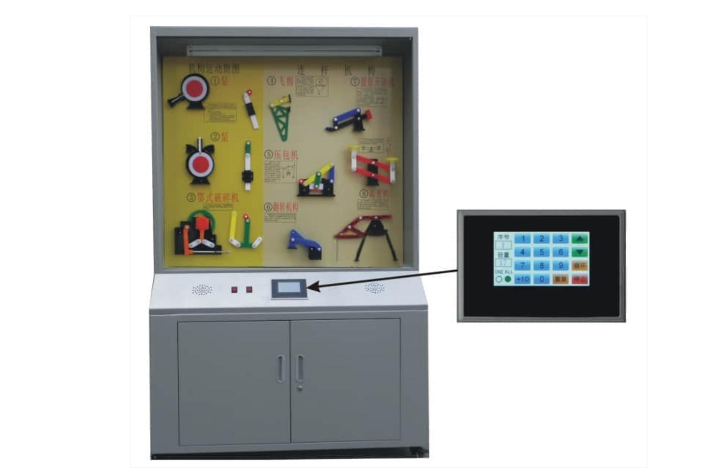

智能控制，操作便捷：配备多功能液晶触摸屏及遥控控制系统，支持顺序自动循环讲解、任意选播、单柜独立运行等多种模式，教师可根据教学进度自由操控，实现智能化、交互式教学。
系统全面，内容权威：十大陈列柜紧扣教学大纲，内容涵盖“平面连杆机构的基本形式”、“齿轮传动的各种类型”、“轮系”、“间歇运动机构”、“组合机构”及“空间连杆机构”等机械原理全部核心知识点，构成一个完整的机械原理示教体系。
工艺精湛，坚固耐用：柜体采用优质冷轧板磷化喷塑，承载面板为超豪华铝塑板，图文清晰耐磨。模型采用高强度铝合金、工程塑料等材料精密制造，确保了设备的长期稳定运行与美观。
人性化设计，维护方便：柜内设专业照明，背板为对开门设计，便于维护与模型更换。柜底配备万向轮，移动灵活。下部储物空间可方便存放相关教具与文档。
三、 详细技术规格
设备组成：共十个独立陈列柜
单柜外形尺寸：1200mm（宽）× 530mm（深）× 1900mm（高）
控制系统：多功能语音播放控制主机（支持触摸屏/遥控器）、高保真音响系统
柜体结构：SPCC优质冷轧板，表面中温磷化喷塑处理
陈列面板：超豪华铝塑夹层板，附详细图表与文字说明
模型材料：铝合金、亚克力有机玻璃、高强度工程塑料
辅助功能：顶部日光灯照明、背部对开门、底部带锁储物柜、万向滚轮
四、 十大陈列柜详细配置与教学内容
这套《机械原理》教学陈列柜通过十个主题分明的单元，系统化展示机械运动的奥秘：
柜号 | 陈列柜主题 | 核心陈列内容与演示重点 |
|---|---|---|
第一柜 | 机器与机构 | 展示机器与机构的概念区别，陈列内燃机、蒸汽机、缝纫机、牛头刨床等整机模型，以及转动副、移动副、螺旋副、球面副等高副、低副实物。 |
第二柜 | 平面连杆机构的基本形式 | 系统演示平面连杆机构的所有基本类型：铰链四杆机构（曲柄摇杆、双曲柄、双摇杆）、单移动副机构（曲柄滑块、转动导杆等）、双移动副机构。 |
第三柜 | 平面连杆机构应用 | 展示机构运动简图的绘制方法（如泵、破碎机），以及平面连杆机构在实际中的广泛应用，如飞剪、压包机、摄影升降机、起重机等。 |
第四柜 | 凸轮机构的形式 | 全面陈列各类凸轮机构，包括盘形凸轮（尖端、滚子、平底从动件）、移动凸轮、槽凸轮，以及等宽、等径、主回、圆柱、圆锥凸轮等空间凸轮机构。 |
第五柜 | 齿轮传动的各种类型 | 展示平行轴（直齿、斜齿、人字齿、齿轮齿条）、相交轴（圆锥齿轮）、交错轴（螺旋齿轮、蜗杆蜗轮）等所有齿轮传动类型。 |
第六柜 | 齿轮基本参数与齿形 | 详解齿轮基础知识，包括渐开线、摆线的形成过程，以及模数、压力角、齿数、齿高系数等基本参数的实物与图表对照说明。 |
第七柜 | 轮系的基本形式 | 演示轮系的类型与功用，包括定轴轮系、周转轮系（行星、差动），并展示其在实际中获得大传动比、运动合成与分解（如汽车差速器）的应用。 |
第八柜 | 间歇运动机构 | 集中展示实现间歇运动的各类机构，如棘轮机构（齿式、摩擦式）、槽轮机构（内、外槽轮）、不完全齿轮机构、凸轮式间歇机构等。 |
第九柜 | 组合机构 | 展示由基本机构串联或并联而成的组合机构，如扩大行程机构、换向机构、轨迹发生机构（如齿轮连杆）、变速运动机构及误差校正机构等。 |
第十柜 | 空间连杆机构 | 展示空间连杆机构的复杂运动，包括RSSR空间四杆机构、万向联轴节、RCCR联轴节、揉面机构、萨勒特机构等，拓展对空间运动的认知。 |
