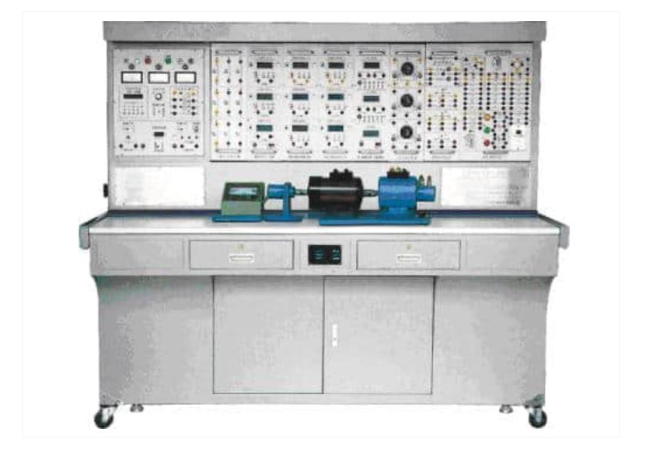

电机及电气技术实验装置

电机及电气技术实验装置

核心概述：引领电气工程实验教学革新的专业设备

本电机及电气技术实验装置是我司为适应新时代高等工程教育需求，自主研发的新颖、综合型实验教学平台。它深度融合了当前国内高等院校“电机学”、“电机与拖动”、“控制微电机”、“电机控制”、“工厂电气控制”及“继电接触控制”、“可编程控制器技术”等核心专业课程的全部实验大纲要求，构建了一套完整、先进的教学实验体系。

本装置特别适用于各类高等院校、职业院校、技术学校对现有电机电气技术实验设备的现代化更新与升级。同时，也为新建或扩建实验室的院校提供了“一站式”解决方案，助力学校快速、高标准地开设相关实验课程。此外，本平台卓越的开放性与扩展性，为教师开展创新性实验设计、为研究生与科研人员进行前沿课题研究，提供了极为优越的电机与电气控制综合实验条件。

六大核心优势，定义实验教学新标准

1. 高度集成，综合性强

   本电机及电气技术实验装置成功整合了电机、变压器、控制电机、电力拖动及继电接触控制等多领域的经典与前沿实验项目，真正做到一机多能，一室多用，是综合性电机电气实验教学平台的理想选择。

2. 模块灵活，适应性强

   采用先进的组件式、挂箱式结构设计，实验内容的深度与广度可根据不同专业、不同层次的教学需求灵活调整。模块化设计使得功能扩展与新实验开发变得异常便捷，只需添加相应部件，即可实现设备的持续升级，有效保护投资，永不过时。

3. 配套齐全，整套性强

   从高精度数字/模拟仪表、多路隔离电源、系列特种微特电机，到专用的高安全实验连接线，均根据教学实验需求精心选配，性能匹配，开箱即可构建完整的电气控制技术实验系统，无需二次采购，省时省力。

4. 布局科学，直观性强

   各功能挂件采用面板分隔式设计，原理图、接线端子标识清晰，功能分区明确。这种设计极大地简化了接线与操作流程，降低了误操作风险，方便教师指导与学生维护，提升了电机电气实验装置的教学效率。

5. 设计先进，科学性强

• 节能环保：装置集成度高，占地面积小；配套微型电机特性真实，能耗与噪音极低，符合绿色实验室理念。

• 测量手段现代化：集成了指针式、数模双显、全数字智能及人机对话等多种先进测量仪表，紧跟工业现场技术发展。

• 管理智能化：内置定时器与报警记录仪，为实验过程管理、技能考核提供了客观、统一的数字化标准。

• 紧贴工程实践：实验项目设计源于工程实际，不仅巩固理论，更着重培养学生解决复杂工程问题的能力，为其职业发展奠定坚实基础。

6. 安全可靠，开放性强

   控制屏采用供电隔离（浮地）设计，并配备多重安全保护（电压型、电流型漏电保护、过流短路保护等）。所有仪表、电源均带有完善的保护功能。结合高可靠性的元器件与严谨工艺，为开展设计性、研究性、创新性等开放性实验提供了绝佳的安全保障，是培养学生创新能力与工程素养的高级电气技术实验台。

主要技术性能参数

• 输入电源：三相四线（或三相五线制）380V ±10%，50Hz

• 工作环境：温度-10℃ ～ +40℃，相对湿度＜85%(25℃)

• 装置容量：＜1.5KVA

• 外形尺寸：1870mm × 730mm × 1600mm

• 设备重量：约480Kg

七大模块实验项目清单

本电机及电气技术实验装置支持从基础到前沿的七大模块、超过四十项实验，全面覆盖教学与科研需求。

（一）直流电机实验

1. 直流电机认识实验

2. 直流发电机特性

3. 直流并励/串励电动机特性

（二）变压器实验

1. 单相/三相变压器特性

2. 三相变压器联接组与不对称短路

3. 三相三绕组/单相变压器并联运行

（三）异步电机实验

1. 三相鼠笼异步电动机工作特性

2. 三相异步电动机起动与调速

3. 单相电容起动/运转异步电动机

4. 双速异步电动机、三相异步发电机

（四）同步电机实验

1. 三相同步发电机运行特性与并网

2. 三相同步电动机运行与参数测定

（五）电动机机械特性测定

1. 直流他励电动机机械特性

2. 三相异步电动机机械特性与M-S曲线测绘

（六）控制电机实验

1. 永磁直流测速发电机

2. 旋转编码器、自整角机（力矩式/控制式）

3. 正余弦旋转变压器

4. 步进/直线/交流伺服/直流伺服电机

5. 高压直流无刷电机

（七）继电接触控制与电力拖动实验

1. 三相电机点动、自锁、正反转、Y-Δ降压起动

2. 能耗制动、顺序控制、自动往返控制

3. 双速电机、绕线电机起动控制

4. C620车床、M7130磨床、X62W铣床、电动葫芦等典型机床电气控制线路模拟调试

核心基本装备配置

1. DQ01电源控制屏：铁质喷塑结构，提供三相0～450V可调交流电源、高压直流电源，集成五大安全保护体系（隔离变压器、双重电压型漏电保护、电流型漏电保护、仪表超量程保护、定时报警记录仪），确保实验安全。

2. DQ02实验桌：钢木结构，坚固耐用，带抽屉与柜门，方便存放工具与挂件，底部装有万向轮与调节脚，移动定位灵活。

3. DQ03不锈钢电机导轨与测速系统：高精度导轨保证电机同心度，运行平稳，噪声低。

4. 系列配套电机与变压器：包括DQ05三相组式变压器、DQ07直流复励发电机、DQ09直流并励电动机、DQ10三相鼠笼异步电动机、DQ15单相电容起动电机、DQ19校正直流测功机等。

5. 智能测量仪表：如DQ25单三相智能功率/功率因数表，采用DSP技术，精度高，功能强大。

6. 可调负载与组件：DQ26/27三相可调电阻器、DQ29可调电阻电容箱、DQ31波形测试及开关板、DQ39继电接触控制组件等。

7. DQ44高可靠实验连接线：采用全封闭安全插头、超软铜芯线，确保连接可靠、用电安全。

全面多层次安全保护体系

本电机电气技术实验装置始终将使用者安全置于首位，构建了七重安全保障：

1. 三相电源输入经隔离变压器浮地设计，从源头上降低触电风险。

2. 总电源由钥匙开关和接触器双重控制。

3. 设有两套独立的电压型漏电保护装置，对屏内及输出线路漏电进行快速保护。

4. 配备高灵敏度电流型漏电保护器，对人身安全提供额外保障。

5. 调压器原副边均设过流保护，防止短路及过载损坏。

6. 定时报警记录仪全程监控实验过程，规范操作。

7. 所有电源、仪表及连接线均具备可靠的过载、短路保护功能，全方位确保电气工程实验教学过程的安全无忧。
