高级电机技能实训装置
一、装置概述

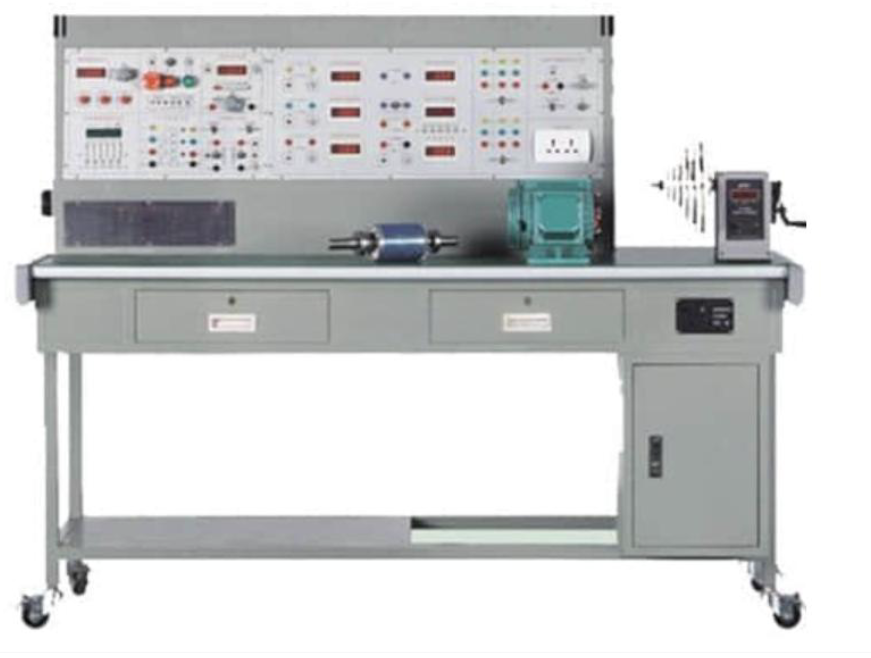

高级电机技能实训装置 是一款专为职业院校、技工学校及培训机构设计的综合性电机技能培训平台。本装置深度融合了电机制造工艺、维修技术与性能测试三大核心模块，可系统性地完成单相变压器、单相电容运转异步电动机、三相鼠笼异步电动机以及他励直流电动机的拆除、重绕、组装、维修与出厂检测等全流程技能实训。该平台是培养学生扎实动手能力、进行电机故障诊断与维护的高级电机技能实训装置，完全符合现代电机制造与维修行业的实战要求。
本电机维修技能实训平台 广泛应用于机电一体化、电气自动化、电机与电器技术等相关专业的核心课程教学，如《电机制造工艺》、《电机维修》、《电机测试》等。同时，它严格参照机械工业出版社教材及中国劳动保障部颁布的《国家职业标准-维修电工》和《职业技能鉴定培训教材-维修电工》标准进行功能设计，是开展初级、中级、高级维修电工 职业技能等级考核与鉴定的理想设备。通过在本装置上的系统训练，学生可快速掌握电机的核心结构与维修工艺，为成为高素质技术技能人才奠定坚实基础。
二、核心技术参数
为确保高级电机技能实训装置 的稳定与安全运行，本平台具备以下精确的技术规格：
输入电源：三相四线制 ～380V ±10%，50Hz
工作环境：温度-5℃～＋40℃，相对湿度＜85%（25℃）
装置容量：＜1.5KVA，节能高效
外形尺寸：1300mm（长）× 750mm（宽）× 1300mm（高），结构紧凑，实训空间充足
三、装置配备详解（一体化高级配置）
本高级电机技能实训装置 提供从电源控制到仪器工具、从核心组件到安全配件的全套解决方案，确保实训的完整性与先进性。
1. 电源控制屏
控制屏采用坚固的铁质双层亚光密纹喷塑结构，配以铝质面板，美观耐用。集成总电源开关、漏电保护、急停按钮，并配备数字式交流电压表与定时器兼报警记录仪，既可管理实训时间，又能自动记录操作错误次数，为技能考核提供客观数据支持。
2. 多功能电源系统
可调交流电源：通过1.5KVA三相同轴自耦调压器，可输出0～450V三相及0～250V单相连续可调电压。
直流电源组：提供一路220V/0.5A固定输出和一路0～250V可调高压输出，均设有过压与短路保护，安全可靠。
直流数字电压表：测量范围0～300V，高输入阻抗，精度0.5级。
3. 高精度仪表功能板
真有效值交流数字电压/电流表：自动量程切换，精度0.5级，满足精确测量需求。
智能功率、功率因数表：采用DSP技术，可测量并记录有功功率、无功功率、功率因数及负载性质，功能强大。
直流数字毫安表：测量范围0～2000mA。
其他配件：包括单相电动机专用CBB电容、双刀双掷开关及可调电阻等。
4. 专业仪器与工具套装
检测仪器：500V兆欧表、890B+数字万用表、钳形电流表，满足各类电气参数检测需求。
拆装与绕线工具：提供包含拉马、扳手、划线板、压线板等的全套拆装工具，以及专业的绕线模、绕线轴和手摇电子计数绕线机，计数精确，方便实用。
5. 核心实训电机（未浸漆）
为便于学员直观学习绕组结构与工艺，本高级电机技能实训装置 配备多款未浸漆的电机与变压器模型：
单相变压器（100VA）
单相电容运转异步电动机（120W）
三相鼠笼异步电动机（180W，380V Y接）
他励直流电动机（100W）
6. 高可靠实训连接线
采用高可靠护套结构手枪插连接线，内部为超软无氧铜多股线，外部为耐压绝缘层，插头接触优良，彻底杜绝触电风险，保障实训安全。
四、核心实训项目列表
本电机维修技能实训平台 支持以下四大模块的综合性、递进式技能训练：
（一）单相变压器维修与测试实训
拆除前数据记录与计算
变压器铁芯与绕组的拆除
变压器绕组的手工绕制训练
变压器器身组装工艺
绝缘电阻与直流电阻测试
变压器同名端、变比测试
空载运行与短路特性测试
（二）单相异步电动机维修与测试实训
拆除前数据记录
单相电动机的拆卸工艺
定子绕组的绕制与嵌线
电动机整体组装
绝缘与直流电阻测量
电动机空载与短路试验
（三）三相异步电动机维修与测试实训
三相电机拆除前的数据测算
三相电动机的规范拆除
三相绕组的绕制与连接（Y/△）
电机组装与调试
绕组绝缘电阻、直流电阻测试
三相绕组首末端判别
空载与短路特性试验
（四）他励直流电动机维修与测试实训
拆除前数据记录与重绕计算
电枢绕组与励磁绕组的拆除
直流电机线圈绕线工艺
嵌线与整体组装
绝缘电阻测量
电刷中心线位置的确定
冷态直流电阻测量与空载试验
