电机故障检测实训考核装置

电机故障检测实训考核装置

在现代工业培训中，电机故障检测实训考核装置作为核心教学设备，广泛应用于职业院校和企业的技能考核。本文将深度解析该装置的技术参数、配置细节及优势，帮助用户全面了解其功能。通过优化设计，本装置不仅能模拟多种电机故障场景，还强化了安全保护，确保实训过程高效可靠。

一、电机故障检测实训考核装置技术参数概述

电机故障检测实训考核装置的技术参数经过精心设计，以满足多样化的实训需求。首先，输入电压采用三相四线制380V±10%，频率为50Hz，确保与工业标准接轨，适用于不同环境。工作环境方面，装置可在-5℃至+40℃的温度范围内稳定运行，相对湿度低于85%（在25℃时），且海拔低于4000米，这保证了电机故障检测实训考核装置在恶劣条件下的耐用性。装置容量不超过1.5kVA，兼顾能效与性能。安全保护机制包括过流、漏电、短路和超量程保护，有效预防操作风险，凸显了电机故障检测实训考核装置的高可靠性。

这些参数不仅提升了装置的适应性，还为学员提供了真实的工业场景模拟。例如，宽电压输入范围使电机故障检测实训考核装置可用于不同地区培训，而严格的环境指标则延长了设备寿命。

二、电机故障检测实训考核装置配置详解

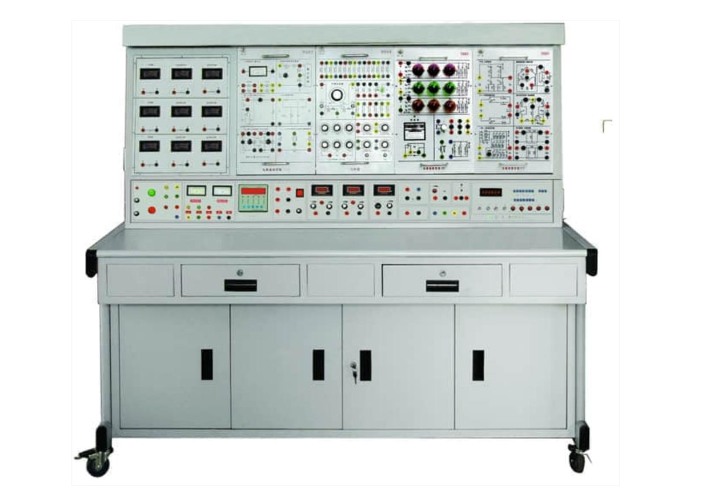

电机故障检测实训考核装置的配置由电源控制屏、实训桌、仪表及连接导线等组成，每一部分都经过优化，以增强实训效果。

（一）电源控制屏：核心动力源

电源控制屏采用铁质双层亚光密纹喷塑结构，搭配铝质面板，兼具美观与坚固。交流电源部分提供三相0～450V可调电源，并可衍生单相0～250V输出，配备1.5kVA三相同轴联动自耦调压器。过流保护功能自动应对相间或线间短路，避免了更换保险丝的麻烦，并辅以声光告警。控制屏的启停按钮和漏电保护进一步强化了电机故障检测实训考核装置的安全性。直流电源部分包括220V/0.5A固定电源和0～240V/3A可调高压电源，均具备过压、过流及短路保护，满足多样化的电机测试需求。

此外，装置设有专门的故障设置与排除模块。设故区可模拟单相异步电机、三相异步电机、同步电机和直流电机的常见电气故障，而排故区则鼓励学员动手检测并修复问题，从而提升电机故障检测实训考核装置的教学价值。电机模块部分集成多种电机类型，如单相电容运转异步电动机和直流并励电动机，并配备运行状态指示和快速断电保护，确保实训安全。

（二）实训桌：稳固的操作平台

实训桌以铁质双层亚光密纹喷塑结构打造，桌面为加厚钢板喷塑，封闭式长方体设计不仅造型美观，还提供了坚固的工作面。抽屉设计便于存放工具和资料，底部装有四个万向轮和紧固机构，方便电机故障检测实训考核装置的移动与固定，适应不同实训场地。

（三）仪器仪表：精准的测量工具

仪器仪表部分包括交流数字电流表（三只表，量程0～5A，自动切换量程，精度0.5%）、交流数字电压表（量程0～500V，高输入阻抗）、直流数字电流表和电压表（类似高精度设计），以及500V等级兆欧表和便携式数字万用表。这些仪表均具备超量程报警和自动切断电源功能，确保了电机故障检测实训考核装置在测量过程中的准确性与安全。

（四）实训导线及配件：可靠的连接方案

实训导线采用高可靠护套结构手枪插连接线，内部为无氧铜多股线，具有超软、耐压、防硬化等优点。插头使用实芯铜质件，接触优良，杜绝触电风险，这使电机故障检测实训考核装置在频繁使用中保持长效稳定性。
