产品概述

数字模拟带函数信号发生器实验箱是基于最新教学大纲要求，结合众多专业教师教学经验研发的高端实验教学设备。本产品涵盖《模拟电子技术基础》与《数字电路基础》课程的核心实验内容，既满足基础验证性实验需求，又为课程设计提供扩展平台。数字模拟带函数信号发生器实验箱以其完善的功能配置和创新的设计理念，成为电子技术教学的理想选择。

数字模拟带函数信号发生器实验箱核心特点

1. 强大的扩展性能

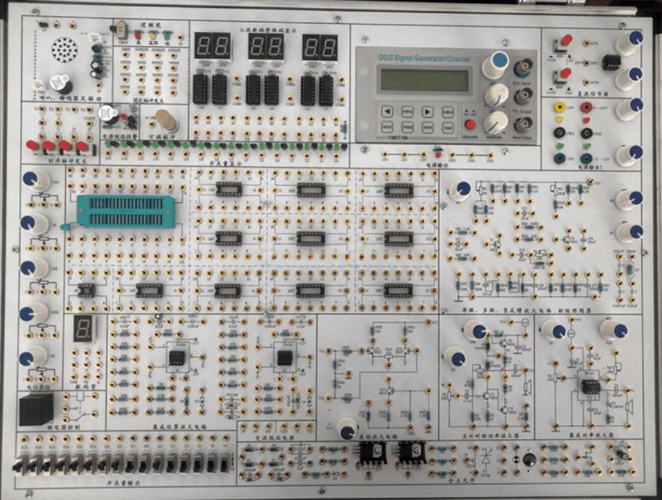

数字模拟带函数信号发生器实验箱主板集成数电、模电实验常用资源，包括电源、信号源、输入输出接口、测量单元及扩展区域。这种设计大大增强了实验箱的适用性和扩展性，支持从基础实验到课程设计的全方位教学需求。

2. 直观的实验引导

实验原理图直接印刷在面板表面，学生可根据原理图自主搭建电路，有效培养独立思维能力和实践动手能力。数字模拟带函数信号发生器实验箱采用"做中学"的教学理念，提升学习效果。

3. 可靠的连接系统

采用锁紧式镀金插孔，焊接牢固，抗氧化性能优异，使用寿命长。数字模拟带函数信号发生器实验箱的连接系统确保实验过程的稳定性和可靠性，维修方便快捷。

4. 完善的保护机制

电源输出配备过流保护和自动恢复功能，DVCC-DB电源保护板提供欠压、过压、过流、短路和反向保护，确保数字模拟带函数信号发生器实验箱的使用安全。

5. 优质的结构设计

箱体采用一体型铅合金型材，结构牢固，重量轻盈，绝缘性能优异。数字模拟带函数信号发生器实验箱外形美观，开关方便，适合实验室环境长期使用。

数字模拟带函数信号发生器实验箱系统组成

电源系统

• 输入：AC 220V±10%，50Hz

• 输出：多路交直流电源，包括AC 0V/6V/14V/双路7.5V，DC ±12V/+5V固定输出，以及两路连续可调电源

信号发生与测量系统

函数信号发生器特色功能：

• DDS技术，输出正弦波、方波、三角波等多种波形

• 频率范围0.01Hz～5MHz，分辨率达0.01Hz

• 扫频功能支持线性和对数扫描方式

测量仪器配置：

• 数字频率计：1Hz-60MHz测量范围

• 计数器：0-4294967295计数能力

• 三状态逻辑笔：支持CMOS/TTL电平测试

数字电路实验资源

• 16路固定频率脉冲源（1Hz-1MHz）

• 6位七段LED数码管显示系统

• 16位逻辑电平输入开关和指示灯

• 手动单脉冲电路和时序控制电路

模拟电路实验模块

数字模拟带函数信号发生器实验箱包含完整的模拟电路模块：

• 放大电路：单级、多级、负反馈、差动放大

• 功率放大器：OTL、集成功放

• 运算放大器应用电路

• 波形发生与变换电路

扩展实验区域

开放式实验区配备多种集成电路插座和分立元件，包括电阻、电容、二极管、三极管等，满足个性化实验需求。

数字模拟带函数信号发生器实验箱实验项目

数字电路实验系列

1. 晶体管开关特性与接口电路实验

2. TTL/CMOS逻辑门功能测试

3. 组合逻辑电路设计与实现

4. 时序逻辑电路应用研究

5. 脉冲产生与整形电路实验

6. 555定时器综合应用

模拟电路实验系列

1. 基本放大电路特性研究

2. 集成运放应用电路设计

3. 有源滤波器与电压比较器

4. 功率放大电路性能分析

5. 信号产生与变换电路

6. 电源电路设计与调试

数字模拟带函数信号发生器实验箱教学价值

创新人才培养

数字模拟带函数信号发生器实验箱通过理论与实践相结合的教学模式，培养学生的工程思维和创新能力。学生可以在完成基础实验后，进行综合设计和创新研究，提升解决实际问题的能力。

教学效率提升

一体化的设计减少了设备配置时间，数字模拟带函数信号发生器实验箱提供完整的实验解决方案，教师可以专注于教学内容的设计和指导，提高课堂教学效率。

多学科应用

适用于电子信息工程、电气工程、自动化等多个专业的实验教学，数字模拟带函数信号发生器实验箱的广泛应用性使其成为实验室建设的优选设备。

技术规格

• 外形尺寸：480×360×120mm

• 箱体材质：铝合金框架，ABS包角

• 工作环境：常温常压，适合实验室条件
