板式塔流体力学演示实验装置

板式塔流体力学演示实验装置

板式塔流体力学演示实验装置是一种用于教学和研究的专业设备，旨在帮助学生和工程师深入了解板式塔的流体力学特性。通过该装置，用户可以观察和分析筛板塔、泡罩塔和浮阀塔等常见板式塔的结构与性能，从而提升对化工单元操作的理解。本实验装置设计先进，操作简便，是实验室中不可或缺的工具。以下将详细介绍该板式塔流体力学演示实验装置的实验目的、主要配置和技术参数，帮助用户全面掌握其功能。

实验目的

板式塔流体力学演示实验装置的核心实验目的包括：

• 了解筛板塔、泡罩塔和浮阀塔的塔板结构，通过直观观察加深对板式塔设计原理的认识。

• 测定各塔板流体力学性能，如板压降、液泛、雾沫夹带和漏液量，从而评估板式塔的效率与稳定性。

  该实验旨在通过实践操作，强化对板式塔流体力学演示实验装置的应用，为工业中的塔器优化提供基础数据。

主要配置

板式塔流体力学演示实验装置的主要配置齐全，确保实验的准确性和可重复性。关键组件包括：

• 蓄水箱：采用不锈钢材质，容积约30L，提供稳定的水源供应。

• 水泵：配备微型家用增压泵，功率120W，保证液体循环的可靠性。

• 风机：可调节风量，范围0-48 m³/h，风压120mmH₂O，用于模拟气体流动，是板式塔流体力学演示的重要部分。

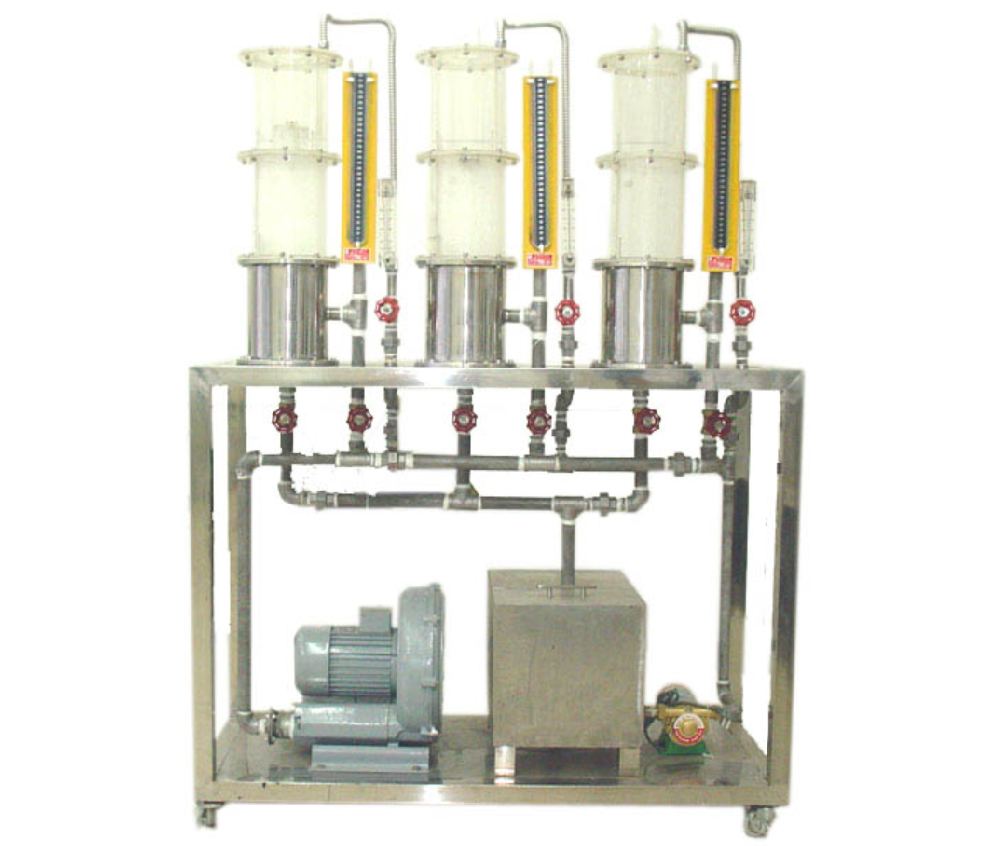

• 塔体：包括筛板塔、泡罩塔和浮阀塔，塔体为φ150×500mm的透明有机玻璃材质，便于实时观察塔板上的流体力学现象，如液泛和雾沫夹带。

• 测量仪器：如玻璃转子液体流量计用于精确控制液体流量，600mm玻璃U型压差计用于测量塔板压降。

• 框架：不锈钢结构，尺寸1200×600×1700mm，整体设计紧凑、美观，操作方便。

  该板式塔流体力学演示实验装置配置全面，支持多种实验场景，是研究板式塔性能的理想选择。

技术参数

板式塔流体力学演示实验装置的技术参数精确，确保实验数据的高可靠性：

• 塔体规格：直径150mm，高度500mm，透明有机玻璃材质，便于可视化研究板式塔流体力学行为。

• 风机性能：转速2800rpm，风量48 m³/h（可调），风压120mmH₂O，效率66%，功率350W，工作电压220V，适用于模拟不同气速条件下的板式塔流体力学演示。

• 水泵详情：功率120W，提供稳定液体供应，与流量计配合实现精确流量控制。

• 流量计类型：玻璃转子液体流量计，确保塔顶进液量准确，是测定板压降和漏液量的关键。

• 压差计规格：600mm玻璃U型设计，用于测量各塔板压降，帮助分析板式塔的流体力学性能。

• 整体尺寸：1200×600×1700mm，框架坚固，适合实验室环境。
