离心泵综合实验装置

离心泵综合实验装置

离心泵综合实验装置是工程流体力学（水力学）教学中的核心设备，专为高校及职业院校实验课程设计。该装置通过直观的操作体验，帮助学生深入理解离心泵的结构特性、工作原理及性能测量方法。本文将全面介绍离心泵综合实验装置的实验目的、配置组成及技术参数，突出其教学优势与应用价值。

实验目的与教学功能

离心泵综合实验装置主要用于工程流体力学课程实践，旨在实现以下教学目标：

• 使学生熟悉离心泵的基本结构、操作流程及工作特性，掌握其能量转换原理。

• 通过实测数据，引导学生绘制一定转速下的离心泵特性曲线，深化对性能参数的理解。

• 支持双泵串联、并联实验及汽蚀现象观察，培养工程实践能力。

  该离心泵综合实验装置以模块化设计覆盖多场景实验需求，是液压传动与泵类机械教学的理想平台。

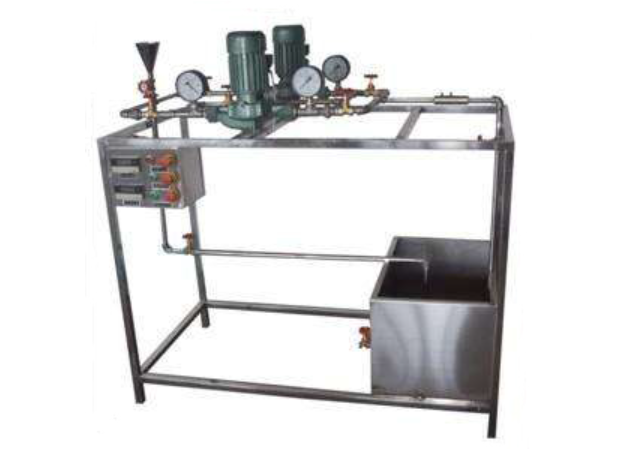

主要配置组成

离心泵综合实验装置采用高品质组件，确保实验精度与耐用性：

• 核心泵体：配备2台管道离心泵，额定功率370W，支持汽蚀实验与串并联操作。

• 测量系统：集成文丘里流量计、压力表、真空表、U型压差计及数字功率表，实现流量、压力、功率等多参数检测。

• 循环单元：包括不锈钢蓄水箱（70L容积）、自循环管道与阀门，实现水资源全循环利用。

• 辅助部件：玻璃温度计、电控箱（带功率显示）及不锈钢框架，提升操作便捷性。

  这些配置使离心泵综合实验装置兼具教学演示与深度研究功能。

技术参数与性能特点

离心泵综合实验装置的技术规格如下，体现其可靠性与适用性：

• 运行环境：温度0-40℃，湿度≤90%RH，电源220V/50Hz，可连续稳定工作。

• 离心泵参数：单泵功率370W，转速2800r/min，流量2.5m³/h，扬程15m，效率34%，专为汽蚀实验优化。

• 仪表精度：压力表与真空表量程分别为0-0.4MPa和-0.1-0MPa，精度均达1.5级；文丘里流量计覆盖0-6m³/h，压差范围10-150kPa。

• 结构设计：采用304不锈钢框架，尺寸1650×600×1500mm，带脚轮移动设计，安全耐用。

  离心泵综合实验装置以上述参数保障实验数据的准确性，适用于长期教学使用。
