数控车床装调与维修考核实训设备
近年来，随着数控技术在教育领域的广泛应用，高校和职业院校越来越注重培养适应生产、技术服务等岗位需求的实用型、技能型人才。为了提升学生的动手能力、分析问题和解决问题的能力，全面掌握数控系统控制原理、编程技巧、电气设计及调试维修技术，学校急需高质量的实训设备。然而，许多高校面临数控培训设备短缺的挑战。为此，本公司专门开发了数控车床装调与维修考核实训设备，该设备以其开放式结构和模块化设计，成为教学、课程设计、毕业设计和实训的理想选择。本文将详细介绍这款数控车床装调与维修考核实训设备的组成、特点、技术参数及实验项目，帮助用户全面了解其优势和应用。
产品概述与背景
数控车床装调与维修考核实训设备是针对现代数控教育需求而设计的创新产品。它通过模拟真实工业环境，使学生能够掌握数控车床系统控制原理、电气设计方法、元器件选择、安装调试、故障诊断维修以及编程加工等核心技能。该设备不仅适用于课堂教学，还可用于科研和技术开发，帮助受训者快速适应市场需求。作为一款高性能的数控车床装调与维修考核实训设备，它采用工控级器件，确保可靠性和耐用性，是提升实训效果的必备工具。

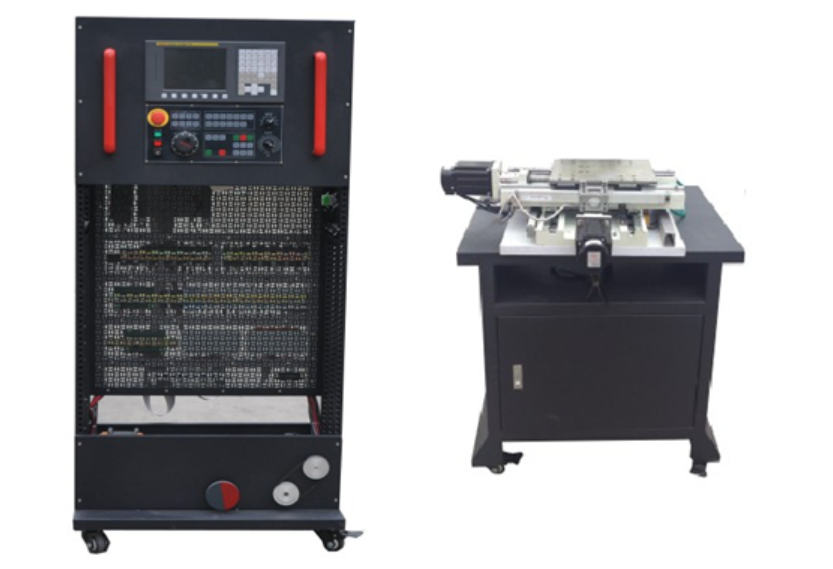

产品组成部分
数控车床装调与维修考核实训设备（）由多个核心模块集成，包括：
数控系统：作为控制核心，提供精准的操作接口。
机床电气控制接口板：简化电气连接，便于实验。
主轴变频调速实验板：支持无级调速，模拟真实加工。
交流伺服驱动器及伺服电机：确保高精度运动控制。
输入输出模块：实现逻辑控制功能。
四工位自动刀架：提升加工效率，支持多工具切换。
低压电气元件：涵盖原理和接线实训。
精密型十字滑台（二坐标）：配备光学位移检测单元（精度5μm），以及限位开关和机床零点装置。
这种组合使数控车床装调与维修考核实训设备能够全面覆盖机械、电气和编程方面，满足多样化实训需求。
产品特点
数控车床装调与维修考核实训设备具有以下突出特点，使其在市场中独树一帜：
直观展示与深度参与：设备设计注重可视化，将数控系统精髓直观呈现，用户可通过动手操作获得深刻体会，达到融会贯通的效果。这体现了数控车床装调与维修考核实训设备的教育价值。
模块化与易拆卸设计：采用方便拆卸的结构，用户可在机械拆装、电气调试等方面进行现场式训练，增强实践能力。例如，支持直线导轨、联轴器、滚珠丝杠等部件的拆装实训。
内容丰富全面：涵盖数控系统、伺服单元、逻辑控制、低压电器和电机等多个领域，提供24项故障考核功能，确保实训的综合性。
高精度配置：配备自动刀架、主轴电机与编码器、冷却泵、步进和伺服电机，以及精密十字滑台，保证加工精度和可靠性。
这些特点使数控车床装调与维修考核实训设备成为提升学生数控技能的首选方案。
技术参数详解
数控车床装调与维修考核实训设备的技术参数如下，这些数据确保了设备的性能稳定和适用性：
输入电源：AC380V（三相四线制），50Hz，适应标准工业环境。
故障考核项：24项，覆盖常见故障场景，提升诊断能力。
工作环境：温度范围-10℃至40℃，确保广泛适用性。
整机容量：≤2kVA，节能高效。
尺寸规格：
电气控制单元：800mm × 600mm × 1800mm。
十字滑台单元：660mm × 660mm × 370mm。
十字滑台关键参数：
功能：支持机械拆装、机电联调、直线导轨调整、联轴器拆装、滚珠丝杠副拆装、四工位刀架拆装，以及平行度和垂直度检测。
技术细节：采用进口直线导轨和滚珠丝杠（直径/螺距1605mm），弹性联轴器，行程X/Z轴各300mm，铸铁材质，电机扭矩≥2.4N·m，重量80kg，主轴电机功率0.55kW（变频无级调速100-1500转）。
这些参数突出了数控车床装调与维修考核实训设备的高精度和实用性，适合各种实训场景。
基本实验实习项目
使用数控车床装调与维修考核实训设备，学生可完成以下18项核心实验，全面提升技能：
数控车床电气综合实验装置电源控制实验。
数控系统的操作与接口实验。
变频器变频调速实验（系统控制）。
四工位自动刀架实验。
X轴步进电机驱动控制实验。
Z轴伺服电机驱动控制实验。
二坐标正负超程限位与零点实验。
手轮（手摇脉冲发生器）实验。
车床数控系统控制螺纹加工实验。
数控车床系统通讯实验。
数控车床编程与连接实验。
数控车床电气综合安装实验。
数控车床NC参数调试实验。
数控车床丝杆反向间隙补偿实验。
数控车床丝杆螺距补偿实验。
十字滑台平行度检测及调整实验。
十字滑台垂直度检测及调整实验。
十字滑台拆、装调试实验。
这些项目覆盖了从基础到高级的实训内容，确保学生通过数控车床装调与维修考核实训设备获得全面锻炼。
