数控加工中心电气控制与维修实训考核装置
随着制造业的数字化转型，数控技术已成为现代工业的核心。为满足市场对高素质技能型人才的需求，教育机构亟需加强学生在数控系统控制原理、编程调试、电气设计与维修等领域的实践能力。然而，高校普遍面临数控培训设备短缺的挑战。针对这一痛点，我公司研发了数控加工中心电气控制与维修实训考核装置，该装置集教学、实训与考核于一体，帮助学生深入掌握数控加工中心的电气控制原理、安装调试、故障诊断及编程加工等关键技能。通过模拟真实工业环境，该装置有效提升学生的动手能力和问题解决能力，为培养实用型人才提供强大支持。
产品概述
数控加工中心电气控制与维修实训考核装置采用开放式结构与模块化设计，适用于教学、课程设计、毕业实训及科研开发。它基于工业生产标准，集成伺服主轴、交流伺服电机、智能故障考核系统等组件，确保学生能够全面学习数控机床的电气控制与维修技术。该装置不仅强化了数控加工中心电气控制系统的理解，还通过实训考核模块提升故障诊断效率，是理想的数控教学平台。
核心组件与技术参数
数控加工中心电气控制与维修实训考核装置标配包括伺服主轴、冷却泵、伺服电机及限位开关等核心部件，确保实训内容覆盖全面。技术参数如下：
输入电源：AC380V（三相五线制）、50Hz；
智能故障考核：24项可设置故障，支持联网管理；
工作环境温度：-10℃～40℃；
整机容量：≤5kVA；
尺寸：实训电气柜1000mm×650mm×1800mm，机床整体2000mm×1720mm×2500mm；
智能软件：支持数控机床电气故障诊断与考核，可联网评估学习效果。
这些参数保证了数控加工中心电气控制与维修实训考核装置的稳定性和教学适应性，满足高强度实训需求。

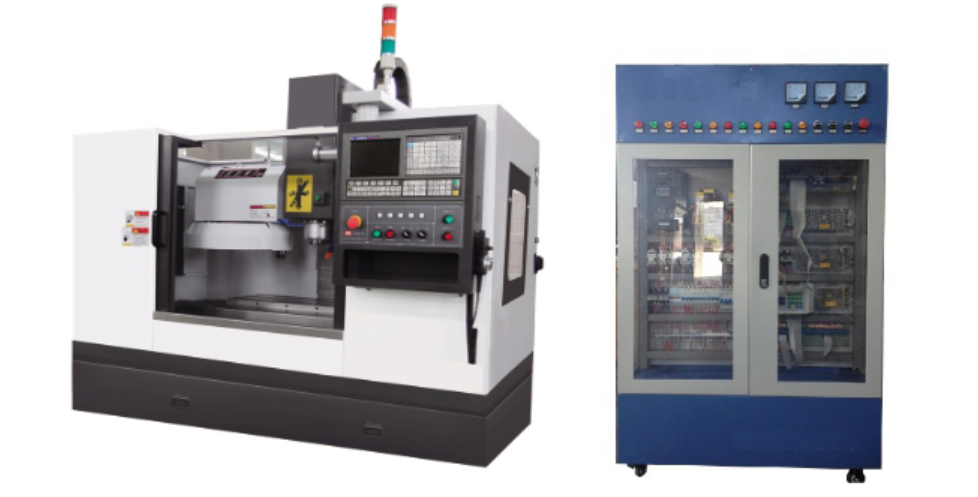

产品结构与组成
该装置由机床实训柜和数控加工中心组成，采用铁质喷塑结构，正面配置监控元件，内部布局符合工业标准。电气柜集成伺服驱动器、接触器、智能故障模块等，背面设变压器与接地端子。透明门设计便于观察与安全操作，万向轮增强移动性。系统以三相电源供电，具备漏电保护功能，确保使用安全。数控系统采用华中品牌，支持多轴伺服驱动，结合铸件床身与滚珠丝杠，提升整体精度与耐用性。
设备用途与适应性
数控加工中心电气控制与维修实训考核装置基于ZR-VMCL535立式数控铣床/加工中心模型，适用于铣、钻、镗、攻等工序的实训。它采用封闭式框架结构，确保高刚性；X/Y轴直线导轨与Z向贴塑导轨组合，优化移动稳定性；主轴伺服电机实现60-8000rpm无级变速，配套斗笠式刀库，支持高效加工。该装置广泛用于批量生产模拟，帮助学生掌握数控加工中心电气控制与维修的核心技术。
关键配套件与精度标准
装置选用优质工控产品，如台湾普森主轴、日本NSK轴承、上银滚珠丝杠等，确保可靠性。精度遵循ISO 10791等标准，定位精度≤±0.01mm，重复定位精度≤±0.0075mm。润滑与冷却系统采用自动设计，气动系统支持换刀与清洁功能，全面模拟工业场景。
实验实习项目
通过数控加工中心电气控制与维修实训考核装置，学生可进行以下实验：
电气控制设计：包括数控系统安装、主轴调速电路及伺服驱动接线；
机械装配：如滚珠丝杠与导轨的调整、主轴箱组装；
功能调试：涉及参数设置、刀库调试及故障模拟；
机电联调与维修：强化数控加工中心电气控制与维修技能；
编程与加工：结合CAD/CAM，实现零件加工实践。
这些项目覆盖从基础到高级的实训内容，助力学生快速适应市场需求。
系统配置与技术参数
装置主要参数包括：工作台尺寸≥800×320mm，行程X/Y/Z轴≥510/350/420mm，快速进给达15m/min，主轴功率≥3.7/5.5kW。整体设计紧凑，重量≥2600kg，适合实验室部署。
结语
数控加工中心电气控制与维修实训考核装置以其综合性与实用性，成为数控教育的重要工具。它不仅提升学生的电气控制与维修能力，还通过智能考核系统优化学习评估。选择该装置，可显著增强实训效果，为制造业输送高质量人才。立即引入这款先进的数控加工中心电气控制与维修实训考核装置，开启高效教学新篇章！
