楼宇照明系统实训装置：智能建筑照明控制教学平台

楼宇照明系统实训装置

一、系统概述

本套楼宇照明系统实训装置是专为智能建筑楼宇供配电与照明控制相关课程设计的综合性教学实训平台。该装置重点模拟智能楼宇中的照明供电与控制体系，帮助学生深入理解配电系统基础结构、熟悉供配电监控系统运作机制，掌握照明控制在楼宇自动化中的实际应用。

通过该楼宇照明系统实训装置，学生可进行普通照明电路的安装与调试，认知智能楼宇整体控制架构，了解LON现场总线采集控制系统结构，掌握力控组态软件的实际应用，并实现多种智能照明控制方案。本系统全面满足“智能建筑”、“建筑电气”、“楼宇自动化”等专业的实训需求，是各类职业教育与培训机构的理想教学设备。

二、系统组成及特点

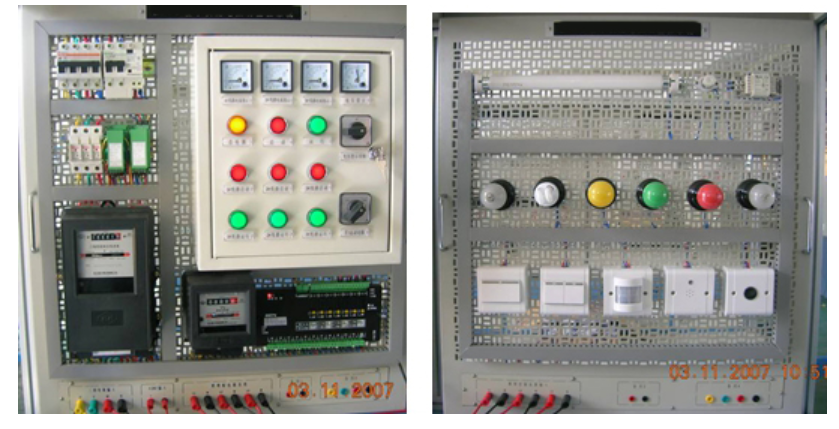

该系统以基于LON Talk协议的采集控制器为核心组建控制网络，主要组成部分包括：LonWorks网络适配器、LonWorks采集控制器、模拟照明配电盘、模拟照明灯具、能源计量电度表、电压与电流传感器、计算机及力控组态软件等。关键设备涵盖：

• 实训平台

• LON网络适配器与数据采集控制器

• 模拟照明配电盘（含指针表计与控制开关）

• 电压与电流传感器

• 单相及三相能量计量电度表

• 模拟照明灯具及配套空气开关、接触器

• 多种照明控制开关

• 力控组态软件

该楼宇照明系统实训装置具有以下特点：

1. 实现供配电与照明系统实时联动与调度控制；

2. 通过DDC采集控制模块对电力数据实施高精度采集与智能控制；

3. 采用先进LonWorks总线通信协议，构建稳定可靠的设备网络；

4. 配备专业上位机监控系统，可实时监测供配电网络及照明线路状态，支持电量数据分析与打印；

5. 模块化设计便于学生认知与实际操作，提升实训效果。

三、技术指标

• 工作电源：三相四线AC380V±10%，50Hz

• 工作环境：温度-10℃～+40℃，相对湿度＜85%（25℃），海拔＜4000m

• 整机容量：＜5.0kVA

• 安全保护：具备漏电保护功能

四、实训项目

1. 常用电工工具认识与使用实训

2. 普通照明设备及控制电路安装与调试

3. 智能电压传感器认识与应用

4. 智能电流传感器认识与应用

5. 单相电度表安装与接线实训

6. 三相电度表安装与接线实训

7. LonWorks网络拓扑结构认识与应用

8. LON智能控制器操作与编程实训

9. LON现场总线系统搭建实训

10. 智能照明系统上位机监控软件应用实训

本装置功能全面、贴近实际，适用于楼宇照明控制技术的学习与实践，通过丰富实训项目有效提升学生对智能照明系统的综合应用能力。
