智能楼宇家居系统实验装置
随着物联网技术和智能家居应用的快速发展，智慧楼宇与家居自动化已成为建筑行业的重要发展方向。为满足教学与实践需求，智能楼宇家居系统实验装置应运而生。本系统深度融合电力载波通信、自动控制、情景编程及系统集成技术，提供高度仿真的智能家居实操环境，是培养建筑智能化与家居自动化技术人才的专业教学平台。

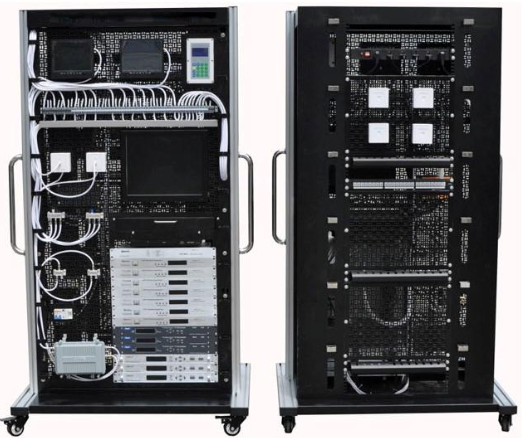

1、设备概述
智能楼宇家居系统实验装置紧密围绕智能建筑与智能家居的技术特点和发展趋势，以楼宇5A子系统中的家居自动化应用为导向，综合运用楼宇智能化、电力载波通信、工业自动化、嵌入式系统及综合布线等技术，构建出一套功能完善、技术先进的实训系统。
该智能楼宇家居系统实验装置可全面满足职业院校楼宇智能化设备安装与运行、建筑设备安装、自动化控制、智能家居工程等相关专业的系统原理演示、技能实训、任务设计、考核竞赛及毕业设计等教学需求。通过系统性的实操训练，学生可深入掌握智能家居设备安装、线路布线、系统接线、编程调试及运维管理等核心技能，全面提升工程设计、团队协作与技术创新等综合能力。
2、技术指标
电源输入：单相三线（第三方接地），AC220V±10%，50/60Hz；
安全保护：具备接地、漏电（动作电流≤30mA）、过压、过载及短路等完善保护功能；
整机功耗：≤300W；
外形尺寸（宽×高×深）：1060mm×1900mm×800mm（采用工业铝型材支架，结构坚固耐用）。
该智能楼宇家居系统实验装置设计合理，安全可靠，符合实际工程应用与教学实训标准。
3、实训项目
借助本智能楼宇家居系统实验装置，可开展以下核心实训内容：
系统的安装、布线、接线、编程、调试、运行、维护及维修；
线路故障的设置、检测及排除；
独立模块的独立认识、接线和控制；
灯光亮度按时按需自动调整控制，手动控制，情景编程；
门窗分时自动控制，手动控制；
红外转发手/自动控制；
电器电源通断手/自动、按时和间接控制；
信息查询和发布操作；
紧急呼叫求助操作；
智能家居系统整合的接线、设置、操作和演习；
桥架及其支架的安装和布线；
信息插座和机架设备的安装；
水晶头及跳线的制作和测试；
RJ45模块和配线架的压线和测试；
RJ45跳线的连接及链路的测试。
4、系统主要配置
| 序号 | 器材名称 | 数量 | 单位 | 备注 |
|---|---|---|---|---|
| 1 | 立式实训平台 | 1 | 台 | 主体实训装置 |
| 2 | 网孔板安装模块 | 8 | 块 | |
| 3 | 网孔板用膨胀固定件 | 100 | 个 | |
| 4 | 线缆管理架 | 12 | 个 | |
| 5 | 电源管理模块 | 1 | 台 | |
| 6 | 嵌入式编程主机与显示器模块 | 1 | 套 | |
| 7 | 阻波器 | 1 | 个 | |
| 8 | 电力载波式远程控制器（电话语音） | 1 | 个 | |
| 9 | 通讯电缆 | 1 | 条 | |
| 10 | 电力载波式无线转发器 | 1 | 个 | |
| 11 | 四路遥控器（可调光） | 1 | 个 | |
| 12 | 电力载波式双路场景控制器 | 1 | 个 | |
| 13 | 电力载波式单路大功率电器控制器 | 1 | 个 | |
| 14 | 电力载波式双路日光灯控制器 | 1 | 个 | |
| 15 | 电力载波式双路白炽灯控制器 | 1 | 个 | |
| 16 | 电力载波式单路红外学习控制器 | 1 | 个 | |
| 17 | 电力载波式单路窗帘控制器 | 1 | 个 | |
| 18 | 日光灯 | 2 | 个 | |
| 19 | 白炽灯 | 2 | 极 | |
| 20 | 6位PDU电源 | 1 | 个 | |
| 21 | 24位超五类非屏蔽插座配线架 | 1 | 个 | |
| 22 | 8P8C超五类非屏蔽水晶头 | 20 | 个 | |
| 23 | 超五类非屏蔽信息插座模块 | 4 | 极 | |
| 24 | 单口86型信息面板 | 4 | 个 | |
| 25 | 86型底盒 | 4 | 个 | |
| 26 | UTP超五类4对非屏蔽跳线 | 4 | 条 | |
| 27 | UTP超五类4对非屏蔽电缆 | 100 | 米 | |
| 28 | 专用桥架 | 1 | 套 | |
| 29 | 耗材及工具 | 1 | 套 | 含电线、电工工具及测试仪 |
智能楼宇家居系统实验装置是一套功能全面、贴近工程实际的实训系统，可帮助学生深入掌握智能家居与楼宇自动化技术的实施与运维技能，是培养现代建筑智能化与家居自动化技术人才的理想教学平台。
