楼宇工程智能化设备监控系统实训装置：全面提升智能建筑实践教学水平

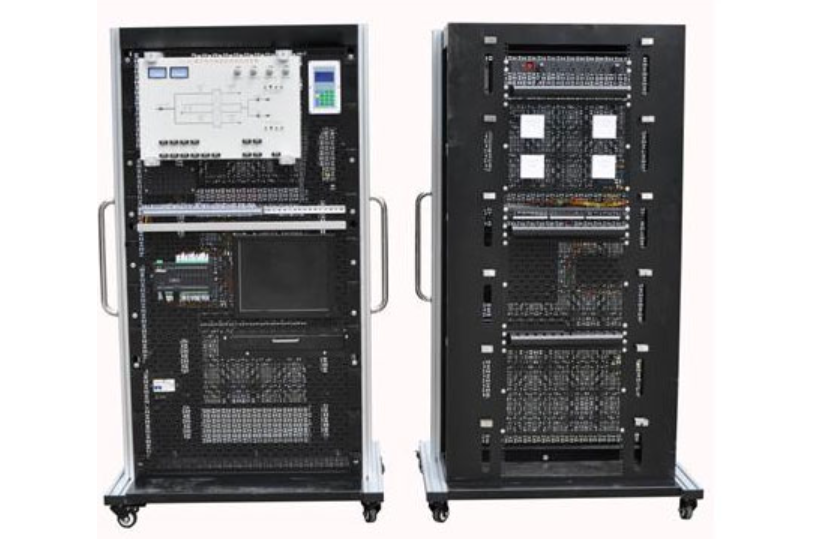

楼宇工程智能化设备监控系统实训装置

随着智能建筑行业的迅速发展，楼宇智能化设备监控系统已成为现代建筑的核心组成部分。为满足教学与实训需求，楼宇工程智能化设备监控系统实训装置应运而生，该系统紧密结合行业实际，融合多项先进技术，为院校与企业培训提供了高度仿真的综合实训平台。

1、设备概述

楼宇工程智能化设备监控系统实训装置严格遵循智能建筑行业最新标准，充分体现楼宇5A系统的设计理念与功能特点。该装置集成了楼宇智能化技术、工业自动化、计算机网络通信、综合布线及系统集成等关键技术，可广泛应用于技师学院与职业院校的楼宇智能化设备安装与运行、自动化控制、计算机网络及通信系统等相关专业的教学实践。

本实训系统支持多项教学功能，包括系统原理演示、技能实训、任务设计、考核评定、竞赛训练以及毕业设计等。通过系统化训练，学生可全面掌握设备安装、布线接线、编程调试、运行维护等实际操作技能，同时培养规划设计、团队协作与创新思维等综合能力，是提升职业素养与严谨工作作风的理想教学平台。

2、技术指标

• 电源输入：单相三线（第三方接地），AC220V±10%，50/60Hz；

• 安全保护：接地、漏电（动作电流≤30mA）、过压、过载及短路等多重防护；

• 整机功耗：≤300W；

• 外形尺寸（宽×高×深）：1060mm×1900mm×800mm（采用工业铝型材支架）

该楼宇工程智能化设备监控系统实训装置设计合理，安全可靠，符合实际工程应用标准。

3、实训项目

a) 基础实操部分

• 完成楼宇工程智能化设备监控系统实训装置的安装、布线、接线及编程调试

• 掌握系统运行维护和故障维修技能

• 线路故障设置、检测与排除

• 桥架及支架的安装与布线操作

• 信息插座与机架设备的安装实践

• 水晶头及跳线制作与测试

• RJ45模块和配线架的压线与测试

• RJ45跳线连接及链路测试

b) 模拟I/O模块实训

• 四种标准信号（DI/DO/AI/AO）的识别、测量与连接

• 程序设计、编写、调试与监控

• 组态监控界面设计与实现

c) 新风机组模拟模型系统模块

• 新风温湿度与送风温湿度监测

• 过滤网压差、防冻开关及风机状态监测

• 送风机启停与手自动状态监控

• 加热器、表冷盘与加湿器电动阀控制

• 系统整合监控操作

d) 空调机组模拟模型系统模块

• 室内CO₂浓度与回风温度监测

• 过滤网压差与防冻开关监测

• 送风机与回风机状态监测

• 新风阀、回风阀与排风阀调节控制

• 系统整合监控实践

（其余模块包括供配电、照明、给排水、热交换、电梯及智能家居等系统均提供详细实训项目，全面覆盖楼宇智能化监控系统各个方面。）

4、楼宇工程智能化设备监控系统实训平台配置清单

楼宇工程智能化设备监控系统实训装置是一款功能全面、技术先进的教学平台，适用于各类院校及培训机构的实践教学需求，能够帮助学生全面掌握智能楼宇设备监控系统的设计与实施技能，为职业发展奠定坚实基础。
