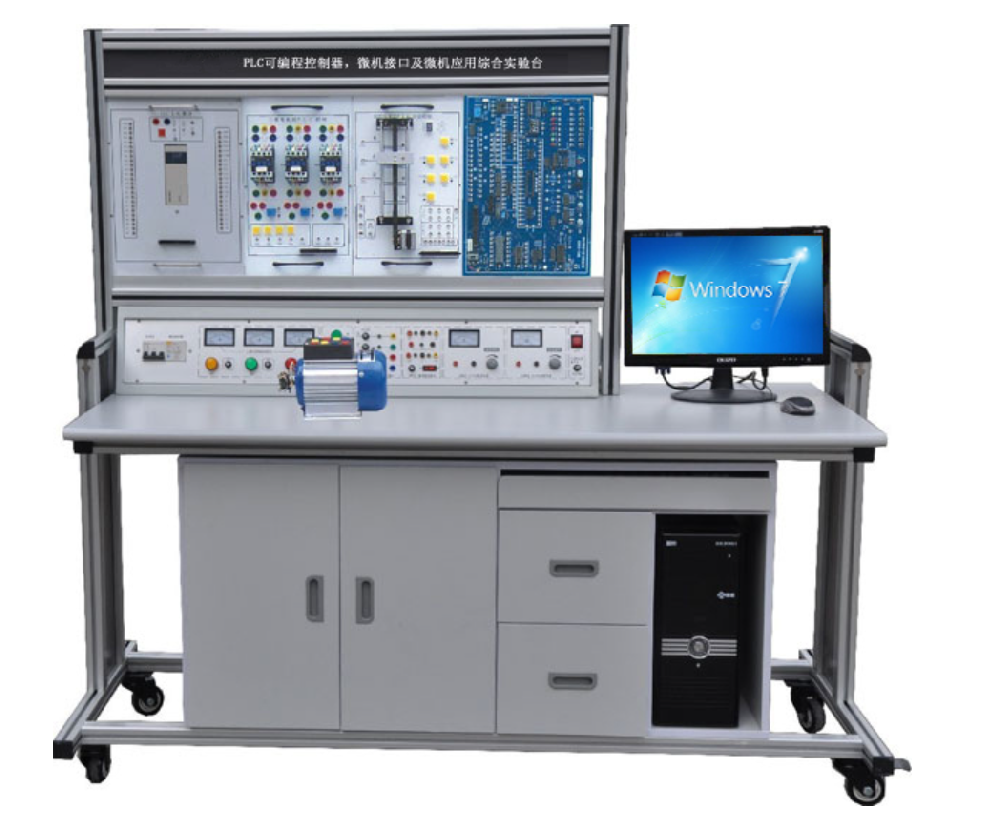

PLC可编程控制器及微机应用与微机接口实验台
一、概述
PLC可编程控制器及微机应用与微机接口实验台是在先进的可编程控制器实验系统基础上，创新性地集成了微机接口及微机应用实验系统的综合性教学平台。本设备通过多系统融合设计，实现了真正意义上的一机多用、资源共享和便捷管理，为现代工程教育提供了全方位的实验解决方案。
这款PLC可编程控制器实验台专门适用于86系列微机原理课程教学，综合了各院校教师的教学需求，显著增强了系统的开放能力和实验灵活性。为满足对计算机硬件要求较高的专业需求，本设备提供了开放的实验平台并新增了微机控制实验内容，使课程实验体系更加深入完整。
微机应用与微机接口实验台特别适合基础教学需要，配备了数字电路实验线路，实现了专业基础课（数字电路）、专业课（微机原理）、课程设计和毕业设计（微机应用）的三合一功能，真正做到了多学科融合教学。这种集成化设计大大节省了实验室空间，减少了管理人员需求，显著降低了设备投入成本。
配合本实验台，我们为教师提供了完整的微机原理和微机应用课程指导资料，包括详细的实验目的说明、实验电路图以及汇编语言和C语言的参考程序清单（附程序软盘），极大减轻了教师备课和辅导实验的工作量。全套装置设计合理，功能强大，操作简单便捷。
二、系统构成
核心组件系统
PLC可编程控制器实验屏：高清显示界面，实时监控实验过程
PLC可编程控制器实验装置：主体实验执行单元
PLC可编程控制器实验台：稳固的实验平台基础
编程应用软件：全面的程序开发环境
PLC及转接通讯电缆：可靠的连接通讯系统
实验操作桌：人性化设计的实验工作台
微机接口及应用系统
微机接口实验模块：
PCI总线扩展卡
8279键盘接口
六位数码显示连接电缆
I/O地址译码电路
8255、8253、ADC0809、DAC0832等核心芯片
微机应用实验模块：
声传感器检测系统
继电器及喇叭控制模块
直流电机驱动电路
步进电机驱动控制电路
辅助电路系统：
多种规格集成插座（40脚、20脚、16脚、14脚）
逻辑电平开关组
LED显示模块
时钟信号源（1MHZ、2MHZ）
方波信号发生器
编程设备：电脑或手持编程器（用户自备或代购）
三、技术参数
PLC主机配置：输入24点，输出16点
控制器型号：三菱FX1N-40MR（可选配西门子、欧姆龙等品牌）
输出电压：直流24V，带电压表指示
编程方式：专业应用软件编程
电源输入：交流220V，50Hz
电流容量：≥2A，具备过载保护功能
外形尺寸：160×75×140 cm³
四、实验内容体系
1. PLC可编程控制器实验项目
基础编程实验
与、或、非逻辑功能实验
定时器、计数器功能实验
跳转、分支功能实验
移位寄存器实验
数据处理功能实验
微分、位操作实验
应用控制实验
交通信号灯PLC自动控制实验
搅拌器的PLC自动控制实验
LED数码管显示PLC自动控制实验
四层电梯的PLC自动控制实验
加工中心刀具库选择控制实验
艺术彩灯造型的PLC控制实验
高级系统实验
电机的自动控制实验
步进电机的PLC控制
模拟电视发射塔实验
自动送料装车系统控制实验
自动售货机实验
自动成型实验
水塔自动供水控制系统实验
邮件自动分拣实验
自动洗衣机控制系统模拟实验
电镀过程控制实验
2. 微机接口及微机应用实验
A. 微机接口实验（微机原理课程）
I/O地址译码实验
简单并行接口实验
可编程并行口实验（一）（二）
串行通讯实验（8251、8250）
A/D、D/A转换实验
可编程定时器/计数器实验
七段数码显示实验
中断实验和DMA通讯实验
B. 趣味性实验及控制实验（微机应用课程）
竞赛抢答器实验
数字录音机实验
电子琴实验
交通灯控制实验
继电器控制实验
步进电机控制实验
七段数码显示实验
集成电路测试实验
8279键盘、显示控制实验
C. TTL集成电路实验（数字电路课程）
与、或、非门等门电路实验
组合逻辑电路实验（半加器、全加器等）
触发器实验（RS、D、JK等）
集成计数器及寄存器实验
译码器和数据选择器等实验
单稳态触发器等波形实验
五、教学优势
PLC可编程控制器及微机应用与微机接口实验台具有以下显著教学优势：
多学科融合：整合PLC控制、微机接口、微机应用和数字电路等多门课程实验内容
资源优化：一机多用，显著提高设备利用率和实验室使用效率
教学便捷：配套完整的教学资源，减轻教师工作负担
灵活扩展：模块化设计支持功能扩展和新实验开发
实践性强：提供从基础到高级的完整实验体系，培养学生综合实践能力
这款综合实验台是现代化工程教育的理想平台，为培养自动化、计算机、电子工程等领域的复合型人才提供全面支持。其完善的功能配置和丰富的实验内容，能够满足不同专业、不同层次的教学需求，是高等院校工程实训基地建设的优选设备。
