PLC可编程控制实验装置(卧式)：一体化教学实训平台

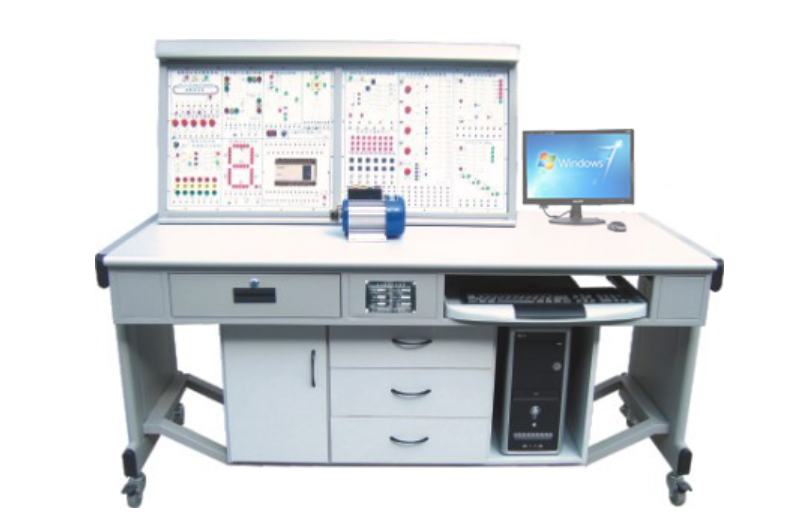

PLC可编程控制实验装置(卧式)

一、概述

PLC可编程控制实验装置(卧式)是专为全国高等院校"可编程控制器技术"、"可编程控制器及其应用"课程配套设计的专业教学设备。本装置采用创新的卧式结构设计，集可编程逻辑控制器、通信编程器、GX Developer7.0编程软件、MCGS V5.5工控组态软件、仿真教学软件、模拟控制实验板及实物控制于一体，为PLC教学提供全面的实验解决方案。

这款卧式PLC可编程控制实验装置能够直观地进行PLC基本指令练习、多种应用模拟实验及实物操作实验，同时为高层次创新设计开发实验提供优越平台。在设计过程中，我们参考了国内多部权威教材，精选出最具典型性和实用性的实验项目，配套三相鼠笼异步电机，满足不同层次的教学需求。

二、产品特点

1. 可靠性强，安全性高

PLC可编程控制实验装置(卧式)提供实验所需的+24V直流电源，采用卧式布局使线路连接更加稳定可靠。设计时将易损功能和无需学生操作的线路预先接好，确保设备长期稳定运行。配备过压保护电路，当电源电压超过主机承受范围时自动报警并切断电源，有效防止设备损坏。内置电流型漏电保护器，充分保障操作者的人身安全。

2. 操作便捷，直观性强

卧式结构设计使面板布局更加合理，图线清晰分明，所有接口和指示灯均采用人性化布局。板上印有详细文字说明，学生在保证接线正确、程序无误的情况下，能够清晰观察程序执行过程和结果，直观验证编程正确性。

3. 先进控制器配置

装置配备日本三菱FX1N-40MR型可编程控制器（用户也可选择其他品牌控制器，价格另议），性能稳定可靠，满足各种实验需求。

4. 组态教学功能

采用MCGS工控组态软件，所有实验均配有形象直观、动感强烈的组态棒图，实现实验过程动态跟踪教学，显著提升教学效果。

5. 卧式结构优势

卧式PLC实验装置采用低重心设计，稳定性更好，操作空间更大，适合实验室多种环境布置。卧式结构便于学生观察和操作，提高实验效率。

三、技术性能

• 输入电源：三相四线～380V±10% 50Hz

• 工作环境：温度-10℃～+40℃ 相对湿度<85%(25℃) 海拔＜4000m

• 装置容量：＜250VA

• 重量：80Kg

• 外形尺寸：117×73×130cm³（卧式结构）

• 结构特点：卧式设计，降低设备重心，提高稳定性，操作界面更符合人机工程学

四、基本实验项目

基础编程实验

1. 可编程控制器的基本指令编程练习

2. LED数码显示控制实验

3. 装配流水线的模拟控制

4. 天塔之光模拟控制

运动控制实验

1. 步进电机运动控制（实物）

2. 直线运动控制系统实验

3. 运料小车控制模拟

4. 十字路口交通灯控制

系统控制实验

1. 四层电梯控制系统的模拟

2. 三相鼠笼式异步电动机点动控制和自锁控制（实物）

3. 三相鼠笼式异步电动机联锁正反转控制（实物）

4. 三相鼠笼式异步电动机带延时正反转控制（实物）

高级应用实验

1. 三相鼠笼式异步电动机星/三角（Y/△）换接起动控制（实物）

2. 水塔水位的控制模拟

3. 液体混合装置控制的模拟

4. 机械手动作的模拟

工业模拟实验

1. 传送带的模拟控制

2. 自动配料系统控制的模拟

3. 轧钢机控制系统模拟

4. 邮件分拣系统模拟

综合应用实验

1. 自动售货机的模拟控制

2. 加工中心的模拟控制

3. MCGS组态棒图实验教学

创新实验

1. 利用已编辑好的组态棒图，对以上任何实验进行动态跟踪实验教学

2. 针对实验项目的具体要求，学生自行编辑组态棒图，进行创新教学实验

五、卧式结构的设计优势

PLC可编程控制实验装置(卧式)采用创新的卧式布局设计，相比传统立式结构具有显著优势：

1. 稳定性更好：低重心设计使设备更加稳固，减少操作时的晃动

2. 操作空间更大：卧式布局提供更宽敞的操作平面，方便学生同时进行多种实验操作

3. 观测更方便：所有接口和指示灯位于同一平面，便于观察实验现象和数据变化

4. 安全性更高：线路布局更加合理，减少线路交叉和干扰

5. 维护更便捷：卧式结构便于设备维护和模块更换

这款卧式PLC可编程控制实验装置是现代化PLC教学的理想平台，集教学、实验、创新于一体，为培养自动化领域专业人才提供全面支持。其合理的设计、丰富的功能和便捷的操作性，使其成为各类院校PLC课程教学的优选设备。
