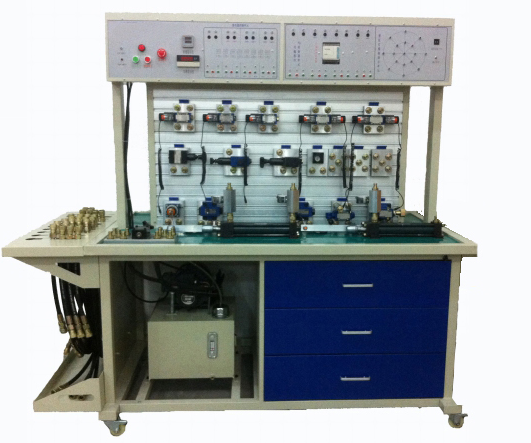

液压与气压传动综合实训装置
一、产品概述
液压与气压传动综合实训装置是根据《液压与气压传动》课程教学大纲要求，结合现代实验教学特点，广泛征集学科教师建议，并融合国内外先进液气压实验教学技术精心设计而成。该装置采用模块化液压气动元件和工业级标准组件，支持快速插接系统组合，满足高等院校、职业院校及技工学校对液压与气压传动实验教学的需求。
本装置不仅能完成基础液压气动回路实验，还能培养学生的设计能力、动手能力、综合运用能力及创新设计能力，强化实践教学环节，提升学生对液压与气压控制技术的深入理解。
二、核心特点
1. 模块化设计，灵活扩展
采用铝合金型材底板，液压气动元件可自由组合安装，实验操作便捷。
独立功能模块设计，支持实验项目扩展，满足不同教学需求。
2. 工业级标准元件，安全可靠
液压气动元件均采用工业级产品，确保实验贴近实际工程应用。
防漏油密封接口，拆装方便，实验过程清洁高效。
3. 低噪音电机泵组，运行稳定
电机-泵一体化设计，配备防振装置，大幅降低运行噪音（<55分贝）。
油箱配备液位、油温监测，确保系统安全运行。
4. 多重安全保护
电流型漏电保护（>30mA自动断电），保障实验安全。
24V低压电气控制，配备过流保护，防止误操作损坏设备。
5. 虚拟仿真教学支持（★特色功能）
液压传动与控制3D仿真软件：
提供3D建模液压回路实验，支持元件库调用、错误提示、交互演示。
PLC 3D仿真教学软件：
支持PLC编程控制3D模型，涵盖输送带控制、物料分拣、升降机控制、交通灯模拟等20+实训项目。
三、实验项目体系
（一）液压部分实验
1. 液压元件性能测试
叶片泵特性测试
溢流阀特性测试
节流阀特性测试
减压阀特性测试
2. 液压基本回路实验
回路类型 | 实验项目 |
|---|---|
压力控制回路 | 溢流阀调压、远程调压、多级调压、变量泵调压 |
减压回路 | 一级减压、二级减压 |
卸荷回路 | H/M型换向阀卸荷、先导式溢流阀卸荷 |
速度控制回路 | 进油/回油/旁路节流调速、变量泵容积调速 |
同步回路 | 节流阀控制同步 |
锁紧回路 | 液控单向阀锁紧、双液控锁紧 |
顺序回路 | 行程开关控制、压力继电器控制 |
平衡回路 | 液控单向阀平衡、节流阀平衡 |
缓冲回路 | 溢流阀缓冲、节流阀缓冲 |
3. 扩展实验
学生自主设计液压回路
液压系统综合设计实验
（二）气压部分实验
1. 气动元件功能演示
2. 气动基本回路实验
方向控制回路：电磁阀换向、气控换向
速度调节回路：单/双作用气缸调速
顺序动作回路：行程阀控制、磁性开关控制
特殊回路：双手操作、急停、计数、同步动作
3. 扩展实验
学生自主设计气动控制系统
四、设备组成
模块 | 技术参数 |
|---|---|
实验工作台 | 铝合金型材面板，带“T”槽结构，移动轮设计 |
液压泵站 | 变量叶片泵（6.67ml/r，7MPa），1.5KW电机，50L油箱 |
气动泵站 | 25L气罐，0.8MPa输出，45L/min排气量 |
液压元件模块 | 工业级液压阀、油缸、快速接头 |
气动元件模块 | 标准气动阀、气缸、快换接头 |
电气测控单元 | 24V安全电压，漏电保护，PLC控制接口 |
五、教学价值
理论与实践结合：通过真实工业元件实验，深化液气压传动原理理解。
创新设计能力培养：支持自主设计回路，提升学生工程实践能力。
虚拟+实物结合：3D仿真软件辅助教学，降低实验成本，提高教学效率。
安全可靠：多重电气保护，确保实验过程安全。
六、适用课程
《液压与气压传动》
《机电传动技术》
《数控技术》
《自动化控制》
选择液压与气压传动综合实训装置，打造高水平液气压实验教学平台！
核心优势：模块化设计、工业级元件、虚拟仿真支持、安全可靠
适用对象：高校、职业院校、技工学校、企业培训中心
