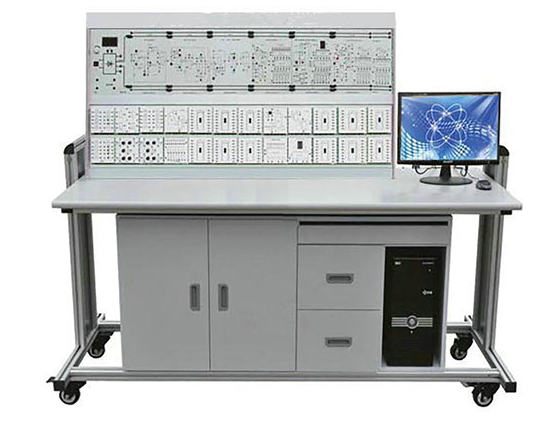

电力电子高级技师实训考核设备

电力电子高级技师实训考核设备

一、产品特点

本电力电子高级技师实训考核设备专为电子类工种和电工工种的等级电工实训考核精心设计，紧密贴合电力电子技术发展前沿，确保工厂企业应用的及时性和先进性。设备依据上海科学技术出版社出版的《职业技能鉴定培训教材维修电工中级》相关内容及要求打造，采用科学手段对相关工种技术工人进行实训、考核与鉴定，同时适用于各大中专院校开设的《电力电子学》《变流技术》等课程的学生实验与实训，是培养电力电子领域专业人才的得力助手。

1. 灵活的框架结构与扩展性 ：控制屏采用框架式结构，实训考核组件能够自由组合，通用性强。只需增加核心部件，即可轻松扩展新课题的实训与考核内容，与相应软、硬件技术的发展同步升级，确保设备始终保持前沿性，适应不断变化的教学与培训需求。

2. 智能设故考核软件 ：配置先进的设故考核软件，教师可通过电脑统一设置故障，操作方便快捷。每个实训项目可设置不少于 30 个故障点，考核、训练成绩能够自动记录、评分、存档，极大提高学校的管理水平和考核效率，为教学评估提供客观准确的数据支持。

3. 科学的实训理念与方法 ：借鉴德国流行的实训考核装置结构、技术和方法，合理科学。实训内容遵循从简到难、循序渐进的原则，注重学员对电力电子线路细节的分析及实际运用能力的培养，帮助学员逐步建立扎实的专业知识体系和实践操作技能，提升解决实际问题的能力。

4. 完善的保护功能与卓越工艺 ：装置保护功能完善，具备多重安全保护机制，确保实训过程安全可靠。同时，设备采用先进工艺制造，造型大方美观，既符合现代教学环境的审美需求，又彰显高品质与专业性。

二、技术性能

1. 输入电源 ：交流 380V ±10% 50Hz，三相五线，适应常规供电环境，确保设备稳定运行。

2. 输出电源 ：

• 交流电源输出 ：外部电源经安全隔离变压器和多级安全保护装置后，从多组插座输出，提供～380V、～220V、～110V 交流电源，满足不同设备和实验对交流电压的多样化需求。

• 直流电源输出 ：0～15V/1.5A 电源为控制板供电，1 路 12V 电源为故障设置电源，稳定可靠的直流电源为设备的正常运行和故障设置提供了有力保障。

• 测量仪表 ：真有效值电压电流测量仪表，数显指示，测量电压或电流的真有效值，量程为 5A，500mA，50mA，500V，50V，5V 共六档，精度高达 0.2 级，具备良好的过流、过载保护功能，确保测量的准确性和设备的安全性。

三、构成与配备

1. 实训桌 ：尺寸为 1500×800mm，采用钢木结构，坚固耐用，为学员提供了宽敞舒适的实训操作空间，表面光滑平整，易于清洁维护，能够承受长时间的高强度操作。

2. 挂箱支架 ：长 1400mm，上下二层，内有滑槽，方便挂箱的安装、更换与存放，合理利用空间，使实训环境整洁有序，提高实训效率。

3. 实训模块配置 ：配备丰富多样的实训模块，包括直流电动机模块、电脑接口模块、三相电源变压器、同步变压器模块、双脉冲控制器、晶闸管Ⅰ、晶闸管Ⅱ、二极管板、负载板、三相整流电路、TL494 脉宽调制解调器、MOSFET 模块、三相逆变电路，真有效值电压电流表模块等，涵盖了电力电子技术的核心知识与技能点，为学员提供了全面的实践锻炼机会。

4. 设故考核软件 ：通过电脑自动设置实训考核故障点，每个实训项目设置故障点不少于 30 个。学员分析确定故障点后，在答题界面输入答案，故障点自动消失，系统自动记录各项成绩，实现考核过程的智能化管理，提高教学评估的客观性和准确性（需自备电脑）。

5. 附件 ：配备电源插座挂板 1 块、安全导线 50 根、标准导线 50 根、短接桥 10 只、通信电缆 1 组、数字万用表 1 只，附件齐全，满足实训过程中的各种连接与测量需求，为学员提供了便捷的实验条件。

四、实训项目

1. 三相半波可控整流电路（电感性负载） ：学员可深入理解三相半波可控整流电路的工作原理，掌握其在电感性负载条件下的运行特性，学会正确使用触发器和晶闸管等元件，实现对电路的精确控制与调试，为后续复杂电路的学习打下坚实基础。

2. 三相桥式半控整流电路（电阻性负载） ：通过实践操作，学员能够熟练掌握三相桥式半控整流电路在电阻性负载情况下的工作过程，学会分析电路的电压、电流波形，计算电路参数，培养学员对电力电子电路的分析与计算能力，提高其解决实际问题的能力。

3. 三相桥式半控整流电路（电感性负载） ：在电感性负载条件下，学员将进一步深入研究三相桥式半控整流电路的特点和性能，掌握电感对电路运行的影响，学会采取相应的措施来改善电路的性能，提升学员对电路的优化与调试能力，培养其创新思维和实践能力。

4. 三相桥式全控整流电路（电阻性负载） ：学员将全面学习三相桥式全控整流电路在电阻性负载下的工作原理和控制方法，掌握全控型器件的触发与驱动技术，能够独立完成电路的安装、调试与故障排除，培养学员的综合实践能力和独立解决问题的能力，为其今后从事相关工作奠定基础。

5. 三相桥式全控整流电路（大电感性负载） ：针对大电感性负载情况，学员将深入探究三相桥式全控整流电路的特殊运行特性，学会采用有效的控制策略和补偿措施，确保电路的稳定运行和输出质量，提高学员对复杂电路的控制与优化能力，培养其在实际工程中解决难题的能力。

6. 带平衡电抗器的双反星形可控整流电路 ：学员可了解带平衡电抗器的双反星形可控整流电路的结构和工作原理，掌握平衡电抗器的作用和设计方法，学会对该电路进行精确的控制与调试，培养学员对新型整流电路的掌握程度，拓宽其电力电子技术的知识面。

7. A 型双象限直流斩波电路 ：学员将学习 A 型双象限直流斩波电路的工作模式和控制特性，掌握其在不同工作象限下的运行原理，学会设计和调试斩波电路，满足负载对电压、电流的双向控制要求，培养学员对直流斩波技术的理解与应用能力，为直流电机调速等应用提供技术支持。

8. B 型双象限直流斩波电路 ：通过对 B 型双象限直流斩波电路的实践操作，学员能够深入理解其电路结构和工作原理，掌握 B 型斩波电路与 A 型斩波电路的区别与联系，学会在实际应用中根据负载特性选择合适的斩波电路，提高学员对斩波电路的选型和应用能力，增强其解决实际问题的灵活性。

9. 桥式可逆直流斩波电路 ：学员可深入了解桥式可逆直流斩波电路的可逆原理和控制方法，掌握其在正反两个方向上的运行特性，学会对该电路进行精确的控制与切换，实现能量的双向传输，培养学员对可逆直流斩波电路的掌握程度，为直流电机的可逆调速等应用提供实践基础。

10. 降压型直流斩波电路 ：学员将掌握降压型直流斩波电路的工作原理和控制策略，学会通过调节斩波占空比来实现输出电压的降低，满足负载对低电压的要求，培养学员对降压斩波技术的理解与应用能力，为直流电源系统中的降压应用提供技术支持。

11. 升压型直流斩波电路 ：通过对升压型直流斩波电路的学习与实践，学员能够熟练掌握其升压原理和控制方法，学会设计和调试升压斩波电路，实现输出电压的升高，满足负载对高电压的需求，培养学员对升压斩波技术的掌握程度，拓宽其在电力电子领域的应用视野。

12. 升降压型直流斩波电路 ：学员可全面学习升降压型直流斩波电路的工作特性，掌握其既能升压又能降压的独特功能，学会根据负载需求灵活调节斩波电路的输出电压，培养学员对升降压斩波技术的综合应用能力，提高其在复杂电源系统中的设计与调试能力。

13. 三相全控桥式有源逆变电路 ：学员将深入研究三相全控桥式有源逆变电路的工作原理和控制方法，掌握逆变电路的能量反馈过程，学会对该电路进行精确的控制与调试，实现电能的逆变与回馈，培养学员对有源逆变技术的掌握程度，为新能源发电、电机调速等领域的应用提供实践支持。
