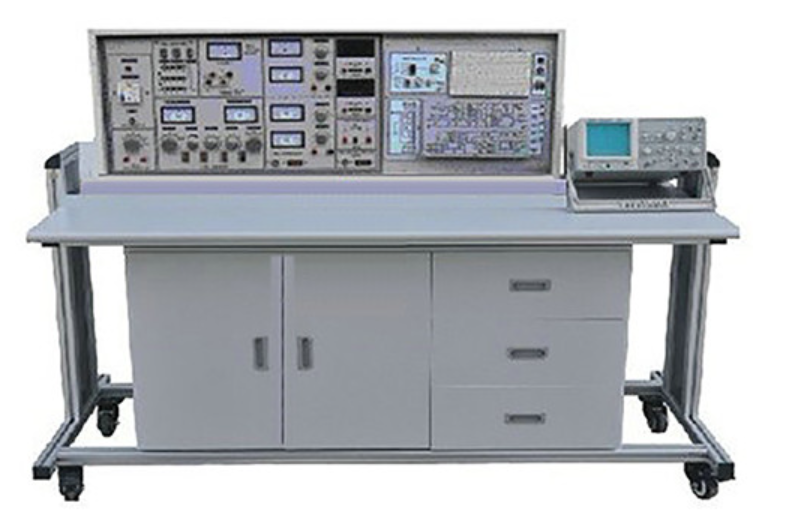

模电、数电、高频电路实验实训设备

模电、数电、高频电路实验实训设备

研制意义

模电、数电、高频电路实验室成套设备专为高频电路实验设计，融合多校师生意见，具备强大开发性与灵活性。系统集成电源、信号源、电路实验区和开发区，采用独特两面板工艺，正面贴模印原理图及符号，反面印刷导线并焊接元器件，基本实验电路以单元盒式呈现，相互独立且透明直观，提高抗干扰性。为满足基础教学需求，增添数字、模拟电路实验线路，实现专业基础课与专业课实验开发二合一，一机多用，节省实验室资源、管理人员和资金投入，是学校提升教学规模与档次的理想选择。

功能与结构

实验台部分

1. 电源

• 输入 ：工作电压 220V±5%（50Hz），输入时指示灯亮。

• 输出 ：具二级保护功能。A 组：3 - 24V 七档可调，1.5A 电流；B 组：两组 0 - 30V 直流稳压电源，内置继电器自动换档，可连续调压，2A 电流，有限流保护；C 组：+ 5V，+ 14V，0.5A 电流；D 组：单相市电输出。

2. 函数发生器 ：可输出正弦波、三角波、方波，频率范围 5Hz - 550KHz，有频率表指示。

3. 单次脉源 ：每拨一次钮子开关输出一对正负脉冲。

4. 七段译码器及数码管 ：配备七段译码器及对应译码显示数码管。

5. 高频电路实验系统 ：含 5 路过流保护、自动恢复工作电源、实验线路开发区和 5 块透明实验盒组成实验区。

6. 外测交直流二用电流表 ：精度 0.5 级，三位半数字式显示，测量范围 0～999mA。

7. 外测交直流二用电压表 ：精度 0.5 级，三位半数字式显示，测量范围 0～99V。

学生实验桌

一桌两座，桌面中央设九孔通用电路插板，元件盒在其上接插成实验电路。元件盒盒体透明，盒盖印有元件符号，采用压卡式结构。桌子左右有柜存放元器件，中间抽屉放置工具等，桌面尺寸 160×68cm。

器材配备（以 24 座为例）

包括 12 台实验台、12 张学生实验操作桌、1 台主控演示台、13 只 MF47 万用表、13 只数字万用表、39 只指针式 1.5 级直流电流表，25 套电烙铁及烙铁架，13 套元件盒，13 套工具。

用户自备器材

需自备双踪示波器（20MHz 以上）、高频毫伏表（20MHz 以上）、滑线变阻器、扫频仪（50MHz 以上）、高频函数发生器（15MHz 以上）、频率计（100MHz 以上）。

实验项目

模拟部分

1. 二极管正、反相特性测试

2. 晶体三极管输入、输出特性分析

3. 晶体管共射极单管放大器实验

4. 两级阻容耦合放大电路研究

5. 负反馈对放大器性能的影响实验

6. 场效应管放大器实验

7. 差动放大电路实验

8. 运算放大器指标测试

9. 集成运算放大器基本应用（多种模拟运算电路）

10. 集成运算放大器非线性应用（多种波形发生器）

11. 变压器耦合推挽功率放大器实验

12. OTL 功率放大器实验

13. 集成功率放大器实验

14. 单相桥式整流电路实验

15. 串联型晶体管直流稳压电源设计（设计性实验）

16. 集成直流稳压电源实验

17. 单结晶体管特性测试

18. 单结晶体管触发电路实验

19. 晶闸管简单测试

20. 晶闸管可控整流电路实验
