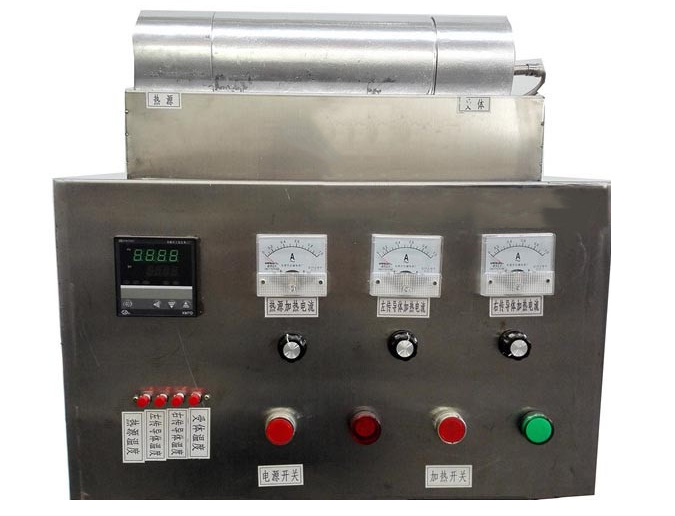

中温法向辐射率测量仪

中温法向辐射率测量仪

实验目的

利用净辐射比较法，定性地测量中温辐射时物体黑度。测出“待测体”和“黑体”（表面已薰黑）两种状态的受体在恒温条件下受到辐射后的温度。通过对三组加热器电压的调整使热源、传导体的测温点恒定在一定温度，然后测量辐射后的温度。该实验旨在深入探究中温辐射现象及物体黑度对辐射的影响，为相关领域的研究和应用提供基础数据支持。

主要配置

1. 发射体、传导体，以及两种受体：原色受体、表面熏黑受体。

2. 配备温度显示分辨率为 0.1℃的 PT100 热电阻，确保温度测量的精准性。

3. 具备 PID 调节控温测温仪表，实现精确的温度控制和测量。

4. 提供 50V 直流稳压电源，为实验设备稳定供电。

5. 配备高精度 PID 调压加热电子集成调压模块，实现对加热过程的精确调控。

6. 数显直流电压表及电流表，便于实时监测实验中的电压和电流变化。

7. 可配套不锈钢实验台，提供稳固的实验平台。

技术参数

1. 输入电源：单相 AC220V±10% 50Hz，功率 600W。

2. 加热器功率：3 组×200W，加热温度：≤100℃。通过对三组加热器电压的调整使热源、传导体的测温点恒定在一定温度，然后测量辐射后的温度。

3. 温度测量：测量系统配置有智能温度控制仪表（PID 调节控温，精度 ±0.2℃），高精度 PID 调压模块电路，确保温度测量和控制的高精度。

4. 外形尺寸：500×300×400mm，外形为不锈钢支架，结构稳固，便于实验操作和放置。

使用说明

1. 将中温法向辐射率测量仪放置在水平的实验台上，确保实验环境稳定。

2. 连接好各部件的线路，包括电源线、信号线等，确保连接正确无误。

3. 接通电源，开启设备，预热一段时间，使设备达到稳定的工作状态。

4. 根据实验要求，设置好加热温度和测量参数。

5. 将待测物体放置在受体位置，开始测量。

6. 实验过程中，注意观察温度变化和设备运行情况，记录实验数据。

7. 实验结束后，先关闭加热电源，待设备冷却后再关闭总电源，收拾好实验器材。

注意事项

1. 实验过程中要注意安全，避免触电和烫伤。

2. 保持设备清洁干燥，防止水分进入设备内部，影响实验结果和设备寿命。

3. 定期对设备进行维护和校准，确保测量结果的准确性。

4. 实验数据要及时记录和整理，便于后续分析和研究。

5. 如遇设备故障，应及时关闭电源，并联系专业人员进行维修，不得擅自拆卸设备。
