渐开线齿轮参数测定实验箱

渐开线齿轮参数测定实验箱

在机械教学实验设备领域，渐开线齿轮参数测定实验箱凭借其精准的技术参数和强大的功能特点，成为众多院校的理想选择。

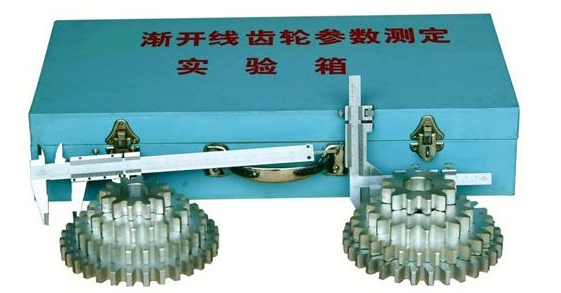

• 齿轮模数与齿数 ：渐开线齿轮参数测定实验箱中的齿轮模数为 m=5，齿数范围在 16～24 之间，这一设计为各类实验提供了丰富的样本基础，能够满足多种实验需求。

• 变位系数 ：变位系数范围在 - 0.4～0.4，这使得实验箱可以模拟不同变位情况下的齿轮传动，让学生更全面地掌握齿轮传动的特性。

• 齿轮加工精度 ：齿轮加工精度达到 8 - 8 - 7GK 和 8 - 8 - 7EJ 标准，确保了齿轮的高质量和高精度，为准确的实验数据提供了有力保障。

• 材质与制作 ：齿轮采用铝合金材质，并按照新公差标准精心加工制作，具备良好的耐磨性和稳定性，延长了实验箱的使用寿命。

• 配套量具 ：随箱配备 0～150mm 游标卡尺一把和 0～16mm 齿厚游标卡尺一把，方便学生在实验过程中对齿轮的各项参数进行精确测量。

• 外箱尺寸与重量 ：外箱尺寸为 480×240×85mm，重量为 10kg，便于储存和搬运，适合实验室环境使用。

渐开线齿轮参数测定实验箱：功能及特点剖析

渐开线齿轮参数测定实验箱不仅技术参数出色，其功能及特点也使其在教学中发挥着重要作用：

• 齿轮参数测定 ：该实验箱能够精确测定齿轮各部分几何尺寸和参数之间的关系，帮助学生深入理解齿轮的几何构造和工作原理。

• 多种传动实验 ：通过 8 个齿轮的巧妙组合，渐开线齿轮参数测定实验箱可以实现标准齿轮传动、零传动、正传动（正变位传动）和负传动（负变位传动）等多种传动实验，为学生提供了丰富的实验数据和实践经验。

渐开线齿轮参数测定实验箱：主要特点阐述

渐开线齿轮参数测定实验箱具有众多优势，使其在教学中备受青睐：

• 轴系结构设计与分析功能 ：本实验箱具备轴系结构设计和轴系结构分析两大实验功能，这对于培养学生的机构设计能力具有显著效果，能够让学生在实践中提升设计水平。

• 多样化零件轴结构 ：零件轴的结构形式丰富多样，有助于学生深入理解轴系结构的灵活性和多样性，拓宽学生的思维方式和设计视野。

• 精准定位与可靠固定 ：轴及轴上零件定位准确、固定可靠，同时便于拆装和调整，这为实验的顺利进行提供了便利条件，让学生能够更加专注于实验本身。

• 多种轴系结构方案组合 ：能方便地组合出数十种轴系结构方案，内容系统且方案多样，满足了不同实验教学的需求，为学生提供了广阔的学习和探索空间。

• 配套资料与工具 ：配有实验指导书和装拆工具，供学生按照设计思路进行装配和模拟设计，进一步提高了实验教学的效果和质量。

• 多人使用设计 ：实验箱可供 5 - 7 人同时使用，适合小组合作学习，培养学生的团队协作精神和沟通能力。

渐开线齿轮参数测定实验箱：实验内容丰富

渐开线齿轮参数测定实验箱涵盖了广泛的实验内容，主要包括以下方面：

• 单级齿轮减速器输入轴设计 ：通过实验，学生可以学习单级齿轮减速器输入轴的设计方法和步骤，掌握其设计要点和注意事项。

• 二级齿轮减速器输入轴与中间轴设计 ：让学生了解二级齿轮减速器的结构特点，分别进行输入轴和中间轴的设计，提高学生对复杂传动系统的分析和设计能力。

• 蜗轮蜗杆输入轴设计 ：使学生熟悉蜗轮蜗杆传动的工作原理和设计方法，掌握蜗轮蜗杆输入轴的设计要点，拓宽学生的知识面。

• 锥齿轮减速器输入轴设计 ：帮助学生掌握锥齿轮减速器的设计特点和方法，能够独立完成锥齿轮减速器输入轴的设计任务。

• 多种传动组合设计 ：包括齿轮传动的轴系设计、链传动的轴系设计、齿轮链传动组合轴系设计、齿轮带传动的组合设计以及齿轮、带和链传动设计等，让学生在实践中深入理解不同类型传动的特点和应用，培养学生的综合设计能力和创新思维。

渐开线齿轮参数测定实验箱：主要技术参数汇总

• 外形尺寸 ：渐开线齿轮参数测定实验箱的外形尺寸为 580x360x200mm，合理的尺寸设计使其在实验室中占用空间较小，便于摆放和管理。

• 重量 ：重量约为 20KG，便于搬运和移动，方便在不同实验室或教室之间进行调配使用。
