模电.数电.微机接口及微机应用综合实验室成套设备

模电.数电.微机接口及微机应用综合实验室成套设备

一、研制本产品的意义

本模电、数电、微机接口及微机应用综合实验室成套设备紧密贴合 86 系列微机原理课程教学需求，充分汲取各院校授课教师及实验指导教师的宝贵意见，显著增强系统的开发效能与应用灵活性。致力于提升学生独立思考与动手实践能力，为计算机硬件相关专业打造高度开放的实验平台，并创新性融入微机控制实验，推动课程实验向更深层次、更完整体系迈进。

为满足基础教学多元需求，精心拓展数字电路、模拟电子技术实验线路。这一创新整合实现专业基础课（模拟、数字电路）、专业课（微机原理）、课程设计与毕业设计（微机应用）的无缝衔接，真正做到一机多用，极大优化实验室空间资源配置，精简管理人员数量，降低运营资金投入。同时，为教师配备专门实验指导书，详尽涵盖微机原理课、微机应用课实验目的、电路及编程参考，切实减轻教师备课与实验辅导负担，是学校迈向规模化、高端化发展的理想之选。

二、功能与结构

（一）实验台部分

1. 电源：输入工作电压 220V±5%（50Hz），指示灯亮；输出分四组，A 组低压交流 3 - 24V 七档可调，1.5A 电流带指示；B 组两组独立 0 - 30V 直流稳压电源，继电器自动换档、多圈电位器连续调压，2A 电流带限流保护；C 组 + 5V 直流稳压电源，0.5A 电流带指示；D 组单相市电输出供用户仪器使用。

2. 函数发生器：输出正弦波、三角波、方波，频率 5Hz - 550KHz，带频率表指示。

3. 七段译码器及数码管：七段译码器配对应数码管显示。

4. 微机接口：PC 总线扩展卡、8279 键盘、六位数码显示板及连接电缆，含 8255、8253、ADC0809、DAC0832 等 I/0 地址译码电路。

5. 微机应用：声传感器、继电器及喇叭、直流电机、步进电机驱动控制电路。

6. 辅助电路：集成插座（40、20、16、14 脚）、逻辑电平开关、LED 显示、时钟（1MHz、2MHz）、方波信号和逻辑笔。

7. 外测交直流二用电流表：精度 0.5 级，三位半数字显示，0～1000mA 测量范围。

8. 外测交直流二用电压表：精度 0.5 级，三位半数字显示，0～99.9V 测量范围。

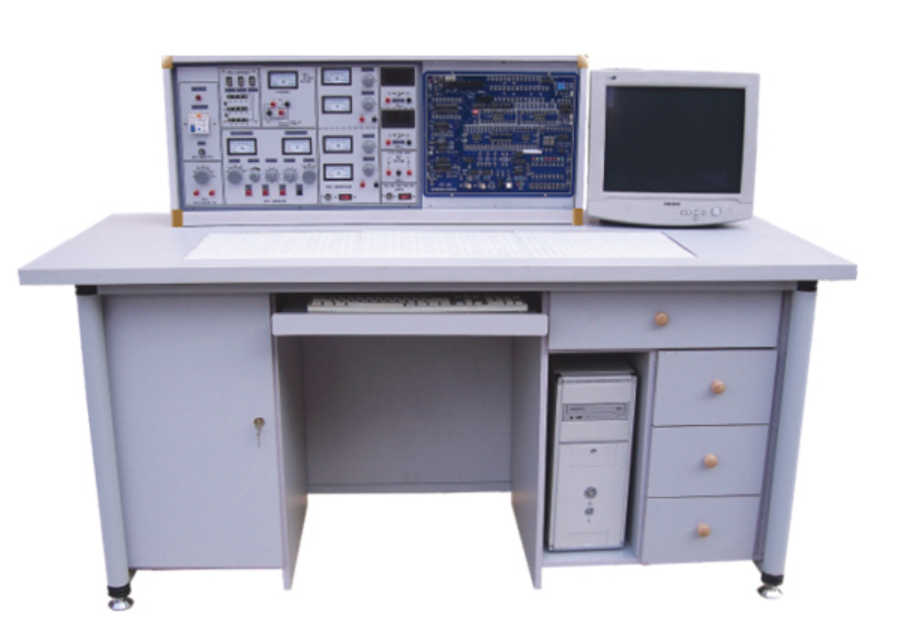

（二）学生实验桌

一桌双座，桌面中央通用电路插板，元件盒接插完成实验电路。左右柜存元器件、贮存板及电脑，中间上层放键盘，下层抽屉存工具、万用表、导线等，桌面尺寸 160×70cm。

三、器材配备（以 24 座为例，详见发货清单）

12 台实验台、12 张学生实验操作桌、1 台主控演示台、13 只 MF47 万用表、13 只数字万用表、39 只指针式 1.5 级直流电流表、25 套电烙铁及架、13 套电阻等元件盒、13 套声传感器等、13 套剥线钳等工具。

四、用户自备器材

双踪示波器（不限型号）、毫伏表、滑线变阻器。

五、实验内容

（一）微机接口实验（微机原理课）

1. I/0 地址译码实验

2. 简单并行接口实验

3. 可编程并行口实验（一、二）

4. 串行通讯实验

5. A/D、D/A 转换实验

6. 可编程定时器 / 计数器实验

7. 七段译码显示实验

8. 中断实验和 DMA 通讯实验

（二）趣味性实验及控制实验（微机应用课）

1. 竞赛抢答器实验

2. 数字录音机实验

3. 电子琴实验（加选件）

4. 交通灯控制实验

5. 继电器控制实验

6. 步进电机控制实验

7. 直流小电机控制实验

8. 集成电路测试实验

9. 键盘、显示控制实验

（三）数字电路

1. TTL 集成逻辑门参数测试

2. CMOS 逻辑门参数测试

3. TTL 集成电极开路门与三态输出门应用

4. 与、非、或、与非门电路实验

5. 半加器电路实验

6. 全加器电路实验

7. RS 触发器实验

8. D 触发器实验

9. JK 触发器实验

10. T 触发器实验

11. JK 型触发器转 D 触发器

12. D 型触发器转 JK 触发器

13. 计数器实验

14. MSI 移位寄存器及应用

15. 译码器及变换方式

16. MSI 数据选择器及逻辑设计

17. 微分型单稳态电路

18. 环形多谐振荡器

19. 门电路构成编码器等

20. 组合电路设计（编码转换、显示电路）

21. 同步时序电路设计

22. 计算机时序电路设计

23. 集成定时器测试及应用

24. CMOS 集成 A/D、D/A 转换电路实验

25. 二极管非门、或非门电路

26. 三极管非门等电路

27. 异步十进制减法计数器

28. 异步十进制加法计数器

29. 综合能力培训实验（电子秒表）

（四）模拟电子技术

1. 二极管正、反相特性

2. 晶体三极管输入、输出特性

3. 晶体管共射极单管放大器

4. 两级阻容耦合放大电路

5. 负反馈对放大器性能影响

6. 场效应管放大器

7. 差动放大电路

8. 运算放大器指标测试

9. 集成运算放大器基本应用（模拟运算电路）

10. 集成运算放大器非线性应用（波形发生器）

11. 变压器耦合推挽功率放大器

12. OTL 功率放大器

13. 集成功率放大器

14. 单相桥式整流电路

15. 串联型晶体管直流稳压电源（设计性）

16. 集成直流稳压电源

17. 单结晶体管特性

18. 单结晶体管触发电路

19. 晶闸管简单测试

20. 晶闸管可控整流电路

利用基础元器件，还可拓展如下实验：

1. 电压负反馈偏置电路

2. 分压式电流负反馈偏置电路

3. 二极管稳定工作点电路

4. 共基极放大电路

5. 共集电极放大电路

6. 共源极基本放大电路

7. 场效应管共漏极电路

8. 场效应管共栅极电路

9. 单管阻容放大电路

10. 变压器耦合放大电路

11. 甲类功率放大电路

12. 串联电流负反馈电路

13. 串联电压负反馈电路

14. 并联电压负反馈电路

15. 并联电流负反馈电路

16. 共基共射极放大电路

17. 自举射极输出电路

18. NPN - PNP 直接耦合放大电路

19. 消除自激振荡的负反馈电路

20. 晶体管开关作用实验

21. 变压器反馈式振荡电路

22. 电容三点式振荡电路

23. 电感三点式振荡电路

24. 差动放大电路基本形式

25. 长尾式差动放大电路

26. 双电源长尾式差动放大电路

27. 运放交流比例放大电路

28. 反相输入保护措施实验

29. 同相输入保护措施实验

30. 电源极性错接保护实验

31. RC 高通电路

32. 三极管器件保护电路

33. 差动输入运算电路

34. 快速积分电路

35. 模拟一阶微分方程电路

36. 模拟二阶微分方程电路

37. 基本对数运算电路

38. 实用微分电路

39. 反对数放大电路

40. 过零比较电路

41. 二级管上限检测幅度选择电路

42. 下限幅度选择电路

43. RC 无源网络低通滤波电路

44. 同相输入一阶低通滤波电路

45. 反相输入一阶低通滤波电路

46. 简单二阶 RC 滤波电路

47. 典型二阶 RC 有源低通滤波电路

48. 典型二阶高通有源滤波电路

49. 基本带通滤波电路

50. 典型带通滤波电路

51. 矩型波振荡电路

52. 宽度可调矩形波发生器

53. 幅频可调锯齿波发生器

54. 单相半波整流电路

55. 单相全波整流电路

56. 电容滤波电路

57. 电容滤波带电阻负载电路

58. RC 滤波电路

59. 基本 LC 滤波电路

60. 二倍压整流电路

61. 三倍压整流电路

62. 基本稳压电路

63. 基本调整管稳压电路

64. 带放大环节稳压电路

65. 单相半波可控硅整流电路

66. 电子调压电路

67. 电子催眠器（趣味性实验一）

68. 电子门铃电路（趣味性实验二）

69. 电子报警电路（趣味性实验三）
