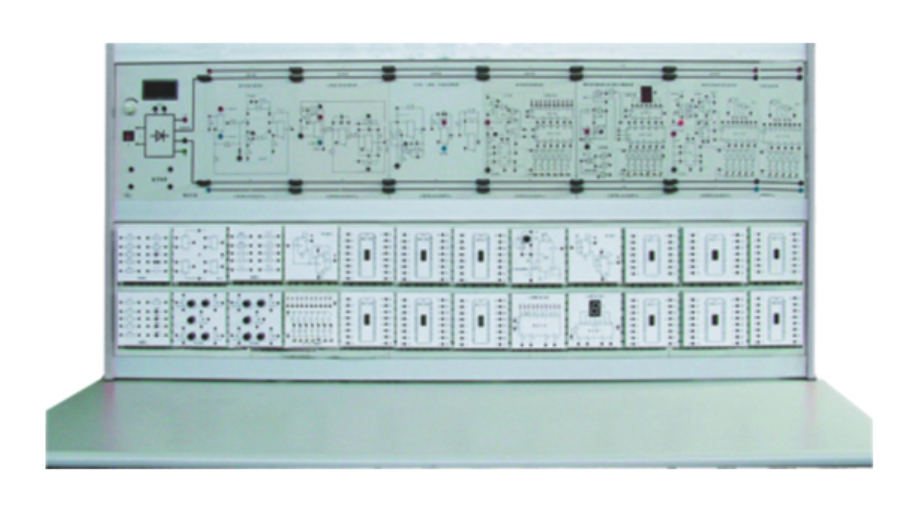

高级工电子技术实训考核装置

高级工电子技术实训考核装置

一、产品特点

高级工电子技术实训考核装置是一款集培训与考核于一体的专业设备，采用模块化设计，包含分立元件模块、独立功能模块和故障设置模块等三大类模块及其软件接口。使用者可根据不同实训题目，灵活选择模块组合，构建出多样的电子技术线路进行训练。同时，考核系统支持通过计算机自动在实训电路中设置各类故障，学员借助电路原理知识和测量工具查找故障点，从而达成实训与考核目标。该装置主要适用于劳动职业技能鉴定部门对相关工种技术工人进行科学、准确的考核鉴定，也适用于各院校电类专业学生的实训与考核场景。

1. 智能化程度高 ：教师能够借助电脑高效地统一设置故障，整个流程方便快捷。并且，训练与考核成绩可以实现自动记录、评分以及存档，这极大地提升了教学管理的水平和效率，减少了人工操作的繁琐和误差。

2. 设计创新 ：产品以独立的通用器件作为最小的积木式模块单元，这种设计使得用户可以灵活自如地根据不同课题和要求组合出多样化的实训电路。模块化的特点着重培养了学生在深入理解电路原理的基础上，灵活运用知识解决实际问题的动手能力，满足了现代教育对学生实践创新能力培养的需求。

3. 工程实用 ：学生可以直观地看到真实元器件及其符号，同时能够清晰地观察到元器件工作状态的变化，让教育培训最大程度地贴近工程实际运用状态。此外，带有标准印刷的器件积木，不仅使得线路布局一目了然，也大大方便了故障查找的过程，有助于学生更好地掌握实际工程中线路的调试与维护技巧。

4. 扩展兼容性强 ：基本器件的模块化特点赋予了装置强大的可持续发展能力。随着新技术、新课题的不断涌现，该装置并不会因此而被淘汰。用户只需增加核心新部件，就能轻松扩展装置的功能，完成新课题的实训任务。并且，它能够实现强 - 弱电之间、交叉课程之间的互联互通，能够与相应的软、硬件技术的发展保持同步升级，从而始终保持设备的先进性和实用性，为学校的教学大纲更新和企业的新技术培训提供有力支持。

5. 可靠性高 ：装置采用了特殊工艺的积木式连接部件及接插件，确保了其具有高达 10 万次的工作寿命。在电气性能方面，各触点的接触电阻被严格控制在小于 10-4Ω 的范围内，分布电容也小于 10PF，这些关键指标的严格把控保证了信号传输的稳定性和准确性。同时，连接导线选用 1mm2（内部 252 股）的超软优质铜芯线，有效降低了线路电阻，确保了电流传输的高效性，减少了能源损耗，从而保障了整个装置在长时间使用过程中的稳定可靠运行，减少了因设备故障而导致的教学中断或实验误差。

6. 安全性高 ：除了具备常规的安全保护措施外，本装置特别注重对使用者操作安全的保障。具体而言，强电器件（110V 以上）以及相关的接插件均进行了精心设计，确保没有任何带电接点外露，有效降低了使用者在操作过程中发生触电事故的风险，为师生提供了一个安全可靠的实训环境，符合教育教学设备对安全性能的严格要求。

二、技术性能

1. 输入电源 ：交流 220V 50Hz，单相三线，满足常见的实验室供电条件，方便接入现有电力系统，无需额外配置复杂电源设施，降低了使用成本和对使用场地的要求。

2. 输出电源 ：

• 设有二路直流 0～12V 连续可调电源，每路输出最大电流可达 1.5A，并配备了数字电压指示功能，能够实时显示输出电压值，方便学生和教师对电源状态进行监控。同时，具备过流保护与过流报警功能，一旦电路中出现过流情况，装置能够迅速做出反应，保护电路和设备免受损坏，并及时发出警报信号，提醒使用者采取相应措施，进一步提高了设备使用的安全性。

• 另外，还配置了设故电源 1 路、TTL 专用电源 1 路以及±12V 固定电源 2 路，且各电源均带有数显指示功能，方便操作者直观了解各电源的输出状态，确保为不同电路实验提供稳定、准确的电力支持。

三、构成与配备

1. 实训桌 ：尺寸为 1500×800mm，采用钢木结构，既保证了桌子的稳固性和耐用性，又兼具一定的轻便性，便于在实验室进行移动和布局调整，为学生提供了宽敞舒适的操作平台，满足电子技术实训过程中对空间的需求。

2. 挂箱支架 ：长 1400mm，分为上下二层，内部配备导轨，整体结构设计合理，空间利用率高。此外，还配置了 1 只示波器支架，方便在实训过程中随时使用示波器对信号进行观测和分析，提升了实训的便捷性和效率。

3. 实训模块配置 ：涵盖了丰富的模块类型，包括电阻模块 1、电阻模块 2、电阻模块 3、电阻模块 4、电位器模块、四运放模块、开关发光二极管模块、555 震荡模块、十进制解码显示模块、七段解码显示模块、4011 模块 2 块、4028 模块、40192 模块、40194 模块、单脉冲模块、555 模块等。这些模块种类齐全，功能多样，能够满足不同类型的电子技术实训项目需求，为学生提供了全面的实践训练资源，有助于学生对各类电子元件和电路功能的深入理解和掌握。

4. 设故模块 ：包含数字定时器 / 减法循环计数器电路、脉冲顺序控制器电路、三角波方波发生器电路、锯齿波发生器电路、电脑接口模块 1 套，各个设故模块内均设有 14 个故障点，为实训考核提供了丰富的故障设置场景，能够充分考验学生的故障排查和解决能力，模拟真实工作环境中的电路故障情况，提升学生的实践技能和应变能力。

5. 设故考核软件 ：通过电脑自动设置实训考核故障点，学生在分析确定故障点后，在答题界面输入答案，故障点即可自动消失，并同步记录成绩。这种智能化的考核方式不仅提高了考核的效率和公正性，还能够及时反馈学生的学习效果，便于教师针对性地进行教学指导和改进教学方法，同时也激发了学生的学习积极性和竞争意识。（需自备电脑）

6. 附件 ：配备了电源插座挂箱 1 块、通信电缆 1 套、插件板 4 块、标准导线 50 根、短接桥 20 只、数字万用表 1 只等附件，这些附件齐全且实用，为实训过程中的电路搭建、信号传输、测量等工作提供了必要的物质保障，确保实训能够顺利、高效地进行，无需额外购置大量辅助工具，为学校和学生节省了成本和准备时间。

四、实训项目

高级工电子技术实训考核装置可开展多种实训项目，涵盖了数字定时器电路、减法循环计数器电路、脉冲顺序控制器电路、单脉冲控制移位寄存器、三角波方波发生器电路、锯齿波方波发生器电路、正弦三角波方波发生器等电路的搭建与调试，以及针对这些电路的排故训练。这些实训项目紧密贴合高级工电子技术的实际工作需求和职业标准，通过实际操作和故障排除练习，学生能够全面系统地掌握电子技术知识和技能，提高自身的就业竞争力和职业发展能力，为今后从事电子技术相关工作打下坚实的基础。
