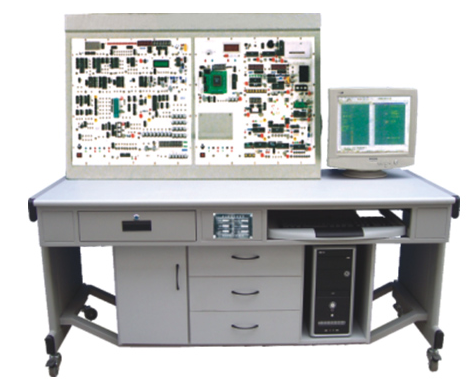

单片机开发综合实验装置
本实验装置由控制屏和实验桌组成，为单片机教学与实践提供了全面的解决方案。通过该实验台，学生可完成单片机的接口扩展、数据采集、数据显示、键盘控制、定时器、打印机接口等实验，且配备了仿真器，实验模块丰富，实验功能强大。此外，设有电流型漏电保护器，若控制屏出现漏电现象且漏电流超过设定值，便会自动切断电源，从而对人身安全形成一定的保护。
一、本实验台包含的实验模块
单脉冲发生电路（复位电路）
8 位逻辑电平输出
单路和多路（8 位）发光二极管电路
扬声器驱动电路
拨码盘输入电路
继电器驱动电路
74LS245 读入数据电路
74LS273 读出数据电路
PWM 转换电压电路
串行转换并行电路
并行转换串行电路
查询式键盘
阵列式键盘
5LED 静态显示（串行）电路
6LED 动态显示（扫描）电路
8155 与单片机接口电路
8255 与单片机接口电路
8253 与单片机接口电路
DAC0832 与单片机接口电路
ADC0809 与单片机接口电路
MC14433 与单片机接口电路
单片机的 RS - 232C 总线接口
单片机的 Centronics（最小应用系统）总线接口
93C46 串行 EEPROM 与单片机接口电路
EEPROM 的外部程序存储器扩展电路
SRAM 的外部数据存储器扩展电路
汽车转弯信号灯实验电路
五相步进电机演示实验电路
温度传感器电路
温度过程控制实验电路
简易数字频率计实验电路
低频信号发生器
指针式直流电压表
数字式直流电压表
通用编程器（EPROM、89C51 烧录器）
MP - A16 - 8 微型针式打印机
仿真器
两组 ±5V、±12V 直流稳压电源
字符型液晶显示屏控制电路
16 位逻辑电平显示电路
LED16*8 点阵电路
8279 键盘显示接口电路
V/F 转换接口电路
F/V 转换接口电路
Flash ROM 外部存储器扩展电路
看门狗实验电路
五功能逻辑笔实验电路
十字路口交通灯控制电路
直流电机驱动调速电路（实物）
步进电机驱动电路（实物）
IC 卡及接口电路
实时时钟 / 日历控制电路
语音芯片控制电路
8251 接口电路
I2C 总线接口电路
RS232 转 RS485 电路
USB 接口电路
单片机与 CPLD 实验电路
二、实验项目
（一）软件实验
存储器块清零
二进制到 BCD 码转换
二进制到 ASCII 码转换
程序跳转表
内存块移动
数据排序
（二）硬件基础实验
P1 口输入、输出实验
继电器控制实验
用 74LS245 读入数据
用 74LS273 输出数据
串行数转换并行数
并行数转换串行数
PWM 转换电压实验
音频控制实验
8255 输入、输出实验
8155 输入、输出实验
5LED 静态串行显示实验
6LED 动态扫描显示实验
查询式键盘实验
阵列式键盘实验
计数器实验
定时器实验
8253 定时器实验
外部中断实验
串行口通讯实验
ADC0809 模数转换实验
DAC0832 数模转换实验
MC14433 模数转换实验
EEPROM 外部程序存储器实验
SRAM 外部数据存储器扩展实验
93C46 串行 EEPROM 数据读写
电子时钟实验
电子琴模拟实验
打印机控制实验
汽车转弯信号灯控制实验
温度传感器模拟实验
温度过程控制模拟实验
步进电机模拟实验
计算器实验
数字频率计实验
V/F 转换实验
F/V 转换实验
LED 点阵显示实验
字符液晶显示屏控制实验
8279 键盘扫描显示实验
看门狗实验
8251 串行口扩展通讯实验
I2C 总线读写实验
RS232 转 RS485 实验
USB 接口实验
十字路口交通灯控制实验
五功能逻辑笔实验实验
直流电机驱动调速实验（实物）
步进电机驱动实验（实物）
IC 卡读写实验
实时时钟 / 日历控制实验
语音芯片控制实验
单片机与 CPLD 综合实验
三、实验桌
实验桌采用铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨的高密度板，左右各设有两个带锁的大抽屉，可用于放置工具及资料，电脑桌连体设计，整体造型美观大方，为实验提供了良好的操作环境和存储空间。
