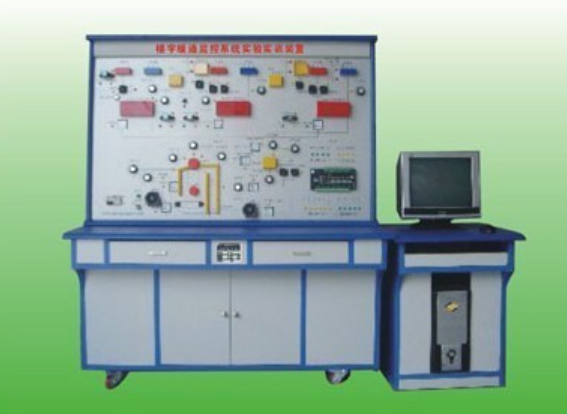

楼宇暖通监控系统实验实训装置
一、系统实训功能
本楼宇暖通监控系统实验实训装置功能强大，能开展多样化的实训项目。学生可以利用该装置进行锅炉暖通系统控制操作演示，包括 DDC 控制器的操作与编程、空调供水及锅炉监控系统、锅炉监控系统、热交换器监控系统、供暖供水及锅炉监控系统等的操作实训，还能对报警及联锁保护功能进行操作演练。此外，学员还可以进行系统软件的组态、配置与控制，设计与连接线路，以及设置、判断和排除故障等实验和实训项目。值得一提的是，该装置能够与楼宇自控系列中的其他设备联网，进行综合实训，为学生提供一个全面的楼宇暖通监控模拟环境，使其熟悉整个楼宇暖通监控系统的运行机制和操作流程，为其今后从事相关工作积累实践经验。
二、系统技术指标
工作电压 ：采用单相三线 220V±5% 50Hz 电源，确保装置在常见电压环境下的稳定运行，兼容性强。
整机容量 ：整机功率小于 300W，能耗低，有利于节约能源，降低设备运行成本，便于教学场所长期使用。
外型尺寸 ：尺寸为 150×70×180cm³，结构紧凑合理，既保证了内部各组件的合理布局，又方便在教学场所进行安置和展示，不占用过多空间。
安全保护 ：配备漏电自动保护装置，为使用者提供可靠的安全防护，有效预防因漏电等意外情况导致的触电危险，确保实训过程安全可靠。
故障设置 ：内置先进的故障设置系统，可灵活设置不同类型和程度的故障，满足教学中不同阶段的故障诊断与排除训练需求，提升学生解决问题的能力。
三、可开展的实训项目
楼宇锅炉程序控制实训 ：学习楼宇锅炉的程序控制方法，通过实际操作掌握锅炉的启动、运行、停止等程序，培养学生对锅炉系统的自动化控制能力。
楼宇锅炉水位自动调节控制实训 ：深入了解锅炉水位自动调节的原理和方法，掌握相关设备的安装、调试和运行，确保锅炉水位的稳定，保障锅炉的安全运行。
楼宇锅炉蒸汽压力自动调节控制实训 ：掌握蒸汽压力自动调节的控制策略和技术，学会使用压力传感器等设备对蒸汽压力进行监测和调节，使学生能够根据实际生产需求进行蒸汽压力的精准控制。
锅炉汽包水位与锅炉给水阀的联动控制 ：学习汽包水位与给水阀联动控制的逻辑关系和实现方法，培养学生对锅炉系统中关键参数的协调控制能力，确保锅炉的正常运行。
楼宇三冲量调节系统自动控制实训 ：深入探究三冲量调节系统的原理和应用，掌握其在锅炉汽包水位控制中的自动控制方法，提高学生对复杂控制系统的理解和操作能力。
锅炉除氧器压力与锅炉除氧器进汽阀的联动控制 ：学习除氧器压力与进汽阀的联动控制技术，掌握相关设备的安装、调试和运行，确保除氧器内的压力稳定，提高锅炉给水的质量。
锅炉除氧器水位与锅炉除氧器进水阀的联动控制 ：掌握除氧器水位与进水阀的联动控制方法，培养学生对除氧器水位的精确控制能力，防止除氧器因水位过高或过低而影响正常运行。
空调膨胀水箱与空调补水泵的联动控制 ：了解空调膨胀水箱与补水泵的联动控制原理，学会安装和调试相关设备，确保空调系统的正常供水和压力稳定。
空调供水热交换器二次侧（低温）热水出口温度自动联锁控制 ：掌握自动联锁控制技术，对空调供水热交换器二次侧热水出口温度进行精确控制，提高空调系统的能源利用效率和运行稳定性。
供暖供水热交换器二次侧（低温）热水供回水温度控制 ：学习供暖供水热交换器供回水温度的控制方法，培养学生的温度调节能力，确保供暖系统的舒适性和节能性。
生活供水热交换器二次侧（低温）热水出口温度控制 ：掌握生活供水热交换器热水出口温度的控制技术，为学生提供生活热水供应系统的设计和运行管理知识，提高其对民用热水系统的控制能力。
生活循环泵与生活调节阀的联动控制 ：学习生活循环泵与调节阀的联动控制逻辑和实现方法，培养学生对生活用水系统中设备的协调控制能力，确保生活用水的正常供应。
供暖热水回路中的循环水泵的控制 ：掌握循环水泵的控制方法，了解其在供暖热水回路中的作用，培养学生对循环水泵的运行管理和故障排除能力，保障供暖系统的正常循环。
线路故障的判断与处理 ：通过对模拟线路故障的分析和诊断，学会使用万用表等工具对故障线路进行检测和定位，掌握线路故障的处理方法和技巧，提高学生的电气故障排除能力。
设备故障的判断与处理 ：学习暖通监控系统中各类设备可能出现的故障类型和原因，能够运用所学知识和技能对设备故障进行准确判断，并采取有效的措施进行处理和修复，恢复设备的正常运行。
设计并安装一个简易应用系统 ：培养学生的系统设计和实践能力，让学生在有限的条件下，自主设计并安装一个简易的楼宇暖通监控应用系统，提高其创新思维和综合运用知识的能力。
组态软件设计实训项目 ：掌握组态软件的使用方法和技巧，能够运用组态软件对楼宇暖通监控系统进行设计和开发，实现对暖通设备的可视化监控和远程控制，提高系统的智能化水平和管理效率。
