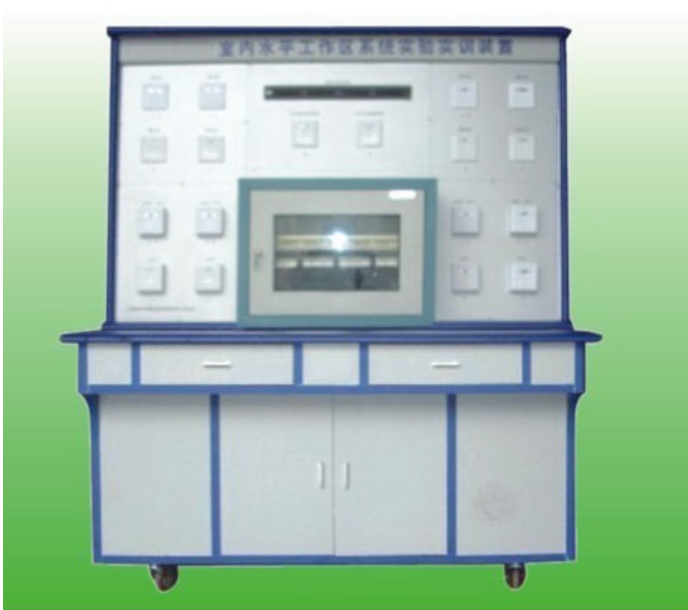

室内水平工作区系统实验实训装置

室内水平工作区系统实验实训装置

在楼宇智能化教学领域，一款卓越的室内水平工作区系统实验实训装置正逐渐崭露头角，为学生提供了全面、深入的学习平台，助力他们轻松掌握楼宇智能相关知识与技能。

一、实训功能

1. 元件与原理认知 ：该实训装置能让学生深入探究室内水平工作区系统的元件、作用、组成和原理，为后续实践操作筑牢理论根基。

2. 工具器材操作 ：学生可以学习并熟练掌握各类工具，如网络钳、打线工具和导通测试仪的使用方法。同时，还能进行器材的安装与制作，包括机柜、配线架、模块、面板和跳线等。并且，能够开展信息点导通测试、寻测与编号训练，完成各种线路的设计、连接以及线路故障的判断与排除等实验和实训。此外，它支持与布线系列中的其他设备联网，开展综合性实训项目。

3. 故障判断与处理 ：为学生提供线路故障判断与处理的实践机会，帮助他们提升故障排查和解决能力。

二、技术指标

1. 工作电压 ：9V 干电池，确保安全可靠的运行环境。

2. 整机容量 ：0W，低能耗设计，节能环保。

3. 外型尺寸 ：150×70×180cm³，紧凑合理的空间布局，方便摆放与使用。

4. 安全保护 ：采用 9V 低电压，有效保障学生操作安全，消除安全隐患。

5. 故障设置 ：配备故障设置模块，方便进行硬件线路的故障设置与排除实训，增强学生应对实际故障的能力。

三、主要配置

该室内水平工作区系统实验实训装置配备了丰富而全面的组件，包括 1 套 9U 墙柜、1 套 110 配线架、2 套网络配线架、1 把打线工具、1 台线路检测工具、8 块双孔信息插座面板、10 块单孔信息插座面板、20 个超五类模块、6 个电话模块、100 米超五类线、100 米三类线、100 个网络水晶头、100 个电话水晶头、1 把三用压线钳、1 套故障设置模块、1 只密度板双贴面进口防火板实训桌、1 只密度板双贴面进口防火板实训屏架以及 1 块 145×85cm 优质铝塑板丝网印刷面板，为各类实训操作提供了坚实物质基础。

四、实训项目

1. 元件认知实训 ：室内水平工作区系统元件、作用、组成和原理的认识实训，帮助学生构建知识体系。

2. 功能演示操作 ：室内水平工作区系统的基本功能演示操作实训，让学生直观感受系统运行。

3. 信息点测试与编号 ：信息点的导通测试、寻测与编号操作实训，提升学生的故障诊断能力。

4. 水晶头制作与测试 ：采用 T568A、568B 两种标准制作和测试水晶头操作实训，掌握行业标准技能。

5. 跳线与端线使用 ：跳线和端线的使用操作实训，熟悉线路连接工具的使用。

6. 模块压接操作 ：采用 T568A、568B 两种标准压接模块操作实训，提升实际操作水平。

7. 面板及模块安装 ：86 型面板及模块安装操作实训，锻炼学生动手安装能力。

8. 配线架与机柜安装 ：110 配线架的卡线与机柜的安装操作实训，以及超五类配线架的卡线与机柜的安装操作实训，培养综合装配能力。

9. 线路故障处理 ：线路故障的判断与处理操作实训，增强故障应对能力。

10. 水晶头与模块故障处理 ：水晶头和模块故障的判断与处理操作实训，提升细节问题解决能力。

11. 线路连接操作 ：指定线路的连接操作实训，巩固线路连接技能。

12. 简易应用系统设计安装 ：设计并安装一个简易应用系统操作实训，培养系统设计与应用能力。

这款室内水平工作区系统实验实训装置凭借其完善的功能配置、实用的技术指标和丰富多样的实训项目，为楼宇智能化专业教学提供了全方位解决方案，让学生在实践操作中快速成长为行业所需的高素质技能人才，助力楼宇智能化行业发展，是众多院校理想的教学实训设备选择 。
