数字电路学习机

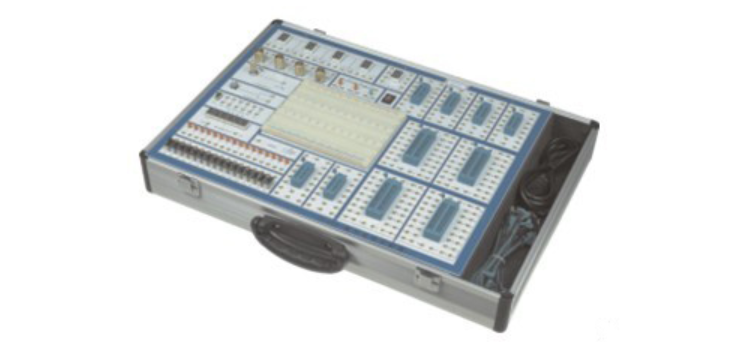

数字电路实验箱专为高等院校及各类职业技术学校的电子技术类教学精心设计，凭借其豪华气派的外观、高品质的元件和丰富的功能，成为数字电路教学领域的佼佼者。这款实验箱不仅具备多种信号源，还配备了锁紧插座和台湾产面包板，正面印刷字符连线，反面安装元器件，所有信号源、频率计等电路均由 CPLD 芯片和双面板构成，所有器件均选用上等优质产品，有效提升整机品质。正面无任何元件，极大降低人为损坏风险，具有使用方便、耐用、实验项目灵活等优点，可轻松完成数字模拟各类实验。
一、系统组成
电源 ：交流输入 220V±10%，50HZ，直流输出 ±12V/0.2A 、5V/2A，为数字电路实验箱提供稳定的电力支持。
手动单脉冲电路 ：2 组手动单脉冲电路，每组可同时输出正负两个脉冲，脉冲幅值为 TTL 电平，方便进行脉冲信号实验。
连续脉冲源 ：固定频率脉冲源 7 路，输出均为 TTL 电平，频率涵盖 1HZ、10HZ、100HZ、1KHZ、10KHZ、100KHZ、1MHZ，满足不同实验对脉冲信号频率的需求。
六位高精度数字频率计 ：测量范围 0 - 9.9999MHZ，误差小于 1HZ，由 CPLD 芯片设计，确保频率测量的精确性。
逻辑电平的输入与显示 ：
十六位独立逻辑电平开关 ：可输出 “0”“1” 电平（为正逻辑），实现对电路的手动控制和测试。
十六位逻辑电平显示电路 ：由红色及绿色 LED 及驱动电路组成，直观显示电路的输出逻辑状态。
数码管显示 ：6 位由八段 LED 数码管组成的 BCD 码译码显示电路，可用于数字钟、日历等实验的显示，提升实验的可视化效果。
时序发生器及启停控制电路 ：可产生四路脉冲信号，脉冲周期与输入的时钟信号相同，四个脉冲依次相差 1 个输入时钟周期，便于进行时序逻辑电路实验。
台湾产面包板 ：配备二块 1600 孔的台湾产面包板，方便接插电阻、电容、稳压管、二极管、三极管等元器件，满足实验扩展需求。
锁紧插座 ：20 芯锁紧插座 2 只，40 芯锁紧插座 2 只，16 芯锁紧插座 4 只，可插 8 芯～40 芯的各种 IC，为实验提供灵活的电路连接方式。
各阻值电位器 ：2 只各阻值电位器，用于调节电路中的电阻值，实现不同的电路功能。
二、推荐实验项目
数字电路实验箱可完成以下实验项目：
TTL 集成逻辑门的参数测试与使用
CMOS 集成逻辑门的测试
门电路的逻辑功能实验
常用组合逻辑功能器件的测试
数据选择器及其应用
血型关系检测电路和表决电路
RS 触发器的功能与测试
JK 触发器逻辑功能及主要参数测试
移位寄存器的功能测试
十进制计数器（CMOS）
异步计数器
同步计数器
计数、译码、显示电路实验
555 集成定时器及应用
序列检测器
数 - 模转换器
追随比较型 A/D 转换电路
人工控制交通灯控制器
汽车尾灯控制电路
数字钟电路的设计
时序电路测试及研究
波形产生及单稳态触发器
A/D 转换电路
D/A 转换电路
三、实验箱优势
高品质设计 ：数字电路实验箱采用豪华气派的设计，主机提供多种信号源，锁紧插座和台湾产面包板确保实验连接的稳定性和灵活性。
优质元件 ：所有信号源、频率计等电路全部由 CPLD 芯片和双面板构成，所有器件均选用上等优质产品，保证实验结果的准确性和可靠性。
耐用性强 ：正面没有任何元件，有效降低和避免人为损坏的可能，延长实验箱的使用寿命。
实验项目丰富 ：数字电路实验箱可方便完成数字模拟各类实验，满足高等院校及各类职业技术学校电子技术类教学的需求，帮助学生全面掌握数字电路和模拟电路的相关知识和技能。
四、适用范围
数字电路实验箱适用于高等院校及各类职业技术学校的电子技术类教学，为学生提供实践操作平台，帮助他们更好地理解和掌握数字电路的理论知识，提高实践能力和创新思维。
