PLC可编程控制器、单片机开发应用及变频调速综合实训装置

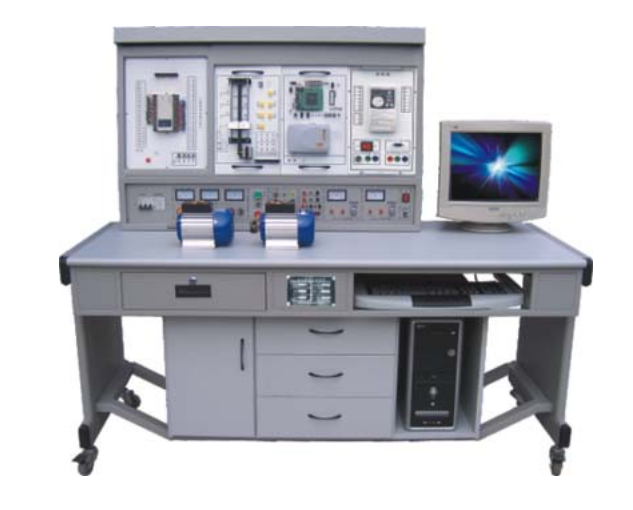

KCPLC-04K型PLC可编程控制器、单片机开发应用及变频调速综合实训装置

一、概述

本装置融合单片机、变频控制、PLC编程逻辑控制器等多功能模块，集通信编辑器、编程软件、工控组态软件、仿真教学软件、模拟控制实训挂箱于一体，具有综合性强、功能齐全的特点。单片机开发应用功能强大，可完成多种项目训练；PLC部分提供基本指令训练和实物控制训练；变频器选用应用广泛的三菱变频器，满足变频调速技术课程教学需求。

二、特点

1. 组件式多结构设计 ：实验模块更换便捷，扩展功能或开发新实验时，仅需添加实验挂箱，确保装置不易过时。

2. 双口接线法 ：PLC主机与实验挂箱连接既可通过自锁紧接插线单线逐点连接，提升动手能力，也可采用排线一次性连接，提高实验连接速度。

3. 实训对象贴合实际 ：PLC实训对象形象逼真，模拟工业现场应用，助力学生快速适应现场工作环境。

4. 单片机实训项目丰富 ：结构科学合理，涵盖多种实验项目，满足不同层次教学需求。

5. 三菱FX系列PLC ：采用模块化设计，功能强大，组合灵活，性能优越。

6. 组态棒图教学 ：利用MCGS工控组态软件，实验均配备形象直观、动感强的组态棒图，实现动态跟踪教学。

三、装置构成

（一）PLC部分

1. PLC可编程控制器实训台 ：提供三相电源、直流稳压电源及安全保护装置。

2. PLC可编程控制器实训装置 ：包含多种PLC应用实训模块，如交通信号灯控制、搅拌器控制、LED数码管显示控制等。

3. PLC可编程控制器操作桌 ：用于放置PLC设备和进行操作。

4. 编程应用软件 ：支持PLC程序编写和调试。

5. PLC仿真实训软件 ：提供虚拟实验环境，可进行PLC虚拟接线、编程训练等功能。

6. 工控组态软件 ：支持创建直观的组态棒图，进行动态教学演示。

7. PLC及转接通讯电缆 ：实现PLC与计算机或其他设备的连接。

8. 电脑或手持编程器 ：用户需自备或可代购。

（二）单片机部分

包含多个单片机实验挂箱，涵盖多种实验模块，如LED点阵显示、A/D转换、D/A转换、语音控制、USB接口等，满足不同实验需求。

（三）频率调速部分

配备三菱变频器及相关接口附件，实现电机的变频调速控制。

（四）其他部分

包括电机导轨、光电编码器、三相异步电动机等，用于电机控制实验。

四、技术性能

1. 输入电源 ：三相四线电源，输入时指示灯亮。

2. 电源输出 ：具备漏电型保护器、过载、短路保护装置，提供多种电压输出。

3. PLC可编程控制器 ：采用三菱FX1N-40-40mR，也可选择其他品牌。

4. 重量与尺寸 ：重量100Kg，外形尺寸160×75×150cm³。

五、基本实验项目

（一）PLC部分

涵盖逻辑功能测试、数据处理、交通信号灯控制、电机控制等多种实验项目。

（二）单片机部分

包括存储器操作、数据转换、接口实验、控制实验等丰富实验项目。

（三）变频调速部分

涉及变频器功能设置、电机调速控制、PLC控制变频器等实验项目。

六、配置表

包含PLC主机、通讯电缆、各种实训挂箱、电机、软件、实验指导书等相关配套设备。
