《电机与变压器》声动同步CD解说示教陈列柜
一、概述
《电机与变压器》声动同步CD解说示教陈列柜专为大、中专院校的教学需求设计，紧密贴合《电力学》、《电力拖动》、《电机控制》及《电机修理》等教材。它为师生提供了一个直观、生动的学习平台，帮助学生更好地理解电机与变压器的工作原理和应用。
二、主要特点
1. 控制台配置
控制台配备DVD机、控制硬件、功放机、控制台、喇叭、遥控器及激光碟片，为全方位控制提供了坚实基础。
2. 控制软件
采用微电脑DVD程序控制系统，实现声音、图像、模型三位一体的同步动作，支持多种播放方案，操作灵活便捷。
3. 控制方式
支持全柜遥控和手动顺序播音，也可单独选择模型进行演示，功能多样且实用。
4. 控制动作过程
通过遥控器选择模型，按确认后，对应模型开始动作运转，同时DVD机播放相关语音讲解，使学习过程更加直观。
三、陈列柜内容

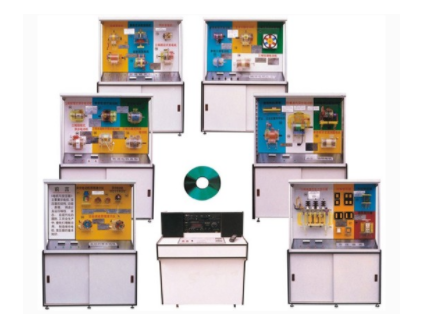

陈列柜内容丰富，涵盖电机与变压器的多个方面，具体如下：
第一柜：电机基本特性
异步电动机演示器
异步电动机绕组分布和接线
电动机绕线方法
变极调速原理演示仪
第二柜：普通电机类型
三相鼠笼式异步电动机
三相绕线式转子电动机
单相电容式电动机
直流电动机
三相永磁转子同步电动机
三相凸极式同步电动机
第三柜：发电机类型
直流发电机
悬挂式水轮发电机
同步发电机
硅整流发电机
三相感应式发电机
第四柜：调速电机类型
交流串励整流子式电动机
单相三速电动机
直流伺服电动机
三相双速电动机
三相反应式步进电机
第五柜：典型、特种电机
直线电机工作的原理
矿山冶金超重特种电机
防爆、通风异步电动机
YTD电梯异步电动机
杯形转子交流伺服电动机
第六柜：变压器类
三相油浸式电力变压器
控制变压器
升压变压器
调压变压器
四、技术参数详解
输入电源：AC380V±10% 50HZ，确保设备稳定运行。
工作环境：适应温度范围-10℃至40℃，适应多种教学环境。
功率：1kW，高效节能。
陈列柜结构：
第一代：采用铝合金制作，外形美观且坚固耐用。
第二代：采用彩色铝塑钢制作，进一步提升外观和耐用性。
陈列柜尺寸：1250×430×1780mm，便于摆放和移动。
五、模型展示与原理
异步电动机演示原理模型
透明有机玻璃打造的模型外壳，直观展示了异步电动机的运作原理。旋转蹄形磁铁的两极间，安置了一个可以自由旋转的小鼠笼转子。尽管磁铁和转子间没有机械连接，但当磁铁旋转时，鼠笼转子会紧随其后，同步旋转。
异步电动机绕组分布与接线特点
模型采用透明有机玻璃制造，清晰展示了定子三相绕组的分布。这些绕组在空间上互差120度，通入三相交流电时，能产生两极旋转磁场，实现电能向机械能的转换。定子绕组可选择星形或三角形接法，以适应不同需求。
三相异步电动机绕组分类与特性
定子绕组由多个线圈按特定规律排列在定子槽中，并以特定方式连接。透明有机玻璃制作的定子，清晰展示了绕组的结构和分布原则：三相绕组对称分布，每相绕组在定子内圆空间位置均匀分布，且空间上互差120度电度角。
三相异步电动机定子绕组展开
模型展示了三相鼠笼异步电动机定子绕组的展开形式，采用36槽4极双层叠绕组600相带整数槽绕组结构，有助于深入理解电动机的内部结构和运行原理。
变极调速原理演示仪功能
演示仪采用换相法，通过部分线圈的反接和某些线圈相号的改变，实现各极的高分布系数。尽管出线较多，使用和控制稍显不便，但其独特的调速方式仍具有较高的实用价值。
三相鼠笼式与绕线式异步电动机模型特点
三相鼠笼式异步电动机模型展示了定子、转子、轴承、端盖、机座及风叶等关键部件。其工作原理依赖于定子的输入功率带动转子转动，实现电能到机械能的转换。而三相绕线式转子电动机模型则突出了其转子绕组与定子绕组的相似性，通过集电环和电刷装置与外部电路的连接，改善了起动性能并实现了对电机调速的灵活控制。
单相电容式电动机与直流电动机模型介绍
单相电容式电动机模型展示了其独特的起动绕组和运行绕组设计，通过适当的电容连接实现旋转磁场的建立。这种电动机具有良好的起动性能和过载能力，广泛应用于家用电器和小型机械等领域。直流电动机模型则展示了直流电能转换为机械能的过程，其转矩大、调速平滑的特点使其在需要调节转速的生产机械中得到广泛应用。
六、总结
《电机与变压器》声动同步CD解说示教陈列柜通过丰富的模型展示和同步语音解说，为学生提供了一个直观、生动的学习平台。它不仅帮助学生更好地理解电机与变压器的基本原理和实际应用，还通过实践操作强化了学生的动手能力和学习兴趣。这一陈列柜是电气工程教学领域不可或缺的重要工具。
