精选型《机械零件设计》示教陈列柜
一、概述

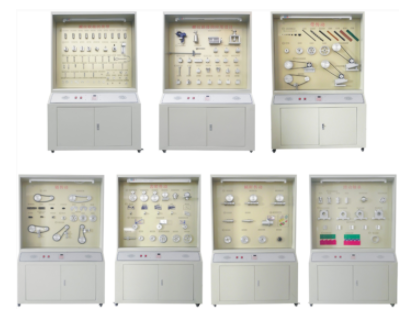

精选型《机械零件设计》示教陈列柜经过精心挑选陈列内容后设计而成，显著减少占地面积，尤其适用于空间有限的实验室环境。该陈列柜配备多功能语音播放控制系统，实现语音解说与演示同步进行，可单独驱动或由电脑、电子设备控制运转，同时支持遥控控制顺序自动运行讲解，灵活满足教材和教学需求。本陈列柜主要聚焦于联接传动、轴承及其他通用零件的基本类型、结构形式和设计应用知识，为学习者提供直观、生动的展示。
二、性能特点
图表与说明：陈列柜采用PVC材料制作图表与文字说明，清晰易懂。
坚固与美观：柜体采用SPP冷轧板制作，内部板面则选用超豪华铝塑板，确保整体结构的坚固与美观。
紧凑实用：规格尺寸为1200×530×1900mm，紧凑实用。
智能控制：配备微电脑语音控制系统，实现智能化管理与操作。
美观耐用：模型采用铝合金和工程塑料制作，兼具美观与耐用性。
照明效果：内置照明日光灯，确保展示物品清晰可见，提升展示效果。
三、陈列柜内容
第一柜：螺纹联接的类型
螺纹的类型：粗牙普通螺纹、细牙普通螺纹、圆柱螺纹、圆锥螺纹、圆锥管螺纹、矩形螺纹、梯形螺纹、锯齿形螺纹、左旋螺纹、右旋螺纹。
螺纹联接基本类型：螺栓联接、双头螺柱联接、螺钉联接2种、紧定螺钉联接、吊环螺钉联接、T型槽螺钉联接、地脚螺栓联接。
标准联接件：22件。
第二柜：螺纹联接的应用与设计
螺纹联接应用：台式虎钳、千斤顶、螺杆原位回转，螺母直线移动、螺旋压力机。
螺纹联接防松：对顶螺母、弹簧垫圈、自锁螺母、槽形螺母和开口销、止动垫片、串联钢丝、永久放松（焊接）、铆合防松、冲点法防松、圆螺母用带翅垫片。
螺纹联接预紧：指针式扭力扳手、预置式定力扳手。
提高强度措施：腰状杆螺栓、空心螺栓、弹性元件、软垫片密封、密封环密封、悬置螺母、环槽螺母、内斜螺母、均载螺母、球面垫圈、腰环螺栓连接、凸台、沉头座、斜面垫圈。
第三柜：键、花键和无键联接
键联接类型：普通平键连接(圆头)、普通平键连接(平头)、普通平键连接（单圆头)、楔键连接(普通楔键)、楔键连接(钩头楔键)、滑键连接(a)、滑键连接(b)、导向平键连接、半圆键连接、切向键连接。
花键联接类型：矩形花键连接、渐开线花键连接、三角形花键连接。
无键联接类型：型面连接、六角形无键连接。
销联接类型：联接销2件、圆柱销、槽销应用、圆锥销、圆锥销应用、开尾圆锥销、螺尾圆锥销、内螺纹圆锥销、开口销应用、安全销。
第四柜：铆、焊、胶接和过盈配合联接
铆接：常用的铆钉在铆接后的七种形式、搭接、单盖板对接、双盖板对接。
焊接：正接角焊缝、搭接角焊缝、对接焊缝、卷边焊缝、塞焊缝、坡口形式。
胶接：板件接头9种、角接头5种、圆柱形接头4种、锥形及盲孔接头3种、螺纹接套与管件胶接、蒙皮与型材胶接。
过盈配合联接：圆柱面过盈连接、过盈构件的结构、轴与轴承、齿轮的过盈连接、组合蜗轮过盈连接。
第五柜：带传动
带的类型：七种V带的截面尺寸、V型带、活动V型带、同步齿形带、多楔带、平皮带、帆布带、平胶带。
张紧装置：滑道式定期张紧装置、带的自动张紧装置、张紧轮装置。
带轮结构：实心轮、腹板轮、孔板轮、轮辐轮。
第六柜：链传动
链传动类型：链传动、链传动的速度分析。
链轮结构：整体式、孔板式、焊接式、装配式。
链轮张紧：自动张紧、压板张紧、定期张紧。
第七柜：齿轮传动
齿轮传动基本类型：直齿圆柱齿轮传动、斜齿圆柱齿轮传动、人字齿轮传动、齿轮齿条传动、直齿圆锥齿轮传动、曲齿圆锥齿轮传动。
失效形式：照片5张。
受力分析：直齿圆柱齿轮传动受力分析、斜齿轮的受力分析、直齿锥齿轮的受力分析。
齿轮结构：齿轮轴、实心齿轮、腹板式齿轮、腹板式锥齿轮、孔板式齿轮、轮辐式齿轮。
第八柜：蜗杆传动
蜗杆传动类型：圆柱蜗杆传动、圆弧面蜗杆传动、阿基米德蜗杆传动。
蜗杆结构：车制式蜗杆、铣制式蜗杆。
蜗轮结构：整体式蜗轮、齿圈式蜗轮、螺栓联接式蜗轮、拼铸式蜗轮。
受力分析：蜗杆传动的受力分析及挂图。
第九柜：滑动轴承
向心滑动轴承：对开式径向滑动轴承、整体式径向滑动轴承、剖分斜滑动轴承、调心式滑动轴承、锥形表面滑动轴承。
推力滑动轴承：空心式、实心式、单环式、多环式。
轴瓦结构：6件。
动压轴承工作情况：展示动压轴承的工作情况。
静压轴承：1件。
第十柜：滚动轴承类型
类型代号表：滚动轴承类型代号表。
滚动轴承类型：10件。
直径代号对比：2件。
轴承工作情况：2件。
滚动轴承结构：7件。
第十一柜：滚动轴承装置设计
轴承装置典型结构：两端固定的支承结构、采用深沟球轴承的两端固定方法、两角接触球轴承组合、一端固定,一端游动支承方案之一、一端固定，一端游动支承方案之二、两端游动的支承结构、圆锥滚子轴承正装组合、圆锥滚子轴承反装组合。
轴承预紧：4件。
轴承内圈轴向固定方法：4件。
轴承外圈轴向固定方法：3件。
第十二柜：联轴器
固定式刚性联轴器：YL型凸缘联轴器、YLD型凸缘联轴器、套筒联轴器、夹壳联轴器。
可移式刚性联轴器：十字滑块联轴器、滚子链联轴器、十字轴式万向联轴器、鼓形齿式联轴器。
弹性联轴器：弹性套柱销联轴器、弹性柱销联轴器、轮胎式联轴器、梅花形弹性联轴器、挠性爪型联轴器、星形弹性联轴器。
第十三柜：离合器
牙嵌离合器：牙嵌离合器、内齿啮合式离合器。
牙嵌图：牙嵌离合器结构图。
摩擦离合器械：单盘摩擦离合器、多盘摩擦离合器、锥形摩擦离合器。
特殊离合器：滚柱式定向离合器、滚珠安全离合器、离心离合器。
第十四柜：轴的分类
轴的类型：光轴、阶梯轴、空心轴、曲轴、钢丝软轴。
轴的零件定位：套筒固定、圆螺母定位、紧定螺钉固定、弹性挡圈定位、锁紧挡圈定位圆、锥形轴端定位、轴端挡圈固定。
结构工艺学：轴肩过渡结构(圆角半径)、轴肩过渡结构(内凹圆角)、轴肩过渡结构(加装隔离环)、砂轮越程槽、螺纹退刀槽。
第十五柜：轴的设计
轴的结构设计：3件。
轴的典型结构：4件。
轴的计算：3图。
第十六柜：弹簧
弹簧类型：12类。
弹簧应用例：5件。
圆柱螺旋弹簧：8件。
其它类型弹簧：4件。
第十七柜：减速器
减速器类型与结构：单级圆柱齿轮减速器、单级圆锥齿轮减速器、单级蜗杆减速器、双级圆柱减速器、圆柱圆锥减速器、蜗杆齿轮减速器。
减速器附件：8件。
第十八柜：润滑与密封
润滑用油杯：8件。
密封应用：1件。
标准密封件：12件。
接触式密封：4件。
非接触式密封：4件。
