智能传感器与检测技术实验台：开启传感技术教学新篇章

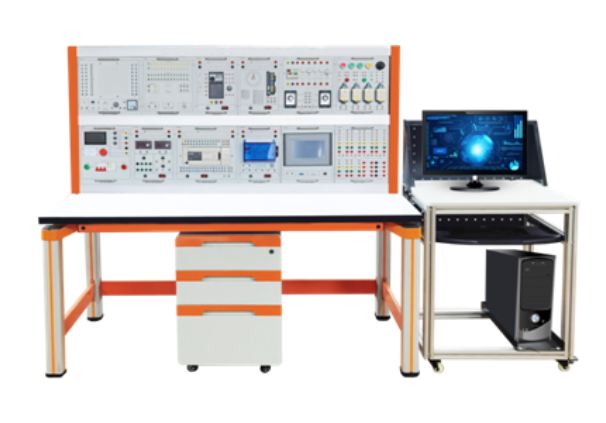

KCYGQ-05C型智能传感器与检测技术实验台

一、产品概述

智能传感器与检测技术实验台是本公司在多年传感器技术教学实训装置生产经验基础上，为满足不同专业类别与层次需求而推出的模块化创新产品。该实验台主要面向各大中专院校的“自动检测技术”“传感器原理与技术”“非电量电测技术”“工业自动化仪表与控制”“机械量电测”等课程实训，为学生提供先进的实践平台（需自备电脑）。

二、产品特点

1. 模块化设计 ：转换电路板采用模块化结构，可根据教学需求灵活选择不同模块，便于随教学大纲更新增加新实训模块，满足教学内容的动态调整需求。

2. 直观教学 ：传感器和转换电路模块正面印有电路原理图，这种直观展示有助于学生快速建立感性认识，提升实训效果，使抽象的电路知识变得形象易懂。

3. 安全便捷 ：一个模块对应一类传感器，实训接线简便，且电源具备自动保护功能，为师生提供安全、高效的实训环境，有效降低操作风险。

4. 优质材质 ：传感器采用进口透明有机玻璃制作，直观展示传感器内部结构与工作原理，便于学生观察与学习，提升教学效果。

三、技术参数

1. 整机尺寸 ：14007001480mm（实训台）+5607001150mm（电脑桌）

2. 整机容量 ：≤1.0KVA

3. 适用电源 ：220VAC±10%（50Hz）

四、产品组成

智能传感器与检测技术实验台由实训桌、实训台架、存储柜、实训挂箱组件、传感器组件等构成，各部件详情如下：

（一）实训桌

1. 台面板采用 E1 级三聚氰胺复面合成板，厚度约 25mm，坚固耐用且美观。

2. 以四个工业铝型材立柱为支撑，立柱端部配备调节脚，方便调节高度；主体结构通过左、右各 2 个 C 字形铝压成型构件联接，台面高度约 750mm，桌面板下设截面尺寸为 40×20mm 的支撑框架，承重不少于 300kg。

3. 立柱采用工业铝型材成型工艺，表面氧化处理，截面尺寸 70×70mm，四面带槽，槽宽约 8mm，端部配有塑料堵头，槽内适用工业铝型材通配螺母及配件。

4. C 字形铝压成型构件为左、右对称件，外形约 160×166×70mm，经压铸成型、机加工、抛丸、喷砂等工艺，表面采用蓝色静电喷涂。

（二）实训台架

采用独立框架式结构设计，框架由上中下左右五根工业铝型材分割为上下两个区域，型材表面光滑无凹槽，便于放置仪表、实训模块等，为实训操作提供充足空间。

（三）存储柜

采用圆弧卷边冷冲压钣金一体成型，封闭式结构，表面静电喷涂，外形尺寸约宽 450x 深 550x 高 705（mm），总重量≥31kg；柜体四边圆弧设计，R=30mm，边框总厚度≤2.5mm；配有承重型卡扣式三节轨，导轨承重≥30kg，抽屉把手采用卡套式钣金卷边工艺，尺寸≥440x45x18mm，抽屉采用联体锁设计，底部配有 4 个 1.5 寸万向带刹车脚轮，方便移动与存储实训器材。

（四）电脑桌

采用钢铝结构，装有 4 只万向轮，配备黑色钢质网孔电脑后靠、键盘托、主机支架，为电脑使用提供舒适、便捷的支撑与放置空间。

（五）单相交流电源模块

1. 提供 220V 交流电源，配备电源保护系统，能对相间过电流及直接短路进行自动保护，设有单相漏电保护器作为实训平台电源总开关，三相输出可通过停止和启动按钮控制。

2. 实训室智慧用电安全控制系统，以 32 位 ARM 为核心，4.3 寸彩色触摸屏为人机交互界面，具备过温、短路、过流等 7 大保护功能，具有一键锁定、故障锁定功能，可通过无线 4G 和有线以太网与手机 APP 和 PC 端云平台通讯，无网络时也可离线独立运行，智能终端还能实时监测三相电压、电流等参数，具备语音播报功能，支持用户刷卡请求开启设备，PC 端授权启动与分时预约。

（六）直流稳压电源 / 信号源模块

提供高稳定的±5V、±15V、±2V～±10V（可调）、±2V～±24V（连续可调）直流稳压电源；低频信号系统源 1Hz-30Hz（可调）；音频信号源 0.4KHz-10KHz；配备差动放大器一组，带有增益、调零电位器，满足多种实验信号需求。

（七）温度控制模块

配备智能温控仪一只，二组温度电源，实现精准温度控制，满足温度传感器等相关实验需求。

（八）测量仪表模块

包含温度表一只；转速 / 频率表一只，带功能切换开关；电压表一只，量程 2V、20V 切换；指针式压力表一只，为实验数据测量提供精准支持。

（九）智能数据采集模块

设计有 8 路模拟量输入接口（4 路电压采集，4 路电流采集），1 路高速脉冲信号输入接口，8 路数字量输入接口，2 路模拟量输出接口（1 路电压采集，1 路电流采集），8 路数字量输出接口；配备智能型温度控制器，可接入 PT100 及热电偶；采集板模块配套上位机软件，实现数据实时采集，设有 PID 调节单元，可实现温度、流量、压力等的 PID 控制，满足智能化数据采集与控制实验需求。

（十）传感器模块

包含电阻传感器电路与霍尔式传感器转换电路、电容式传感器转换电路、光电传感器转换电路、电感式传感器转换电路、温度式传感器转换电路与控制电路、流式传感器转换电路、热电偶、热电阻传感器转换电路、压电式传感器转换电路、光纤传感器转换电路、压力传感器转换电路、超声波传感器转换电路、湿敏传感器转换电路，以及移相器、相敏检波器、低通滤波器、热释电红外传感器转换电路等，涵盖多种类型传感器，满足丰富多样的传感实验需求。

（十一）传感器实训组件

包含电阻式传感器、霍尔式传感器、电容式传感器、电感式传感器、光电式传感器、涡流式传感器、温度式传感器、磁电式传感器、压电式加速度传器、光纤式传感器、压力传感器、超声波传感器、气敏传感器、湿敏传感器、霍尔式转速传感器、E 型热电偶、Rt100 铂电阻、K 型热电偶、铜电阻 Cu50、涡流测速传感器、磁电测转速传感器、热释电红外传感器、光电旋转编码器、光栅传感器等多种传感器，各传感器具有不同量程与精度，为各类传感实验提供精准测量与数据支持。

（十二）实训导线与实训指导书

配备齐全的实训导线，确保实验连接稳定可靠；提供详细的实训指导书，为师生提供实验指导与参考，帮助学生更好地理解和完成实验项目。

五、实训项目

智能传感器与检测技术实验台涵盖丰富多样的实训项目，包括但不限于以下内容：

（一）电阻式传感器实训

1. 电阻式传感器的半桥性能实训

2. 电阻式传感器的全桥性能实训

3. 半桥、全桥性能实训

4. 电阻式传感器的震动实训

5. 电阻式传感器的电子秤实训

（二）电容式传感器实训

1. 变面积式电容传感器特性实训

2. 差动式电容传感器特性实训

3. 电容传感器的震动实训

4. 电容传感器的电子秤实训

（三）差动变压器传感器实训

1. 差动变压器的特性实训

2. 自感式差动变压器的特性实训

3. 差动变压器的震动实训

4. 差动变压器的电子秤实训

（四）光电式传感器实训

1. 光电式传感器的转速测量实训

2. 光电式传感器的旋转方向测量实训

（五）霍尔传感器实训

1. 接近式霍尔传感器实训

2. 霍尔传感器的转速测量实训

（六）涡流传感器实训

1. 涡流传感器的位移特性实训

2. 被测体材质对涡流传感器特性的影响实训

3. 涡流式传感器的震动实训

4. 涡流式传感器的电子工业秤实训

5. 涡流式传感器的转速测量实训

（七）温度传感器实训

1. 温度传感器及温度控制实训（AD590）

2. K 型热电偶的温度控制实训

3. E 型热度电偶的温度控制实训

4. 铂电阻的温度控制实训

5. 铜电阻的温度控制实训

（八）磁电式传感器实训

1. 磁电式传感器的特性实训

2. 磁电式传感器转速测量实训

3. 磁电式传感器的应用实训

（九）压电加速度传感器实训

压电加速度式传感器的特性实训

（十）光纤传感器实训

1. 光纤传感器的位移特性实训

2. 光纤传感器的振动实训

3. 光纤传感器的转速测量实训

（十一）压阻式传感器实训

1. 压阻式转压力传感器的特性实训

2. 压阻式传感器的差压测量

（十二）超声波传感器实训

1. 超声波传感器的位移特性实训

2. 超声波传感器的应用实训

（十三）其他传感器实训

1. 气敏传感器的原理实训

2. 湿度式传感器的原理实训

3. 热释电红外传感器实训 B 型

4. 移相器实训 B 型

5. 相敏检波器实训 B 型

6. 光电编码器测速实训

7. 光栅尺测距实训
