KCPLC-02F型PLC综合实训系统：打造工业自动化人才的摇篮

KCPLC-02K型PLC综合实训系统（西门子1200）

在工业自动化蓬勃发展的当下，PLC（可编程逻辑控制器）作为核心控制单元，其教学与实践对于培养专业人才至关重要。KCPLC-02F型PLC综合实训系统应运而生，为高校和职业院校提供了全面、高效的实训解决方案，助力学生深入理解PLC编程与控制原理。

产品概述

KCPLC-02F型PLC综合实训系统是一款专为PLC教学设计的多功能设备。它集成了多种工业控制功能，实现了资源共享与便捷管理。通过模拟实际工业控制场景，该系统生动地展示了PLC的执行过程，让学生能够直观地验证程序逻辑，从而更好地掌握PLC的实际应用，激发学生的学习热情。

产品采用挂箱式设计，便于实验项目的扩展和用户的二次开发。自推出以来，KCPLC-02F型PLC综合实训系统凭借其合理的设计、强大的功能和简便的操作，获得了教育领域专业人士的广泛认可，成为PLC教学领域的明星产品。

主要设备构成

逻辑控制单元

系统配备了西门子S7-1200可编程控制器套件（1214C），包括集成输入/输出的控制器CPU、模拟输出模块、以太网电缆和数字量输入输出模块等。控制器CPU具备14路数字量输入、10路晶体管输出和2路模拟量输入，供电为直流24V，可编程数据存储区达50KB，能够满足多种复杂的控制需求。模拟输出模块提供1路模拟量输出，支持12BIT +/- 10VDC / 0-20 mA信号。所有I/O口均采用插接和端接两种方式，方便用户进行连接和操作。

数据可视化单元

数据可视化单元采用了西门子KTP700人机界面KTP700BASIC PN，配备7英寸TFT显示屏，支持65536色显示，具备PROFINET接口，可实现与控制器的高效通信。同时，还配备了适用于10/100MBIT/S的非管理型工业以太网交换机，确保数据传输的稳定性和可靠性。所有I/O口同样采用插接和端接两种方式，方便用户进行数据采集和监控。

创意搭建控制对象

为了满足学员从单个对象控制到简单控制系统搭建的实践需求，系统提供了一套包含多个传感器/执行器单件的创意搭建控制对象。其中包括工业级大电流固态继电器、温度加热器、直流风扇、封闭空间、急停开关、按钮开关、指示灯等组件，所有I/O口均采用插接和端接两种方式，为学生提供了丰富的实验素材和实践机会。

逻辑编程控制对象

逻辑编程控制对象包含信号模拟器件，能够提供真实的模拟量信号和开关量信号，模拟工业现场的设备运行状态。通过模拟三层电梯、自动售货机、机械手等典型控制对象，学生可以更好地理解PLC的逻辑控制原理和编程方法。指示灯采用贴片双色LED，面板采用3D立体彩色搭配设计，使模拟对象更加直观立体，开关采用自复位兼自锁一体设计，使实训更加灵活实用。

运动控制对象与变频控制对象

运动控制对象提供了一套伺服电机和伺服驱动器，支持多种通讯方式，具备位置控制、速度控制和转矩控制功能。同时，还配备了直线轴承、丝杠、光杆、按钮开关和传感器等组件，为学生提供了运动控制的实践平台。变频控制对象则提供了西门子变频器G120C和三相异步电机，支持多种输入输出方式，可实现对电机的精确控制。

气动控制对象

气动控制对象配置了SMC电磁阀、气缸、气泵和传感器等组件，能够模拟气动系统的运行过程，帮助学生掌握气动控制的基本原理和应用。系统由铝合金底板、I/O接线端子、过滤调压组件、电磁阀、旋转气缸、双杆气缸、单杆型活塞气缸、气动手指和支架组件构成，工作压力为0.4～0.6Mpa，电源为DC24V，信号输入和输出均为24V数字开关量。

产品平台与智能电源管理系统

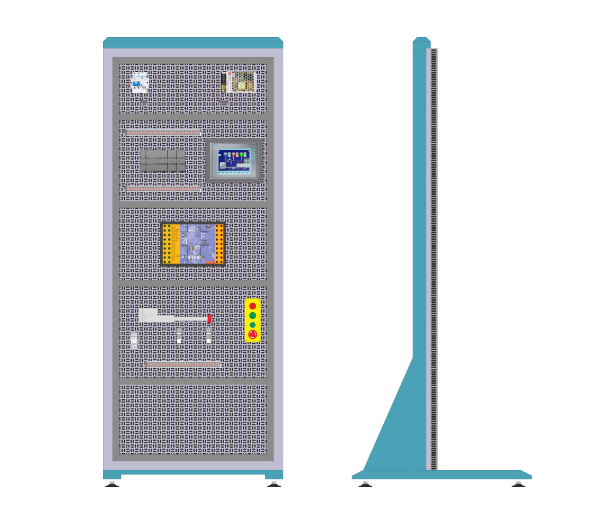

产品平台采用网孔式标准控制屏（台式）设计，尺寸为H1800W800D800，配套电脑桌，为学生提供了稳定可靠的实验环境。智能电源管理系统则具备过温、短路、过流、过压、欠压、失压、功率限定等7大保护功能，确保实验过程的安全性。同时，该系统还支持无线4G和有线以太网通讯，可与手机APP和PC端云平台进行数据交互，方便教师进行远程监控和管理。

可实训项目

KCPLC-02F型PLC综合实训系统涵盖了丰富的实训项目，包括PLC的基本指令练习、模拟量数据处理、红绿灯控制、冲压机控制、流水灯控制、自动售货机控制、机械手控制、天塔之光控制、洗衣机控制、自动门控制、三层电梯控制、四路抢答器控制、音乐喷泉控制、轧钢机控制、邮件分拣控制、物料分拣控制、多级传输带控制等。此外，还提供了触摸屏的基本画面编辑、通讯参数设置、上下载程序、交通灯控制等实训项目，以及PLC与触摸屏、变频器、伺服电机之间的通讯控制和脉冲控制等高级实训内容。

总结

KCPLC-02F型PLC综合实训系统是一款集教学、实践、创新于一体的先进设备，为PLC教育领域注入了新的活力。它不仅满足了学生对PLC学习的需求，还为院校提供了高效便捷的教学平台，是自动化专业教学不可或缺的重要工具。通过该系统，学生可以全面掌握PLC的编程方法、控制原理和应用技巧，为未来的职业生涯打下坚实的基础。
