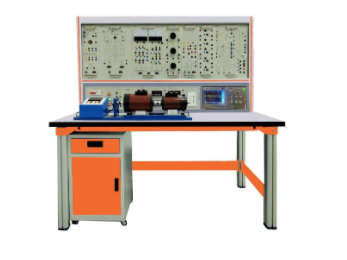

电力电子运动控制及电机控制实验装置

一、产品概述

电力电子运动控制及电机控制实验装置依据高等院校最新统编教材《电力拖动自动控制系统》（第三版）(上海大学陈伯时编著)、《电力电子技术》(第五版)(西安交通大学王兆安编著)等实验大纲的要求精心设计而成。它适用于高等院校“电力电子技术”“直流调速”“交流调速”“电机控制”“电力拖动自动控制系统”及“控制理论”等专业课程的实验教学，为教师和研究生提供良好的实验条件。

二、装置特点

1. 综合性强：涵盖电力电子、半导体变流、交直流调速、交流变频、电机控制、控制理论等实验项目。

2. 适应性强：满足不同学校的实验教学需求，实验深度和广度可灵活调整，组件式结构便于功能扩展。

3. 整套性强：从专用电源、电机到实验连接导线等配套齐全，紧密贴合实验需求。

4. 直观性强：各实验挂件采用分隔结构，组件面板示意清晰，操作和维护方便。

5. 科学性强：占地面积小，节约空间和投资；小电机设计模拟中小型电机特性，节能且低噪。

6. 开放性强：控制屏供电隔离，配备漏电保护装置，确保安全；电源输出设有监控和短路保护，保障实验开放性。

7. 先进性强：在保留晶闸管实验的基础上，加入新器件的特性和应用实验，紧跟时代步伐。

三、技术性能

• 输入电源：三相四线（或三相五线）～380V±10% 50Hz

• 工作环境：温度-10℃～+40℃，相对湿度＜85%(25℃)，海拔＜4000m

• 装置容量：＜1.5KVA

• 外形尺寸：180×70×160cm³

四、基本装备及功能

（一）DK01电源控制屏

1. 交流电源：提供三相0～450V可调交流电源及单相0～250V可调电源，配备过流保护和指针式交流电压表。

2. 高压直流电源：提供220V励磁电源及0～250V可调稳压电枢电源，内设过载保护。

3. 人身安全保护体系：包括隔离变压器、漏电保护器和全封闭结构的实验连接线及插座。

（二）DK02实验桌

采用铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，配备抽屉和柜门，便于存储工具和资料。

（三）DQ03-1固定电机导轨及测速系统

包括1024线欧姆龙光电测速系统和固定电机导轨，确保电机连接可靠，运行噪声小。

（四）电机组件

• DQ07-1直流复励发电机

• DQ09直流并励电动机

• DQ11三相线绕式异步电动机

（五）测量与控制组件

• 智能交流电压表

• 智能交流电流表

• 直流数字电压、电流表

• 功率器件驱动与保护电路

• 单相交直交变频原理

• 双闭环H桥DC/DC变换PWM直流脉宽调速系统

（六）实验连接线及配件

配备高可靠护套结构手枪插连接线，确保实验安全与操作便捷。

五、实验项目

（一）电力电子技术（晶闸管部分）

涵盖单结晶体管触发电路、正弦波同步移相触发电路、锯齿波同步移相触发电路、西门子TCA785集成触发电路等多种晶闸管相关实验。

（二）电力电子技术（器件特性与驱动保护部分）

包括单向晶闸管、功率场效应管、功率晶体管、绝缘双极性晶体管的特性和驱动保护电路实验。

（三）电力电子技术（全控型器件典型线路部分）

研究直流斩波电路、SPWM单相交直交变频电路、半桥型稳压电源等性能。

（四）直流调速实验

探究晶闸管直流调速单元调试、不可逆单闭环直流调速系统、转速电流双闭环晶闸管不可逆直流调速系统等。

（五）交流电机调速系统实验

完成双闭环三相绕线异步电机调压调速系统、串极调速系统实验。

（六）电力电子透明元件盒创新实训

提供单相半波不控整流、单相全桥不控整流、三相晶闸管触发电路等实训项目。

（七）电机与变压器教学仿真软件实验

包括功率电机、控制电机、信号电机、变压器及电力拖动3D仿真教学实训。

六、配置清单
