智能电力及电机控制实训装置：KCDLB-15型全面解析

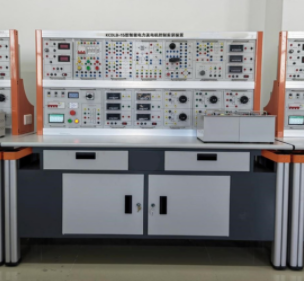

KCDLB-15型智能电力及电机控制实训装置

一、产品概述

KCDLB-15型智能电力及电机控制实训装置专为职业教育设计，满足自动化与机电一体化专业教学需求。它涵盖电力拖动系统动力学、交流直流电动机拖动、低压电器及继电器控制系统设计等内容，适用于《电机及拖动基础》《工厂继电器接触控制》《变频调速技术》等课程的技能训练。

二、装置特点

1. 灵活挂件结构：采用挂件式设计，支持灵活搭配与功能扩展，便于二次开发。

2. 全面组件配置：由电源控制屏、实验桌、实验组件、电机、电机导轨及导线组成，提供完整实验环境。

3. 丰富实验内容：覆盖电机学试验及电机拖动控制项目，兼顾理论知识与操作技能培养。

三、技术性能

• 输入电源：三相四线（或三相五线）～380V±10% 50Hz

• 工作环境：温度-10℃～+40℃，相对湿度＜85%(25℃)，海拔＜4000m

• 装置容量：≤1.5kVA

• 重量：250kg

• 外形尺寸：1600mm×700mm×1400mm

四、基本配置及功能

（一）实训桌

1. 稳固支撑结构：采用工业铝型材立柱，配备调节脚，确保稳定；C字形铝构件联接，形成坚固框架。

2. 高密度层压板桌面：25mm麻灰色桌面，提高绝缘等级。

3. 储物柜设计：封闭式结构，含双门柜、抽屉、键盘抽屉和主机储藏柜，满足存储需求。

（二）电源及实训挂箱

1. 交流电源挂箱：提供0～450V可调交流电源及0～250V单相电源，配备过流保护与智能电源管理系统，支持多种通信模式。

2. 高压直流电源挂箱：提供220V励磁电源及0～250V可调电枢电源，具备短路保护。

3. 继电接触控制系列挂箱：包含多种电器元件，如接触器、热继电器、时间继电器等，均配备工作状态指示。

4. 智能仪表挂箱系列：配备高精度智能电流表、电压表及电能分析仪，支持数字化显示与上位机通讯。

5. 可调电阻器挂箱：提供多组电阻，支持多种连接方式，满足不同实验需求。

（三）电机组件

• 直流并励电动机：DC220V、185W、1500RPM

• 校正直流测功机：DC220V、355W、1500RPM

• 三相鼠笼异步电动机：AC380V/△、180W、1420RPM

• 三相线绕式异步电动机：AC220V/Y、120W、1380RPM

• 附加三相鼠笼异步电动机：AC380V/Y

（四）实验连接线及配件

配备高可靠护套结构手枪插连接线，强弱电分类设计，确保实验安全与操作便捷。

五、实验项目

（一）电机基础实验

涵盖直流他励电动机与三相鼠笼式异步电动机的认识、空载、堵转及工作特性实验。

（二）电机拖动部分

包括直流他励电动机的多种拖动实验，探究不同制动方式下的机械特性。

（三）三相异步电动机拖动实验

研究三相异步电动机的机械特性及不同制动方法。

（四）继电接触控制与电力拖动实验

涉及多种控制线路实验，如点动自锁、正反转、顺序控制、降压起动、能耗制动、反接制动及工作台循环控制等。

六、设备清单列表
