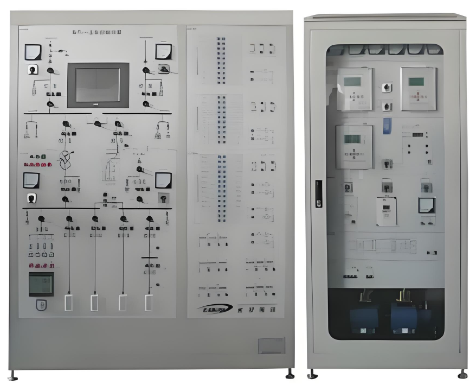

模拟电厂供配电实验系统

模拟电厂供配电实验系统

产品功能简介：

模拟电厂供配电实验系统是一种多功能实验平台，专为工厂供配电技术实验、职业培训以及相关课程实验设计。它广泛应用于“工厂供电”“供配电技术”“电力系统继电保护”等课程的教学，同时也适用于工厂供配电技术的职业培训和上岗培训。

一、模拟电厂供配电实验系统主要技术特点

1. 高性能电工仪表
   本系统配置的电工仪表为公司自主研发，具备超强过载能力。交流电流表内阻≤0.01Ω，频率响应可达20kHz，支持真有效值测量。直流电流表和电压表具备极性接反报警提示功能，误接入交流电源也不会损坏，且具有过载自动报警记录和读数锁存功能。

2. 微机变压器保护测控装置
   配置的微机变压器保护测控装置具备多种保护功能，包括差动速断、比率差动、零序电压保护、负序过流保护、TA断线TV断线等20种保护功能，并支持遥测、遥信、遥控功能。

3. 四重安全保障

• 第一重保护：外壳接地，符合I类电器和低压电器1级安全保护标准。

• 第二重保护：采用高速切断、高灵敏漏电保护开关，漏电电流小于30mA时可在0.1秒内断电，符合IEC755和GB6829标准。

• 第三重保护：实验台桌面采用高绝缘、高强度、耐高温的高密度板。

• 第四重保护：采用高绝缘强电安全型插座及带绝缘护套的高强度实验导线，确保学生在实验中不接触带电部分。
  这四重保护措施确保了实验装置的高度安全性，为开放式实验教学模式提供了全方位保障。

4. 模块化设计
   系统采用模块单元化结构，维修和更换模块极为方便，扩充实验内容也十分便捷。

5. 多样化的电源配置
   提供三相、单相固定电源，三相、单相可调电源以及直流可调电源，充分满足不同实验需求。

6. 三相交流电源保护单元
   增加了急停装置，进一步提升安全性，确保实验的全开放模式顺利进行。

7. 高精度三相交流电发生器
   配置了三相交流电发生器，取代了传统笨重的移相器，提高实验精度，操作更加便捷。

8. 电子考评系统
   配置了电子考评系统，可对学员的排故成绩进行客观评估，提升培训效果。

二、模拟电厂供配电实验系统实验项目

（一）供配电系统常用继电器特性测试实验

根据教员要求，学生自行设计测试电路，完成接线、实验操作，并整理实验报告。实验项目包括：

1. 电流继电器的特性测试

2. 电压继电器的特性测试

3. 时间继电器的特性测试

4. 中间继电器的特性测试

5. 信号继电器的特性测试

6. 差动继电器的特性测试

（二）供配电系统常用低压电器特性测试实验

学生根据要求自行设计测试电路，完成实验操作，并整理实验报告。实验项目包括：

1. 交流接触器动作值检验及触头联锁关系测试

2. 断路器解脱扣特性曲线测试

3. 单相及三相漏电保护电路原理及测试

4. 自恢复熔断器的工作原理及测试

5. 电流互感器特性测试

6. 电压互感器特性测试

（三）供配电系统继电保护电路实验

学生根据要求自行设计断电保护电路，完成接线、实验操作，并整理实验报告。实验项目包括：

1. 供电线路的定时限过电流保护实验

2. 供电线路的反时限过电流保护实验

3. 供电线路的电流速断实验

4. 供电线路低电压起动过电流保护及过负荷保护实验

（四）供配电系统的二次回路与自动装置实验

学生根据要求自行设计二次回路与自动装置电路，完成实验操作，并整理实验报告。实验项目包括：

1. 工厂三级保护实验

2. 供配电系统三相一次重合闸实验

3. 单侧电源辐射式线路三段式电流保护实验

4. 电压闭锁过电流保护实验

5. 过电流保护与自动重合闸实验

6. 使用“前加速”和“后加速”方法提升继电保护性能的实验

7. 三相变压器特性、同名端判别及运行实验

8. 电流互感器常见接线方案用于电流测量和过电流保护实验

9. 电压互感器常见接线方案用于电压测量及相对地短路保护实验
