电力自动化综合实训考核台

电力自动化综合实训考核台

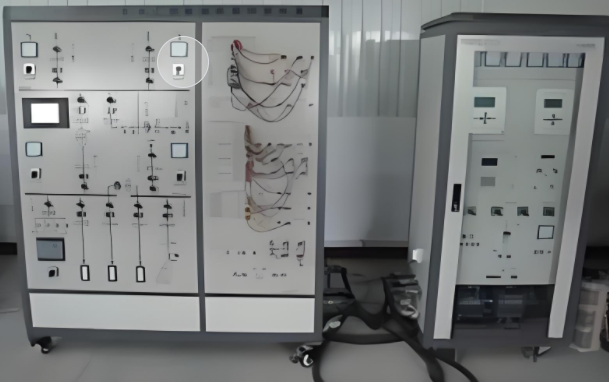

一、电力自动化综合实训考核台简介

随着电力系统的规模不断扩大和发电设备容量的增加，系统运行方式的变化日益频繁。为了确保电力系统的安全、经济运行以及电能质量的稳定，电力系统对自动控制技术的依赖程度越来越高。这种需求推动了电力系统自动控制技术的持续发展。

电力自动化综合实训考核台是根据高职高专相关教材，如《电力系统自动化装置》《发电厂及变电站电气设备》《发电厂及变电站二次回路》等，并结合工业现场的实际应用而设计的。它适用于发电、供电和电力自动化等相关专业的实训教学，同时也为从事继电保护、二次回路设计、安装和运行的工程技术人员及技术工人提供了重要的参考工具。

二、电力自动化综合实训考核台的特点

1. 实物化设计：采用大容量发电机组作为实训考核的核心对象，使学生能够接触到真实的电力设备，增强对实际操作的理解。

2. 实操性强：注重培养学生的动手能力，通过实际操作帮助学生更好地掌握电力系统的自动化控制技术。

三、电力自动化综合实训考核台技术参数

1. 额定电压：三相五线～380V±10%，50Hz

2. 额定容量：小于5kVA

3. 工作环境：

• 温度范围：-10℃～+40℃

• 相对湿度：小于85%（25℃）

• 海拔高度：小于4000米

四、电力自动化综合实训考核台实训项目

（一）发电机组与互感器实训项目

1. 发电机组接线与调试：学习发电机组的基本接线方法，并掌握调试技巧。

2. 电压互感器接线和调试：掌握电压互感器的接线方式及其调试要点。

3. 电流互感器接线和调试：了解电流互感器的接线与调试方法。

（二）自动装置实训项目（励磁部分）

1. 不同α角（控制角）对应的励磁电压波形观测：研究不同控制角下的励磁电压波形变化。

2. 典型方式下的同步发电机起励：学习同步发电机的起励操作。

3. 励磁调节器控制方式及其相互切换：掌握励磁调节器的不同控制方式及其切换方法。

4. 跳灭磁开关灭磁和逆变灭磁：了解灭磁操作的两种方式。

5. 伏赫限制：学习伏赫限制的原理与应用。

6. 欠励限制：掌握欠励限制的设置与作用。

7. 同步发电机强励：研究同步发电机的强励功能。

8. 无功调差：了解无功调差的原理与应用。

9. 过励磁限制：学习过励磁限制的设置与作用。

（三）自动装置实训项目（同期部分）

1. 自动准同期条件测试：掌握自动准同期的条件与测试方法。

2. 线性整步电压形成（相敏环节）测试：研究线性整步电压的形成过程。

3. 压差、频差和相差闭锁与整定：学习压差、频差和相差的闭锁与整定方法。

4. 导前时间整定及测量方法：掌握导前时间的整定与测量技巧。

5. 手动准同期并网：学习手动准同期并网的操作流程。

6. 半自动准同期并网：研究半自动准同期并网的操作方法。
