装表接电工实训系统

装表接电工实训系统

1. 装表接电工实训系统简介

装表接电工实训系统是根据装表接电工工种的实际要求精心设计的，提供了丰富的实训资源。学生可以在该系统上完成高压计量接线和低压计量接线，并且能够进行带电检查。这套系统适用于工厂供配电、电气技术等专业的相关课程实训考核，同时也非常适合电力行业从事计量、装表、抄表工作的人员进行培训。

2. 装表接电工实训系统特点

（1）学生通过安装接线及调试过程，能够全方位熟悉不同供电方式下的装表接电方法和步骤。

（2）采用准实物化设计，让学生在实际操作中掌握装表接电的方法和步骤。

（3）以直观的教学形式对学生进行专业技能实训，具备装表接线方便、布线简单、实践教学系统性强、性价比高、维护方便等优点。

（4）布线自主灵活：装置采用经典的网孔板结构，学生可以自主、灵活地安排元器件布局，并进行布线设计。

（5）资源丰富：装置配备了电源、表计、开关、感性负荷、阻性负荷等，方便学生对元器件进行检测和接线。

（6）保护完善：装置带有过流保护、漏电保护、过压保护，确保实训过程的安全性。

3. 装表接电工实训系统性能参数

（1）输入电源：三相五线制380V±10% 50Hz。

（2）输出电源：

• 三相四线380V±10% 10A 50Hz。

• 单相交流220V±10% 10A 50Hz。

4. 装表接电工实训系统组成

4.1 实训桌

采用铁质双层亚光密纹喷塑结构，桌面为防火耐磨高密度板，结构坚固，外形为长方体封闭式结构，造型美观大方。实训桌设有抽屉和储物柜，方便存放各种配件。底部装有四个万向移动轮，其中两个带脚刹，便于移动或固定。

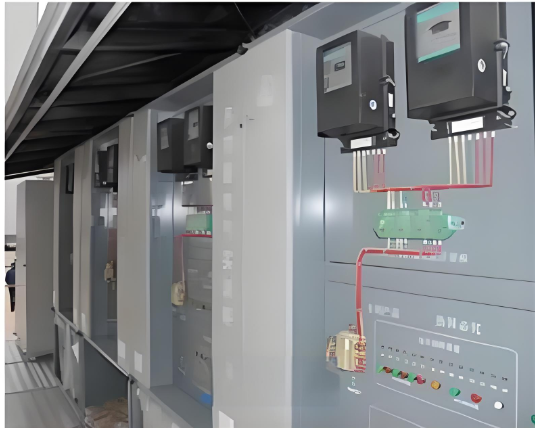

4.2 屏体

屏体由网孔板和铝制型材构建，提供电流互感器、电压互感器、塑壳断路器、微型断路器、各式电能表等实训元件，满足多样化的实训需求。

5. 装表接电工实训系统实训内容

（1）电流互感器的极性检查。

（2）电压互感器的极性检查。

（3）三相四线有功电能表接线。

（4）三相无功电能计量接线。

（5）单相电能表接线。

（6）电能表联合接线。

（7）单相普通电子式电能表接线。

（8）电子式多功能电能表接线。

（9）不同要求下的高压电能计量装置的配置。

（10）不同要求下的高压电能计量装置的安装。

（11）不同要求下的高压电能计量装置的接线。

（12）不同要求下的低压电能计量装置的配置。

（13）不同要求下的低压电能计量装置的安装。

（14）不同要求下的低压电能计量装置的接线。

（15）低压电能表和互感器特殊接线。

（16）电能计量装置接线后的停电检查。

（17）电能计量装置接线后的带电检查。

（18）远程抄表系统的安装与调试。
