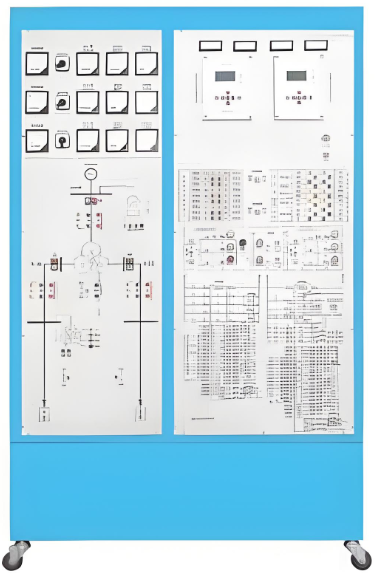

电力系统微机变压器保护实验装置
电力系统微机变压器保护实验装置是依据《电力系统继电保护》《电力工程》《电力自动化》《电力系统微机保护》等课程教学大纲，并结合实际生产需求与发展趋势精心研发的微机线路保护实验设备。借助该实验装置，学生能够深入理解电力系统微机变压器保护的原理，熟练掌握保护接线及整定试验的方法。该装置设计精巧，结构紧凑，整体性良好，保护功能完备，集保护、测量、控制、监测、通讯等多种功能于一身。它不仅适用于电力、电气、自动化等专业的变压器保护教学实验，还能让学生熟悉电力通讯规约，掌握多种编程软件及硬件和软件平台。此外，本装置还配备了RS-485/Modbus-RTU通信接口以及上位机监控软件，进一步拓展了其应用范围。
一、电力系统微机变压器保护实验装置的安全保护体系
总电源采用三相钥匙开关进行控制，并配备三相带灯熔断器，用于断相指示，确保电力系统微机变压器保护实验装置在使用过程中的安全性。
控制屏电源通过接触器，利用起、停按钮进行控制，操作简便且安全可靠。
屏上安装了电压型漏电保护装置和电流型漏电保护装置，一旦控制屏内外或强电输出出现漏电现象，装置将立即发出警报并切断总电源，全方位保障实验安全。
三相调压器的原边和副边均设置了过流保护装置，当发生相间、线间过电流或直接短路时，装置能够自动启动保护功能，有效避免设备损坏。
设有定时器兼报警记录仪（服务管理器），可对违规使用的次数进行记录，为学生实验技能的考核提供统一标准，便于教学管理和学生能力评估。
二、电力系统微机变压器保护实验装置实验项目
系统正常运行及不平衡电流测量实验，帮助学生了解电力系统微机变压器保护实验装置在正常状态下的电流分布情况。
模拟变压器瓦斯保护实验，通过模拟实际故障场景，让学生熟悉瓦斯保护的原理和动作过程。
变压器的电流速断保护实验，使学生掌握电流速断保护的设置和动作特性。
微机变压器纵差动保护整定实验，通过实际操作，让学生了解纵差动保护的整定方法和重要性。
变压器的二次谐波制动实验，研究二次谐波制动对变压器保护的影响。
变压器差动速断保护实验，进一步加深学生对差动速断保护的理解。
三绕组变压器差动保护实验，针对三绕组变压器的特殊结构，开展差动保护实验。
Y/Y-12双绕组变压器差动保护实验，研究Y/Y-12接线方式下的差动保护特性。
Y/△-11双绕组变压器差动保护实验，探索Y/△-11接线方式的差动保护特点。
对比率制动特性的研究实验，分析比率制动特性在变压器保护中的应用。
双绕组变压器的过电流保护实验，掌握双绕组变压器过电流保护的设置和动作条件。
三绕组变压器的过电流保护实验，研究三绕组变压器过电流保护的特点和应用。
变压器低电压起动过电流保护实验，了解低电压起动过电流保护的原理和作用。
变压器复合电压起动过电流保护实验，研究复合电压起动过电流保护的特性。
中性点直接接地运行变压器零序保护实验，针对中性点直接接地系统的零序保护进行实验研究。
部分中性点接地运行变压器零序保护实验，探讨部分中性点接地系统的零序保护特点。
双绕组变压器的过负荷保护实验，研究双绕组变压器过负荷保护的设置和动作特性。
三绕组变压器的过负荷保护实验，分析三绕组变压器过负荷保护的应用。
Y/△-11双绕组变压器过电流保护实验——由学生自行设计考核，培养学生的自主设计和分析能力。
Y/△-11双绕组变压器过负荷保护实验——由学生自行设计考核，进一步提升学生的实践能力和创新思维。
双绕组变压器保护综合实验——由学生自行设计考核，综合运用所学知识，解决实际问题。
三绕组变压器保护综合实验——由学生自行设计考核，提高学生的综合应用能力和团队协作精神。
遥测、遥控、遥信实验，通过该实验，让学生熟悉电力系统微机变压器保护实验装置的远程控制和监测功能，拓展学生的知识面和实践能力。
