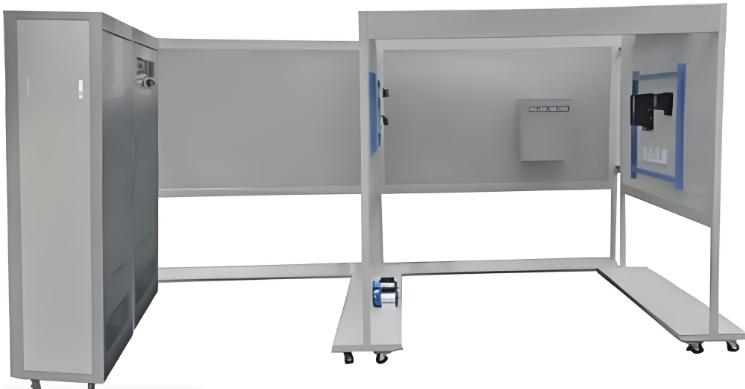

电气动力设备安装调试技能实训装置

电气动力设备安装调试技能实训装置

一、电气动力设备安装调试技能实训装置概述

电气动力设备安装调试技能实训装置是根据国家职业资格培训教材《电气设备安装工》的技能培训要求研发的专业实训设备。该装置能够满足《电气设备安装工（初级）》和《电气设备安装工（中级）》的实训需求，是职业院校、技工学校及培训中心进行电气设备安装工技能培训的理想选择，同时也是初级和中级电气设备安装工技能考核的鉴定设备。

二、电气动力设备安装调试技能实训装置的核心特点

电气动力设备安装调试技能实训装置以建筑模型为基础，涵盖电缆敷设、变压器安装、配电箱接线、电动机安装等多项实训内容。其模块化设计使得各部分既可独立操作，也可组合成完整的系统进行综合实训，具体特点如下：

电缆线路施工模块：采用角钢挑架模拟真实电缆施工环境，支持低压电缆终端及中间接头的制作实训。

变压器安装模块：配备小型干式电力变压器，用于接线、安装及核相测试等操作。

断路器安装模块：通过小型断路器模拟现场少油断路器的安装与调试。

三、电气动力设备安装调试技能实训装置的技术参数

输入电压：三相四线制，380V±10%，50Hz。

工作环境：温度范围-5℃～+40℃，相对湿度＜85%（25℃），海拔＜4000米。

装置容量：＜6KVA。

四、电气动力设备安装调试技能实训装置的配置清单

1. 电源与电气设备

电源部分：三相四线380V市电经漏电保护器和总开关接入，通过接触器控制启停，配备三只指针式交流电压表，实时监测三相电源线电压。

电缆敷设材料：提供1KV低压电缆线、户外型电缆终端附件和室内型电缆终端附件，支持电缆敷设与终端制作实训。

变压器设备：配备一台5KVA干式变压器，用于变压器安装与接线实训。

配电箱与布线材料：包括小型配电箱、线管、弯头及接线端子，支持二次接线与布线操作。

电动机设备：配备350W直流电机和1.1KW三相鼠笼式异步电动机各一台，用于电机安装与调试实训。

低压电器：包括断路器、熔断器、交流接触器、热继电器、按钮等，用于电动机控制线路的安装与调试。

2. 仪器仪表与工具

仪器仪表：钳形电流表、500V等级兆欧表、数字万用表等。

工具套装：包括剥线钳、尖嘴钳、螺丝刀、斜口钳、电工刀、钢锯、电烙铁、卷尺等常用电工工具。

五、电气动力设备安装调试技能实训装置的实训项目

（一）电缆线路施工实训

电缆的耐压测试和绝缘检测。

电缆支架的安装与调试。

电缆的敷设与固定。

电缆户外终端与户内终端的制作。

（二）变配电设备安装实训

变压器的安装与接线。

变压器的检测与调试。

配电箱的安装与接线。

断路器的安装与调试。

电气二次接线与线管敷设。

（三）电动机安装实训

电动机的绝缘测试与就位安装。

电机首末端的判别与接线。

电机机组的安装与调试。

电机控制回路元器件的安装与运行测试。

六、电气动力设备安装调试技能实训装置的应用价值

电气动力设备安装调试技能实训装置是职业院校电气专业教学的必备设备，能够全面提升学员的实践操作能力。通过模拟真实的电气动力设备安装场景，学员可以熟练掌握电缆敷设、变压器安装、配电箱接线、电动机调试等核心技能，为未来的职业发展奠定坚实基础。
