高级内线安装工实训装置

高级内线安装工实训装置

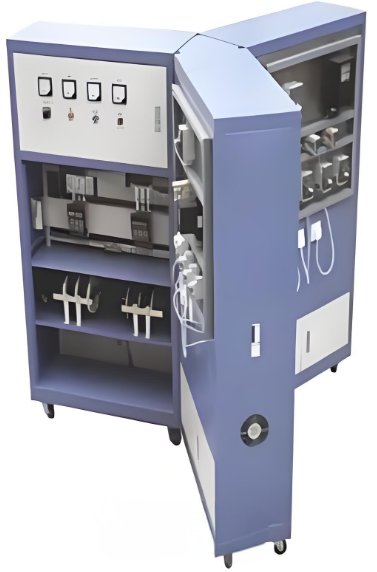

一、高级内线安装工实训装置简介

高级内线安装工实训装置是严格按照劳动和社会保障部职业/工种资格（标准）中《内线安装工》高级考核要求进行精心设计的。该装置功能丰富多样，能够全面开展多种技能训练。主要涉及电动机、低压配电装置、接户进户和量电装置、常用机械电气部分的精准安装，同时还具备对室内用电设备的故障进行深入分析与处理，以及动力机械电气部分故障排查的能力。它不仅是职业院校相关专业人员提升岗位技能的重要工具，也为各级部门开展技能培训以及职业技能鉴定中心进行相关工种的鉴定考核，提供了有力的实践支撑。

二、高级内线安装工实训装置特点

• 高度仿真，贴近实际：实训装置在元件布置和开关操作方面，都紧密参照实际工程案例，致力于为各专业岗位打造出高度真实的实训环境，让使用者仿佛置身于真实的工作场景中，有效提升实践技能。

• 模块化设计，灵活多变：整个装置的各个实训内容均采用模块化设计思路，每个模块既相互独立，又彼此关联。这种设计便于教学安排，学员也能根据自身需求进行自主学习，还能依据不同的教学目标和实践需求，灵活组合与调整各个模块。

三、高级内线安装工实训装置技术指标

• 电源输入规格：可支持AC380V±10%、50HZ的电源输入，能很好地适配大多数常见的供电环境，确保装置稳定运行。

• 工作环境要求：在温度处于－10℃～+50℃、相对湿度＜85%（25℃）且海拔＜4000M的环境下，该装置依然能够稳定可靠地工作，展现出较强的环境适应性。

• 装置容量：装置整体容量小于1.5KVA，在保障各项功能正常运行的同时，有效控制了能耗，实现节能与实用的平衡。

• 外形尺寸：装置的外形尺寸为1800mm×1700mm×500mm，这一尺寸设计既保证了装置放置的便利性，又为学员提供了充足的操作空间，便于开展各类实训操作。

四、高级内线安装工实训装置实训项目

单项操作实训

• 低压配电屏一次设备安装与调试：重点训练学员对低压配电屏一次设备的安装技巧以及调试方法，使其熟练掌握这一关键设备的操作流程。

• 磁力起动器安装与调试：帮助学员深入学习磁力起动器的安装步骤和调试要点，了解其在电力控制中的重要作用及实际应用。

多项操作实训

• 单回路动力箱安装与调试：通过实际操作，让学员掌握单回路动力箱的安装工艺和调试方法，提升其在动力配电方面的实践能力。

• 交流接触器可逆控制操作箱安装调试：指导学员完成交流接触器可逆控制操作箱的安装与调试，熟悉电气控制箱的搭建与运行原理。

• 二次回路操作箱接线安装和调试：着重培养学员二次回路操作箱的接线技能以及安装调试能力，强化其对电气系统二次回路的理解。

• 具有运行位置指示单回路动力控制箱安装和调试：让学员掌握带有运行位置指示的单回路动力控制箱的安装与调试，提升其对复杂动力控制设备的操作水平。

• 具有运行位置指示式异步电动机操作箱安装和调试：训练学员对具有运行位置指示的异步电动机操作箱的安装与调试，深入了解异步电动机的控制原理与操作方法。

• 动力控制箱内保护、控制、测量设备安装和调试：培养学员在动力控制箱内安装和调试保护、控制、测量设备的能力，使其全面掌握动力控制箱的内部构造与运行机制。

• 具有过流保护的动力控制箱设备安装和调试：通过对具有过流保护的动力控制箱设备的安装与调试，让学员了解过流保护的原理及在动力控制箱中的应用。

• 室内配电故障处理：模拟各种室内配电故障场景，锻炼学员分析和解决实际问题的能力，提升其故障排查与修复技能。

• 简单动力控制箱故障处理：针对简单动力控制箱可能出现的故障，进行分析与处理训练，提高学员应对常见动力控制箱故障的能力。

• 三相异步电动机安装起动：指导学员进行三相异步电动机的安装与起动操作，使其掌握三相异步电动机的基本安装与启动方法。

综合操作实训

• 便携式配电箱制作安装和调试：要求学员综合运用所学知识和技能，完成便携式配电箱的制作、安装与调试，全面锻炼其综合实践能力和创新思维。
