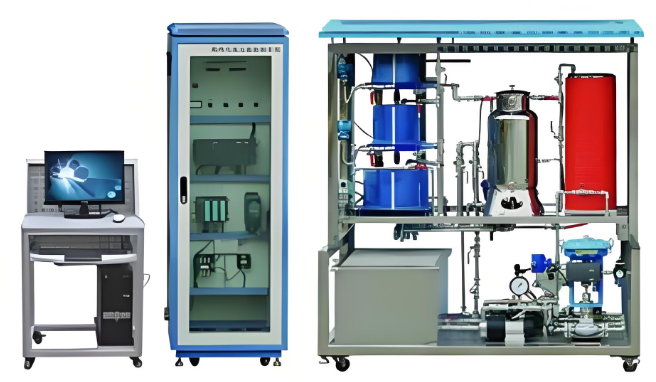

现场总线高级过程控制对象系统实验装置

现场总线高级过程控制对象系统实验装置

一、现场总线高级过程控制对象系统实验装置结构解析

1. 智能液位监测模块

• 下水箱配备总线型压力传感器，支持直接通信接口，无需额外供电。

• 采用工业级总线供电技术，实现数据与电源一体化传输。

2. 流量检测与控制单元

• 调节阀支路采用集成式电磁流量计，集检测与变送功能于一体。

• 支持高精度流量测量，适用于多种工业场景。

3. 气动调节阀组

• 高精度控制（±0.5%精度）。

• 体积小巧，推力大，耗气量低。

• 支持自动零点校正，操作便捷。

• 采用总线型气动调节阀，具备以下优势：

• 由CPU直接发送数字信号控制阀门开度，实现精准调节。

4. 变频驱动系统

• 配备总线型变频器，支持单相AC220V输入，三相AC220V输出。

• 集成通信模块，实现远程控制与参数调节。

5. 气源供应单元

• 采用无油静音空压机，配备气量自动调节系统。

• 为气动调节阀提供稳定气源，确保系统可靠运行。

二、现场总线高级过程控制对象系统实验装置核心特点

1. 混合检测架构

• 集成传统检测装置与总线型检测设备，满足多样化实验需求。

2. 全参数覆盖

• 支持液位、压力、流量、温度等工业过程核心参数的精确控制。

3. 工业级真实性

• 所有控制组件均来源于工业现场，确保实验的真实性与实用性。

4. 多样化执行机构

• 包含气动调节阀、变频器、可控硅移相调压装置等多种执行器。

• 支持设定值阶跃扰动及手动扰动模拟，满足复杂控制需求。

5. 多回路调节功能

• 单个被调参数可通过不同动力源、执行器及工艺管路演变为多种调节回路。

• 便于对比分析不同控制方案的优劣。

6. 耦合控制与解耦实验

• 支持多变量耦合控制实验，满足工业实际需求。

• 提供解耦实验功能，优化系统控制性能。

7. 进阶实验支持

• 支持从单变量到多变量控制系统的实验研究。

• 可开展复杂过程控制系统的实验验证。

8. 全数字化通道

• 实现从现场检测到上位机监控的全数字通信。

• 支持工业物联网与智能工厂的模拟实验。
