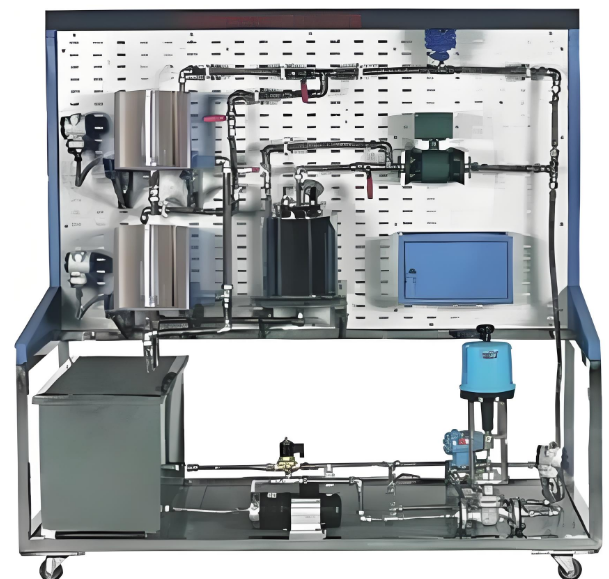

过程装备安装调试技能实训装置

过程装备安装调试技能实训装置

一、过程装备安装调试技能实训装置概述

过程装备安装调试技能实训装置是针对化工、石油、冶金、电力等行业自动化仪表控制技术开发的教学设备。该装置聚焦液位、压力、流量、温度等核心参数的仪表安装与调试训练，通过模拟真实工业场景，帮助学生掌握传感器、变送器、管道阀门及动力系统的全流程操作技能。其设计严格遵循《自动化装置安装与调试》《过程仪表安装与维护》等课程要求，旨在为自动化、建筑、化工等领域输送具备实战能力的专业人才。

二、过程装备安装调试技能实训装置的三大核心功能

1. 检测仪表安装训练

学员需掌握仪表工作原理、校准方法及安装规范，同时具备识图能力与多工种基础技能（钳工、管工、电工等）。通过标准化施工流程训练，强化安全施工意识，确保工程安全性与测量精准度。

2. 检测仪表调试实践

要求学员熟悉仪表工作环境与设备特性，结合调试经验积累，提升对压力变送器、流量计等仪器的参数优化能力，保障生产系统高效稳定运行。

3. 管道阀门与动力系统集成

通过管路连接、阀门装配及动力设备调试，强化学员动手能力，为后续仪表系统集成奠定基础。

三、过程装备安装调试技能实训装置的核心优势

1. 开放式结构设计
   设备采用透明化布局，直观展示仪表与管路连接关系，便于理解工业现场架构。

2. 工业级器件选型
   配置压力变送器、电磁流量计等真实工业仪表，参数特性与生产场景高度匹配。

3. 模块化拆装设计
   支持传感器与执行器拆解重组，帮助学员深入掌握仪表内部构造与运行原理。

4. 柔性连接系统
   配备快接式软管与可调管路，通过自由组合锻炼系统搭建与故障排查能力。

四、过程装备安装调试技能实训装置的技术参数

• 输入电源：单相三线220V±10%，50Hz

• 整机功率：≤3kVA

• 环境适应性：

• 温度范围：-5℃～+40℃

• 湿度限制：＜85%（25℃）

• 海拔高度：＜4000m

• 设备尺寸：179cm×75cm×178cm

五、过程装备安装调试技能实训装置的硬件组成

1. 不锈钢框架被控对象

• 动力单元：1套

• 容器系统：2套水箱+1套锅炉+1套储水箱

• 检测仪表：

• 液位检测：2路压力变送器

• 流量检测：涡轮流量计+电磁流量计双配置

• 压力检测：电容式差压变送器

• 温度检测：PT100热电阻

• 执行机构：电动调节阀（可与变频器协同控制流量）

• 管路系统：软管+硬管组合，配置多种阀门

六、过程装备安装调试技能实训装置的实训项目

1. 系统认知实训

熟悉装置结构组成及工业仪表系统架构

2. 传感器原理解析

• 压力变送器信号转换机制

• 涡轮/电磁流量计测量原理对比

• 差压变送器压力检测技术

• PT100热电阻温度特性分析

3. 仪表安装调试实战

• 压力变送器零点校准与量程设定

• 涡轮流量计管道安装与参数优化

• 电磁流量计接地抗干扰调试

• 差压变送器导压管连接实训

• PT100热电阻三线制接线实践

七、过程装备安装调试技能实训装置的应用价值

该装置将理论教学与工程实践深度融合，适用于职业院校、企业培训中心的技能人才培养。通过系统性训练，学员可快速掌握工业仪表安装规范、调试技巧及系统集成能力，无缝对接石化、电力等行业的自动化岗位需求。
