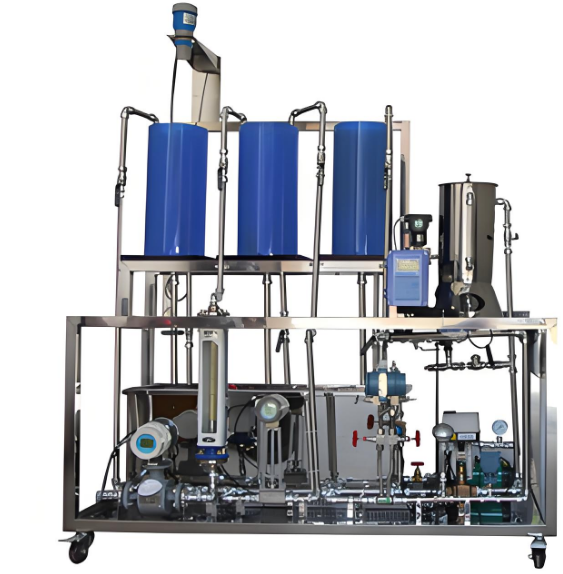

三容水箱对象系统实验装置深度剖析

在过程控制教学与研究领域，三容水箱对象系统实验装置占据着重要地位。作为一种专门的教学实验设备，其全称为过程控制综合实验装置（Process Control System，简称 PCS），主要用于模拟现代工业生产过程中常见的温度、压力、流量、液位等物理量参数，实现这些参数的精准测量与有效控制。同时，该装置深入分析过程参数的变化特性，研究过程控制规律，如经典的 PID 控制。选用智能化的工业用仪器仪表，高度接近工业实际应用场景，具备使用安全、运行稳定、维护简便以及性价比高等显著优势。融合了多种控制方式，真实再现了实际工业现场所采用的控制手段，并配备声光报警系统，为用户提供极为友好的二次开发接口。

三容水箱对象系统实验装置功能

• 满足教学实验需求：能够充分满足“自动调节原理”、“过程控制”、“控制仪表”、“自动检测技术与传感器”、“计算机”及相关课程的教学实验要求，为学生提供丰富的实践操作机会，助力理论知识与实际应用的结合。

• 实习培训设备：可作为有关企业技术人员、仪表操作人员、系统运行监控人员的实习、培训实验设备，提升实际操作技能和应对复杂工业场景的能力。

三容水箱对象系统实验装置产品结构与特点（以实际生产为准）

设备特点

• 灵活的设计与组装结构：采用分体式设计和模块化组装式结构，用户可根据实验需求和教学目的，灵活选择 PLC 控制、仪表控制、DDC 控制等，组成不同的控制系统。支持多台电脑控制系统，实现远程网络控制，拓展实验多样性和便捷性。

• 实用的硬件配置：配备三水箱和双路供水系统，提供稳定水源保障。

• 便于教学与维护的设计：实验柜采用完全敞开式设计，内部器件全部可视，便于直观教学和设备维护检修。

• 人性化设计：配有储水箱和进排水自控装置，减轻实验人员劳动强度，创造良好实验条件。

• 高品质的器件选用：选用现代化技术工业级仪表、部件，智能化程度高、精度良好且规格多样，拓宽学生工业现场知识。

• 高度的安全性：配备漏电保护、专用实验电源连线保护套、温控箱无水加温自动控制等多重安全防护措施。

• 良好的开放性：在教师指导下，学生可观察、动手操作、自行编程验证，进行理论分析，培养实践能力和创新思维。

完善的锅炉加热程控保护系统

• 过载保护：加热电路加保险管，防止过载损坏设备。

• 水位液位保护：锅炉加热内胆设水位液位保护装置，避免干烧危险。

可靠的电源保护措施

• 漏电保护：加电流型漏电保护器，防止漏电短路造成损害。

• 器件保护：控制电路加保险管，保护器件免受过载损坏。

• 便捷的电源启停控制方式：采用启停按钮控制接触器，操作简单便捷。

全面的漏电保护装置及安全性承诺

• 可靠的保护功能：确保设备稳定运行。

• 安全的控制方式：采用开关控制强电，避免强弱电混插，保障操作安全。

• 安全的插头设计：实验强电接线插头采用封闭式结构，防止触电事故。

三容水箱对象系统实验装置技术参数与要求

• 供电电源：单相交流电源，电压 220VAC±10%、频率 50Hz±5%、电流 16A，系统需接地良好。

• 水源及进排水要求：实验室具备水源和进排水口，距离设备小于 10 米。

• 系统仪表信号标准：符合 IEC 标准，变送器电流源信号 4 - 20mADC，仪表采样 1 - 5V（250Ω）/0.2 - 1V（50Ω）。

• 直流稳压电源：24VDC/1A，为实验设备提供稳定直流供电。

• 上位计算机组态软件：应用 MCGS 全中文工控组态软件，可组成网络，实现数据共享，方便教学管理和实验数据统一分析。

• 外形尺寸（组合后）：2200mmX1900mmX700mm，便于设备安置和实验操作。

• 重量：实验柜约 200Kg，实验台+实验架约 250Kg。
