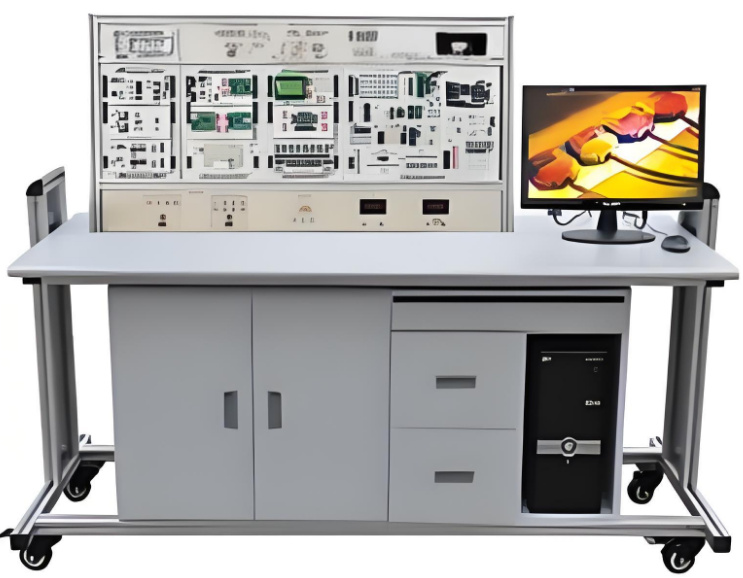

单片机 CPLD/FPGA 开发综合实验装置全面解析

在当今电子技术教育与科研领域，单片机 CPLD/FPGA 开发综合实验装置扮演着至关重要的角色。这款实验装置巧妙融合了 MCS-51 单片机、CPLD/FPGA 以及综合技术，精心整合了优质的软件和硬件资源，完美契合“单片机原理及接口技术”与“CPLD/FPGA 原理及其应用技术”的教学大纲要求。

作为一款功能强大的教学实验系统，单片机 CPLD/FPGA 开发综合实验装置具备以下特点：

• 丰富的硬件接口电路和功能模块：该装置不仅配备了多样的硬件接口电路，还提供了各类接口电路的实用应用范例、详细测试程序以及全面的应用说明，助力用户迅速掌握接口应用技巧。

• 理想的教学设备：适用于各高等院校开展单片机、CPLD/FPGA 教学、课程设计、电子设计竞赛以及科研开发，是提升教学质量的得力助手。

单片机 CPLD/FPGA 开发综合实验装置系统特点

• MCS-51 单片机系统

• 拥有丰富的接口电路，覆盖 MCU 的各个应用领域。

• CPU 芯片引脚全部引出，支持用户自由连接搭建专属应用系统。

• 配备专业级的 SY-3000 型高性能 MCS-51 硬件仿真器，具备 64K 数据空间与 64K 程序空间，完全开放且不占用 CPU 资源。

• 采用双 CPU 模式，支持多种功能，如编辑、编译、下载、单步、跟踪、断点、运行等。

• 上位仿真软件兼容汇编和 C 语言，可在多种操作系统平台上稳定运行。

• CPLD/FPGA 系统（含数字和模拟 EDA 系统）

• 数字 EDA 系统配备 Altera 公司的 EP1K30 器件（30000 门 FPGA 芯片），兼容多种电压内核芯片；也可配置 Lattice 公司的 ISPLSI1032E 器件（6000 门 CPLD 芯片）。

• 模拟 EDA 系统配备 Lattice 公司的 ispPAC 系列器件，并配套专用编程下载线和下载软件。

• 可选配模块

• C8051F020 单片机模块：配备 EC5 仿真器，提供更多选择和应用拓展。

• DAQ 数控式创新实验平台：可完成多达 15 个创新实验，如四层电梯控制、交通灯控制、水塔水位自动控制等，丰富实验内容和应用场景。

单片机 CPLD/FPGA 开发综合实验装置技术性能

• 输入电源：单相三线 220V±10%，50HZ，确保设备正常运行。

• 工作环境：温度范围为 -10℃~+50℃，相对湿度 < 85%（25℃），海拔 < 4000m，适应多种工作环境条件。

• 绝缘电阻：大于 3MΩ，保障设备使用的安全性。

• 装机容量：小于 0.5Kva，节能高效。

• 外形尺寸：135cm×60cm×140cm（以产品实物为准），方便设备的安置与使用。
