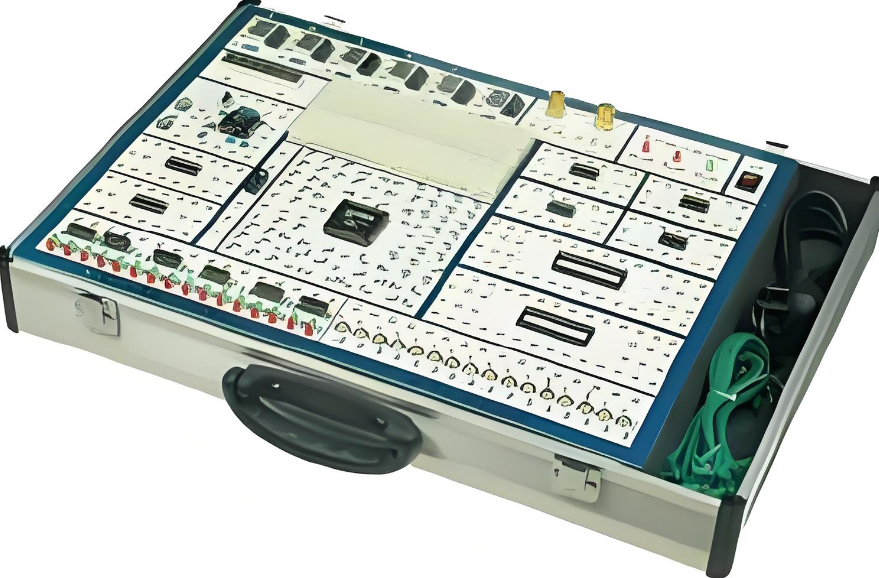

数字电路实验平台：系统构成与丰富实验项目

在现代电子技术教育领域，数字电路实验箱与实验仪是极为关键的教学工具。它们为学生提供了一个将理论知识转化为实际操作的重要平台，助力学生深入理解数字电路的原理与应用。下面详细介绍其系统组成及实验项目。

一、数字电路实验平台系统构成

1. 电源供应

• 交流输入：220V±10%，频率50Hz。

• 固定直流输出：5V/2A、 -5V/0.5A、±12V/0.5A。

• 可调直流输出：+1.2V～+12V（最大电流0.5A），-1.2V～-12V（最大电流0.5A）。

2. 手动单脉冲电路

• 两组电路，每组能同时输出正、负两个TTL电平标准的脉冲信号。

3. 连续脉冲源

• 能产生0～1MHz的连续脉冲。

4. 固定频率脉冲源

• 16路TTL电平输出，频率分别为1Hz至1MHz（含多种频率）。

5. 时序脉冲发生及启停控制电路

• 四路脉冲信号，脉冲周期与输入时钟信号一致，四个脉冲依次相差一个时钟周期。

• 配备启停控制电路。

6. 高精度数字频率计

• 六位显示，测量范围0 - 9.9999MHz，测量误差小于1Hz。

7. 逻辑电平输入开关

• 十六位，可输入正逻辑低电平‘0’与高电平‘1’。

8. 逻辑电平指示灯

• 十六位，红色指示高电平‘1’，绿色指示低电平‘0’。

9. 数码管显示

• 四位七段LED数码管组成的BCD码译码显示电路，外加2位七段LED数码管，用于数字钟、日历等实验。

10. 扬声器及驱动电路

• 用于时钟报时、报警及音乐演奏。

11. BCD码开关

• 两组，提供BCD编码输入。

12. 逻辑笔

• 红色指示高电平，绿色指示低电平，橙色指示高阻状态。

13. 可变电位器

• 4只，阻值分别为1K、50K、100K、680K。

14. 开放实验区

• 锁紧插座：40芯2只、20芯3只、16芯4只、14芯4只，适配8芯～40芯IC。

• 分立元件接插区：方便接插电阻、电容、稳压管、二极管、三极管等。

二、数字电路实验平台实验项目

基础实验

1. 门电路的逻辑功能及测试

• 深入了解各种门电路的逻辑功能，掌握测试方法。

2. 组合逻辑电路

• 半加器、全加器设计与搭建，逻辑运算实验。

3. 触发器实验（一）

• R-S、D、JK触发器实验，探究工作特性与应用。

4. 触发器实验（二）

• 三态输出触发器、锁存器功能与应用场景研究。

5. 时序电路测试与研究

• 测试与深入研究时序电路特性。

6. 集成计数器及寄存器实验

• 操作集成计数器和寄存器，了解功能与使用方法。

7. 译码器和数据选择器实验

• 熟悉译码器和数据选择器在数字电路中的应用。

8. 波形产生器及单稳态触发器实验

• 制作波形产生器，进行单稳态触发器实验。

9. 555时基电路实验

• 利用555时基电路实现定时、振荡等功能。

可选实验

1. 晶体管开关特性、限幅器与钳位器实验

• 探究晶体管开关特性，限幅器与钳位器工作原理与应用。

2. TTL门电路参数测试实验

• 测试TTL门电路各项参数，深入了解性能指标。

3. CMOS门电路测试实验

• 掌握CMOS门电路特性与参数。

4. A/D、D/A转换电路实验

• 理解数字信号与模拟信号之间的转换原理。

5. 时序电路应用实验

• 将时序电路应用到实际场景中，设计与验证实验。

6. 四路优先判决电路实验

• 设计并实现四路优先判决电路。

7. 智力竞赛抢答器实验

• 制作智力竞赛抢答器，锻炼综合电路设计能力。

8. 电子秒表实验

• 设计并制作电子秒表，掌握计时电路设计与实现。

9. 3位半直流数字电压表实验

• 搭建3位半直流数字电压表，学习电压测量与数字显示知识。

10. 数字频率计实验

• 设计与制作数字频率计，精确测量信号频率。

11. 拔河游戏机实验

• 设计并制作拔河游戏机电路，增加实验趣味性与挑战性。

12. 随机存储器及其应用实验

• 了解随机存储器工作原理，进行相关应用实验。

13. 8路抢答器电路设计实验

• 进行8路抢答器电路的设计，提高电路设计与实践能力。

14. 数字钟电路的设计实验

• 设计完整的数字钟电路，实现计时、显示等功能。

15. 交通灯控制逻辑电路设计实验

• 设计交通灯控制逻辑电路，模拟实际交通信号灯控制。

16. 汽车尾灯控制电路

• 完成汽车尾灯控制电路的设计，实现不同行驶状态下尾灯的控制。

17. 篮球竞赛30S计时器

• 设计篮球竞赛30S计时器，满足体育赛事计时需求。
