数字电路实验箱，数字电路实验系统

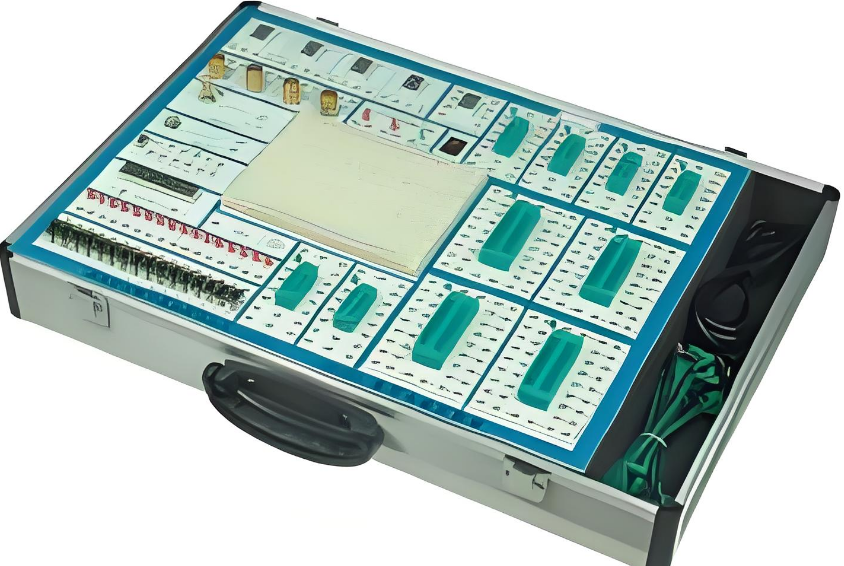

数字电路实验箱与数字电路实验系统，专为满足高等院校“数字电路课程”的全面实验需求而设计，广泛适用于高等院校以及各类职业技术学校的电子技术相关教学。
一、数字电路实验箱及实验系统的构成
电源模块
交流输入规格：220V ± 10%、50Hz
直流输出：±12V/0.3A，5V/2A，为实验提供稳定电力支持。
手动单脉冲电路
配备2组手动单脉冲电路，每组都能同时输出正负两个脉冲，脉冲幅值为TTL电平，满足特定脉冲实验需求。
连续脉冲源
具备0 - 1MHz的连续脉冲源，提供不同频率的连续脉冲信号，为各类实验提供灵活的脉冲输入。
固定频率脉冲源
设有6路固定频率脉冲源，输出为TTL电平，频率分别为1KHz、10KHz、100KHz、250KHz、500KHz、1MHz，满足多种频率相关实验的需求。
时序脉冲发生及控制电路
能够产生四路脉冲信号，脉冲周期与输入的时钟信号保持一致，四个脉冲之间依次相差1个输入时钟周期，为时序相关实验提供精准的脉冲信号。
高精度数字频率计
六位高精度数字频率计，测量范围0 - 9.9999MHz，测量误差小于1Hz，精确测量实验中的频率数据。
逻辑电平输入开关
拥有十六位逻辑电平输入开关，可轻松输入低电平‘0’和高电平‘1’，遵循正逻辑原则，方便用户对逻辑电平进行设置。
逻辑电平指示灯
十六位逻辑电平指示灯，通过指示灯的亮灭直观表示电平状态，指示灯亮代表高电平‘1’，熄灭表示低电平‘0’。
数码管显示模块
由四位七段LED数码管组成的BCD码译码显示电路，以及1位七段LED数码管构成，主要用于数字钟、日历等实验的显示环节。
逻辑笔
逻辑笔通过不同颜色指示不同逻辑状态，红色指示高电平，绿色指示低电平，橙色指示高阻状态，为逻辑电平检测提供便捷工具。
可变电位器
配备4只可变电位器，阻值分别为1K、50K、100K、680K，满足不同实验对电阻值变化的需求。
开放实验区
专为扩展实验与课程设计而设，提供4只40芯锁紧插座和6只20芯锁紧插座，可适配8芯至40芯的各种IC，方便实验者接入不同类型的集成电路。
配置三块台湾产面包板，便于插装电阻、电容、稳压管、二极管、三极管等各类元器件，为实验电路搭建提供充足空间。
二、数字电路实验箱及实验系统的实验项目
基础实验
门电路的逻辑功能及测试实验
深入了解门电路的基本逻辑特性与功能。
组合逻辑电路（半加器、全加器及逻辑运算）实验
掌握组合逻辑电路的设计与应用。
触发器实验（一）R-S、D、JK
探究不同类型触发器的工作原理与特性。
触发器实验（二）三态输出触发器、锁存器
研究特殊触发器的功能与应用。
时序电路测试与研究
深入分析时序电路的运行规律与特性。
集成计数器及寄存器实验
熟悉集成计数器和寄存器的使用方法与功能。
译码器和数据选择器实验
掌握译码器和数据选择器的原理及应用。
波形产生器及单稳态触发器实验
了解波形产生与单稳态触发器的工作机制。
555时基电路实验
研究555时基电路在不同应用场景下的特性。
选做实验
晶体管开关特性、限幅器与钳位器实验
探索晶体管在开关状态下的特性以及限幅器和钳位器的工作原理。
TTL门电路参数测试实验
精确测量TTL门电路的各项参数。
CMOS门电路测试实验
全面了解CMOS门电路的性能与特点。
A/D、D/A转换电路实验
掌握模拟数字与数字模拟转换电路的原理与实现。
时序电路应用实验
将时序电路知识应用于实际场景，加深理解。
四路优先判决电路实验
研究四路优先判决电路的工作逻辑与应用。
智力竞赛抢答器实验
设计并实现智力竞赛抢答器电路，锻炼综合设计能力。
电子秒表实验
制作电子秒表，掌握时间计时相关电路设计。
3位半直流数字电压表实验
完成3位半直流数字电压表的设计与调试。
数字频率计实验
设计并实现数字频率计，熟悉频率测量电路设计。
拔河游戏机实验
设计具有趣味性的拔河游戏机电路，提升实践能力。
随机存储器及其应用实验
了解随机存储器的工作原理与实际应用。
8路抢答器电路设计实验
进一步优化抢答器电路设计，提高设计水平。
数字钟电路的设计实验
设计并实现数字钟电路，掌握时钟电路设计方法。
交通灯控制逻辑电路设计实验
完成交通灯控制逻辑电路设计，理解逻辑控制在实际中的应用。
汽车尾灯控制电路实验
设计汽车尾灯控制电路，锻炼对实际电路的设计能力。
篮球竞赛30S计时器实验
设计篮球竞赛专用的30S计时器电路，满足特定场景需求。
