电工电子实验装置功能详述

电工电子实验装置是在 “电工技术实验装置” 的基础上，进行了功能拓展与深化，新增了 “数字电路” 和 “模拟电路” 相关实验内容，并配备了对应的实验箱，旨在为学习者提供更全面、丰富的电工电子实验体验，有效提升其实践操作能力与理论应用水平。

一、数字电路、模拟电路实验箱功能剖析

该实验箱功能丰富多样，为数字电路和模拟电路实验提供了坚实的硬件基础。

电源供应：提供四路稳压电源，分别为 ±5V/0.5A 以及 ±15V/0.5A，均具备短路保护以及自动恢复功能，确保实验过程中电源的稳定与安全。同时，还设有低压交流电源，包含 0V、6V、10V、14V 抽头各一路，以及中心抽头 17V 的两路，满足不同实验对电源的多样化需求。

基础器件配备：配备了四位十进制译码显示器，便于实验结果的直观展示；两组拨码盘，可灵活设置实验参数；8 位逻辑开关，用于控制电路逻辑状态；8 位电平指示器，实时显示电路电平状态；三态逻辑笔，方便检测电路的逻辑状态；单次脉冲源，提供特定的脉冲信号；扬声器，可用于声音输出相关实验；振荡线圈，在一些振荡电路实验中发挥关键作用；按键，方便操作控制；桥堆，常用于整流电路；电位器，可调节电路中的电阻值。

集成电路插座与元件插孔：设有一系列高可靠圆脚集成电路插座，包括 8P 规格的 2 只、14P 规格的 3 只、16P 规格的 4 只、28P 规格的 1 只以及 40P 规格的 1 只 ，方便各类集成电路的安装与使用。此外，还配备了可靠的镀银长紫铜管，用于插装电阻、电容、电位器、晶体管等元件，为实验电路的搭建提供了便利。

模拟电路实验板：实验挂箱配备了共射极单管放大器负反馈放大器实验板、射极跟随器实验板、RC 正弦振荡器实验板、差动放大器实验板、OTL 功率放大器实验板，共五块实验板。同时，还提供了若干分立元件，学生既可以采用固定线路进行实验，也可以利用分立元件灵活组合搭建电路，这对于培养学生的动手能力和创新思维具有重要意义。

二、电工电子实验装置配置详情

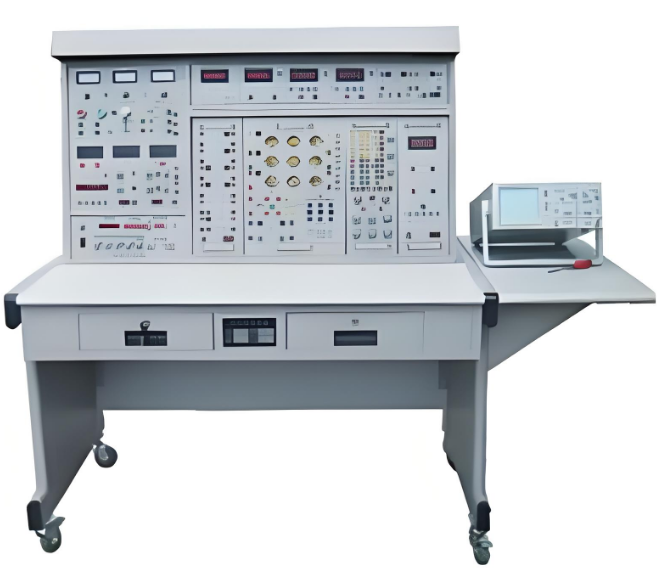

电源仪器控制屏：1 套，为整个实验装置提供稳定的电源以及各种控制功能，确保实验的顺利进行。

实验桌：1 张，采用铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨的高密度板，坚固耐用。左右两侧设有带锁的大抽屉，方便存放工具及资料，右侧还设有可拆卸的示波器搁板。

电路基础实验挂件：1 套，涵盖了基尔霍夫定律、叠加原理、戴维南定理等一系列电路基础实验所需的挂件，实验器件齐全，实验单元清晰隔离。

交流电路实验挂件：1 件，可用于进行单相、三相负载电路、日光灯、变压器、互感器及电度表等交流电路相关实验。

元件箱：1 套，设有三组高压电容，用于功率因数改变实验，同时提供实验所需的各类电阻、二极管、发光管、稳压管、电位器及 12V 灯泡等元件，还配备了十进制可调电阻箱，阻值范围为 0～99999.9Ω/2W。

单相智能功率、功率因数表：1 只，由 24 位专用 DSP、16 位高精度 AD 转换器和高速 MPU 单元设计而成，能精确测量电路的功率和功率因数，可自动判别负载性质，并具备数据存储与查询功能。

真有效值交流数字毫伏表：1 只，能够精确测量各种复杂波形的有效值，电压测试范围为 0.2mV～600V（有效值），量程分为五档，通过直键开关切换，具备超量程告警等功能。

受控源（四路）、回转器、负阻抗变换器：1 套，提供流控电压源 CCVS、压控电流源 VCCS、压控电压源 VCVS、流控电流源 CCCS、回转器及负阻抗变换器等实验模块，均采用标准网络符号。

数字电路、模拟电路实验挂件：1 套，包含了数字电路和模拟电路实验所需的各类挂件，如前文所述的数字电路实验所需的各类逻辑门电路、触发器等实验器件，以及模拟电路的五块实验板和相关分立元件。

高可靠护套结构手枪插式实验连接线及配件：1 套，根据不同实验项目的特点，配备强电和弱电两种不同类型的实验联接线，强电部分采用高可靠护套结构手枪插连接线，安全可靠，弱电部分采用弹性铍轻铜裸露结构联接线，两种导线不能混插，提高了实验的安全性和合理性。

三、电工电子实验装置实验项目介绍

电工实验项目：与 “电工技术实验装置” 中的电工实验项目一致，包括基本电工仪表的使用、基尔霍夫定律验证、戴维南定理验证等一系列经典电工实验，旨在帮助学生掌握电工技术的基本原理和操作技能。

数字电路实验项目

逻辑门电路功能测试：对与门电路、或门电路、与非门电路、非门电路以及 CMOS 门电路的逻辑功能进行测试，深入了解不同逻辑门的工作特性。

触发器实验：开展基本 RS 触发器、JK 触发器、D 触发器、T 触发器等实验，探究触发器在数字电路中的记忆和状态控制功能。

计数器与译码器实验：进行二 - 十进制计数器、二 - 十进制 8421 译码器实验，了解数字电路中计数和译码的原理与实现方式。

组合电路设计：进行编码转换、显示电路等组合电路的设计实验，培养学生的电路设计能力和逻辑思维能力。

时序电路设计：开展同步时序电路的设计以及计算机时序电路的设计实验，让学生掌握时序电路的设计方法和应用。

其他实验：如 555 时基电路的应用、CMOS 集成 A/D、D/A 转换电路实验等，拓展学生对数字电路中特殊电路的认识和应用能力。此外，还鼓励学生自行设计、开发实验电路，激发学生的创新思维和实践能力。

模拟电路实验

固定线路板实验：包括共射极单管放大器负反馈放大器实验、射极跟随器实验、RC 正弦振荡器实验、差动放大器实验、OTL 功率放大器实验，通过这些实验，学生可以深入了解模拟电路中各类放大器和振荡器的工作原理和性能特点。

分立元件组合实验：学生可利用实验箱提供的分立元件，灵活组合搭建模拟电路，进一步加深对模拟电路原理的理解，提高实际动手操作能力和解决问题的能力。
