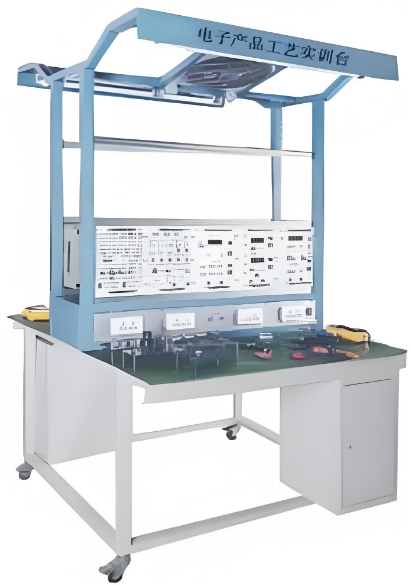

双面四组型电子产品焊接与工艺实训台
双面四组型电子产品焊接与工艺实训台详解
一、核心功能阐释
双面四组型电子产品焊接与工艺实训台，旨在通过一系列实操训练，助力学生全面掌握电子产品工艺设计的专业知识。在学生亲手制作电子产品的过程中，能够有效提升安全操作意识、准确识别元器件及其封装形式、熟练掌握元器件的安装技巧、精通手工焊接工艺、精准调试产品、快速排查故障以及保障产品质量等一系列关键实践技能。
借助波峰焊（接插件焊接技术）的实操体验，学生可深入了解传统电子产品的组装工艺，透彻掌握波峰焊的基础操作流程。同时，通过对 SMT（表面贴装技术）的学习与实践，学生得以领略先进电子组装技术的前沿魅力，熟练掌握 SMT 的基本工艺流程，亲身感受现代先进制造工艺的卓越之处。
此实训台构建了高度逼真的电子工艺生产线，其核心目标在于全方位满足学生在电子制作、电子设计竞赛、课程设计、毕业设计以及各类创新实践活动中对综合性、设计性和创新性实验的多元需求。为学生开展自主学习、合作学习以及研究性学习提供了至关重要的设备支持，从而有效培养学生的实践动手能力与创新创造思维。该实训台尤其适用于技工学校、职业培训学校、职教中心、鉴定站 / 所等机构的电子类专业《电子工艺》课程的教学与鉴定考核场景。
二、突出特性剖析
灵活性显著：用户能够依据自身可调配的资源状况，并结合本校教材的实际难易程度，自主且灵活地确定实训内容。该实训台可广泛应用于手工焊实训、SMT 焊接实训、电子装配实训以及整机装配维修实训等多个不同领域。
综合性强：可作为电工、模拟电子、数字电子、机电等多个专业课程的优质实训平台。实训台贴心配备了实训过程中所需的各类工具、专业实训线路板以及丰富的元器件，为教学活动的顺利开展提供了有力支撑。
经济性佳：实训台采用双人座设计，每个工位均配备了电风扇、照明日光灯、用于放置资料的看板、实用的仪表台、便捷的插座、收纳工具的工具柜以及电烙铁。学生在此能够模拟真实的生产过程，涵盖工艺流程的精心编制、线路板的细致焊接、精准调试以及整体产品的完美组装等环节。组装后的装配线安全可靠，具备卓越的防静电性能。
创新性突出：该产品提供了丰富多样的电子元器件以及实用的电子产品装配工具，不仅有助于学生锤炼自身的装配调试技能，还能激发学生在现有产品基础上进行二次开发的创新热情，有效培养学生的创新能力。
配套资料完善：每块所提供的实训板均附带详细的元器件清单、清晰的焊接元器件装配图以及专业的调试指导书，全方位满足学生在认识、设计、焊接、调试、检修等多个技能维度的实训需求。
三、技术性能一览
输入电源：三相四线 220V±10% 50Hz
工作环境：温度范围为 -10℃~ +40℃，相对湿度＜85%（25℃），海拔＜4000m
装置容量：＜200VA
外形尺寸：1100mm * 1300mm * 2000mm（四人座）
四、基础配置及功能详述
实训装置主要由实训台、电源柜、实训线路板、元件包、工具套件等部分构成。
实训台：实训台上方装配有电风扇与照明日光灯，中间区域设有看板、仪表台、插座、工具柜、电烙铁以及元件盒。
电源柜：具备同时为 10 个实训台稳定供电的强大能力。
实训线路板（4 套 / 台）：每套线路板配备 16 项电子专业技能训练散件（专用线路板），具体包括简易催眠器元件包、简易正弦波信号发生器、360tres 型万用表元件包、六位数显电子钟元件包、无线对讲电路板元件包、多路稳压输出电源套件、声光控开关套件、1.5V 点亮 LED 闪灯套件 (带壳)、触摸开关套件、MP3MP4 通用充电器套件、220V 1W 长寿命卡口 LED 节能灯套件、简易门铃套件、新板简易金属探测、小兔子眨眼睛套件、1.5V 升压 9V 套件、声控小夜灯套件。
工具套件（4 套 / 台）：配备常用的万用表、元件盒、剥线钳、尖嘴钳、斜口钳、小十字螺丝刀、大十字螺丝刀、小一字螺丝刀、大一字螺丝刀、小镊子、剪刀、电烙铁、恒温烙铁、热风台、焊锡丝、吸锡器。同时，可根据用户的特殊需求代办其他实训器材。
五、实训项目展示
简易催眠器的焊接与调试
简易正弦波信号发生器的焊接与调试
360tres 型万用表的焊接与调试
六位数显电子钟的焊接与调试
无线对讲电路板的焊接与调试
多路稳压输出电源的焊接与调试
声光控开关的焊接与调试
1.5V 点亮 LED 闪灯的焊接与调试
触摸开关的焊接与调试
MP3MP4 通用充电器的焊接与调试
220V 1W 长寿命卡口 LED 节能灯的焊接与调试
简易门铃的焊接与调试
新板简易金属探测器的焊接与调试
小兔子眨眼睛的焊接与调试
1.5V 升压 9V 的焊接与调试
声控小夜灯的焊接与调试
