自动恒压供水系统实训装置

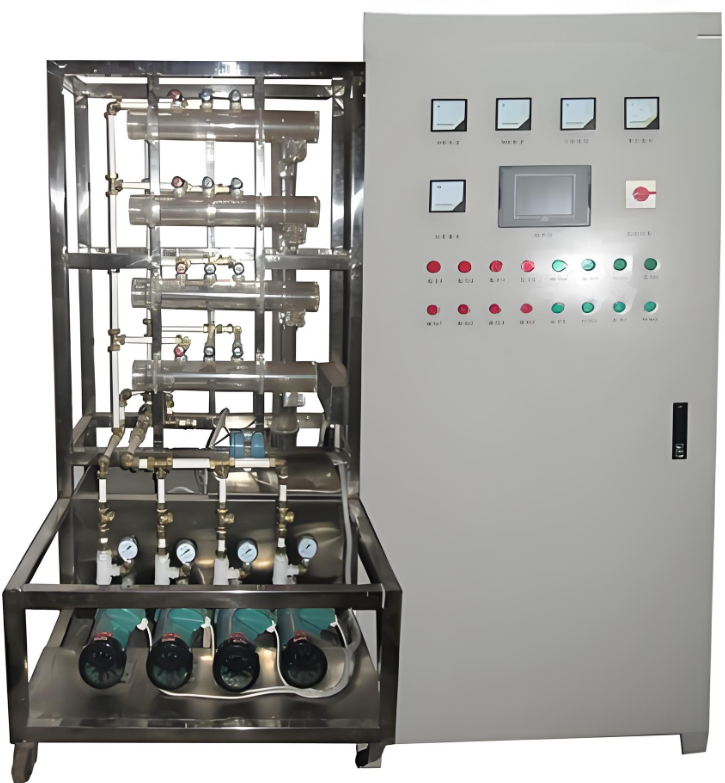

自动恒压供水系统实训装置（参考图）

一、系统概要介绍

自动恒压供水实训系统专为各大普通高等院校、高等职业学校及中等职业学校的机电相关专业设计，适用于《自动控制技术》必修课程以及《工业自动化》选修课程的教学实践与技能培训。该系统同样满足职业培训学校在电工安装、维修领域的各级别班级（中级、高级、技师、高级技师）的实操训练需求。

二、系统组件配置明细

1. 电气控制柜：采用贴塑钢板，尺寸为1800×800×600mm，灰白色外观，装备万向滚轮及制动装置，双层结构设计，共配置1台。

2. 可编程逻辑控制器（PLC）：核心为FX2N-48MR型号，具备48点输入/输出，继电器输出类型，内置8K步RAM及298条功能指令，集成模拟量输入输出模块（双输入单输出）与PID调节模块，另含晶体管输出的16点扩展模块，均各配置1台。

3. 变频器：采用FR-E540系列，功率2.2KW，支持三相400V电源，提供多种控制模式如柔性PWM、高载波频率PWM、V/F控制及自动转矩提升控制，共配置1台。

4. 触摸屏：MT506型号，5.7英寸彩色显示屏，支持与PLC及计算机通讯，配置1台。

5. 低压电器元件：包括D20单、三相空开各1个，DZ47LE漏电保护器C16一个，RLI-15A熔断器与RT16-32熔断器各3个，CJ20-20交流接触器6个，JQX中间继电器3个，JS7-2A时间继电器2个，JR36-20热继电器4个。

6. 其他电气组件：含200W可调电阻器2个，BK-100控制变压器1个，220VLED指示灯（红绿各4个），1平方与0.5平方BVR导线各200米，红绿按钮各4个，接线端排10块，导线标号套管（适配0.5、1平方导线）各一卷（200米），中、小号走线槽40米，0.5～1mmBVR导线2卷。

7. 安装板与控制柜门：器件安装网孔板尺寸为1400×700mm，配置1块；控制柜门上装有电压表（含三相电压转换开关）、电流表三块（量程0～20A）、功率表一块（量程0～5KW），指示灯与按钮各八个（红绿各半）。

8. 工程实训软件：提供专用实训配套软件。

三、实训操作项目概览

1. 控制屏结构与调试实训：了解并调试控制屏的基本结构。

2. 单泵变频恒压供水实训：实践单泵控制下的变频恒压供水操作。

3. 双泵切换变频恒压供水实训：掌握双泵间的切换控制技术。

4. 生活水系统静态压力控制实训：模拟生活水系统的静态压力调控。

5. 生活水系统动态压力控制实训：实施动态压力条件下的供水控制。

6. 生活水系统分时控制实训：学习分时段的供水控制系统。

7. 夜间休眠模式供水实训：探索夜间低需求时的供水管理策略。

8. 消防状态控制实训：模拟消防紧急状态下的供水控制系统。

9. 综合控制系统实训：整合上述各项技能进行综合控制实践。

四、受控对象技术参数说明

系统包含四个0.5KW功率的驱动循环泵，采用上下双层不锈钢水箱设计，水管材质为透明有机玻璃，配备流量传感器、压力表等恒压供水必需装置。采用MCGS监控系统，实现恒压供水系统的可视化监控，确保画面生动直观，数据展示详尽。
