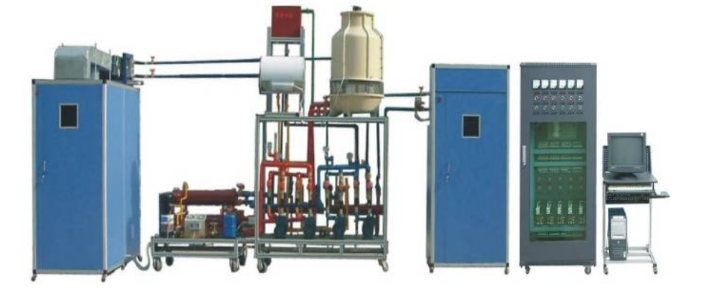

暖通空调系统实训考核装置

暖通空调系统实训考核装置

一、暖通空调实训考核系统—功能综述

本实训考核装置基于一次回风设计理念，信号连接则采用先进的集中端子排方式，确保连接的稳定性和可靠性。系统整体由制冷（热）机组与空调机组两大核心部分组成，两者均受到两块LON总线DDC模块的精准控制。实验调节系统采用闭环控制策略，同时配备有上位机监控系统，实现远程监视与控制功能，操作者无需接近控制对象即可对系统进行全面操控。系统还具备数据采集与管理、动态数据交换、实时与历史趋势图展示、以及事件自动记录等强大功能。

此外，系统还配套有智能化的实训考核模块，能够模拟仿真暖通及冷热源系统的实际流程以及常见故障，为学员提供故障考核、分析与排除等丰富的实训内容，助力其技能提升。

二、技术规格概览

1. 电源配置：采用三相五线制，电压为AC 380V±10%，频率为50Hz，确保设备稳定运行。

2. 供冷能力：最大供冷量达到7.5kW，满足多种实验需求。

3. 功率参数：最大输入总功率为6.5kW，制冷额定功率为3.8kW，制热额定功率为2.0kW，额定输入电流为7A。

4. 安全性能：最大堵转电流不超过50A，漏电动作电流小于等于30mA。同时，系统具备过压、过流、过载、漏电、接地等多重保护措施，确保实验安全。

5. 风量参数：循环风量达到700m³/h，确保空气流通效果。

6. 制冷剂选择：采用环保型制冷剂R22。

7. 设备尺寸：整体尺寸为5000mm×2000mm×1800mm（长×宽×高），便于实验室内安装与布局。

四、实训课程内容

1. 暖通空调结构认知：通过实训，使学员全面了解暖通空调系统的结构与设备组成。

2. 启动与停止操作：掌握暖通空调系统的启动与停止流程，确保操作规范。

3. 运行调节实训：通过实际操作，使学员熟悉暖通空调系统的运行调节方法。

4. 工况与参数检测：对暖通空调系统的运行工况及各运行参数进行检测，提升学员的检测与分析能力。

5. DDC编程与调试：进行DDC的高级编程及安装接线调试实训，提升学员的编程与调试技能。

6. 组态技术应用：采用组态技术实现对暖通空调系统的动画显示、运行数据显示、实时监控等功能，提升学员的组态技术应用能力。

7. 网络远程控制：通过网络远程控制实训，使学员掌握远程控制系统的操作与配置方法。

8. 网络安装与设置：进行网络的安装及设置实训，提升学员的网络技能。

9. 传感器与变送器应用：通过实训，使学员掌握传感器及变送器的安装与使用方法。

10. 新风与空气处理机系统实训：分别进行新风处理机系统与空气处理机系统的制冷、热实训，提升学员对系统运行的理解与掌握。

11. 湿度与压差控制实训：进行湿度控制与供回水压差控制实训，提升学员对系统环境控制的技能。

12. 制冷机组控制：通过制冷机组控制实训，使学员掌握制冷机组的控制方法与技巧。

13. 组态软件编程：进行组态软件的编程实训，提升学员的软件开发能力。

14. 系统网络控制：通过系统网络控制实训，使学员掌握系统网络控制的原理与方法。
