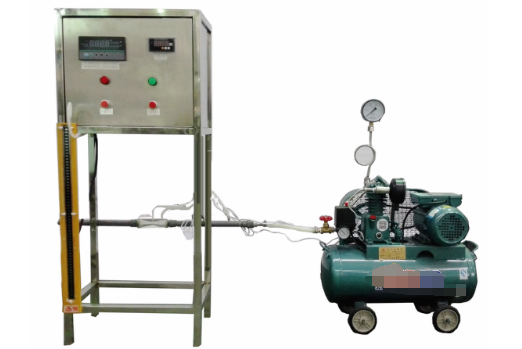

活塞式压气机性能实验系统详解

一、系统概述：

活塞式压气机性能实验装置是专为深入理解活塞式压气机工作原理与结构而设计的实验平台。通过该装置，实验者可以亲自操作并测量相关数据，从而熟练掌握理论轴功率、等温压缩轴功率、压气机效率以及容积效率的计算方法。同时，该系统也为分析影响压气机性能的各种因素提供了有力支持。

二、实验核心目标：

1. 深入探索：全面了解活塞式压气机的工作原理及其内部构造，为后续的深入研究打下基础。

2. 数据掌握：依据实验所得数据，精确计算理论轴功率、等温压缩轴功率等关键指标，并评估压气机的效率和容积效率。

3. 性能分析：深入分析并识别影响压气机性能的各类因素，为优化设计和性能提升提供科学依据。

三、关键组件配置：

1. 核心设备：配备单缸活塞式压缩机，该压缩机设计精良，能够稳定提供实验所需的压缩功能。

2. 动力源：0.75KW电动机，为压缩机提供充足的动力支持，确保实验顺利进行。

3. 支撑结构：专业的电动机支撑装置，确保电动机运行平稳，减少实验误差。

4. 测量工具：采用称重传感器精确测量电动机力矩，同时配备数显电动机转速表，实时记录转速数据。

5. 流量监测：文丘里流量计与差压传感器相结合，精准测量实验过程中的气体流量。

6. 压力监控：缸体压力表与罐体压力表共同监控实验系统的压力状态，确保实验安全。

7. 温度测量：采用PT100铂电阻对各点温度进行高精度测量，确保数据准确。

8. 变频调节：电动机转速可通过变频器灵活调节，满足实验对转速的不同需求。

9. 数据显示：数显8路万能信号输入巡检仪集成显示电动机扭矩、转速、压力、流量及温度等关键参数，便于实验者实时观察与分析。

四、技术参数概览：

1. 电源输入：单相AC220V±10%，50Hz，额定功率750W，满足实验设备的用电需求。

2. 压缩机性能：单缸活塞式压缩机功率750W，排气量达36L/min，工作压力稳定在0.7MPa，确保实验结果的可靠性。

3. 流量测量：文丘里流量计配备高精度差压传感器，测量范围0-1000Pa，精度达0.5级，为实验提供精确的气体流量数据。

4. 温度监控：采用高精度温度传感器与万能信号输入巡检仪相结合，实时显示温度、流速、转速等实验参数，确保数据的实时性与准确性。

5. 外观结构：实验装置整体尺寸为1500×500×1500mm，采用不锈钢支架设计，既美观又耐用，满足实验环境的各项要求。
